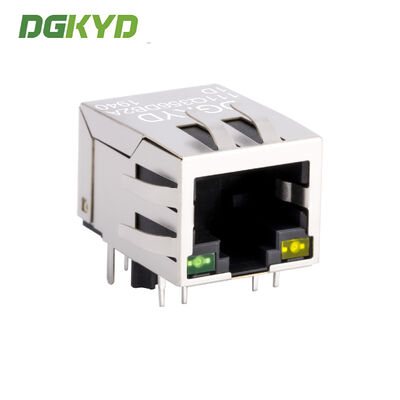

Single Port Gigabit Filter Shielded RJ45 Connector with Integrated Magnetics RJ45 Jack for PCB Mounting

Einzelport Gigabit Filter Geschirmter RJ45-Steckverbinder mit integrierter Magnetik RJ45-Buchse für PCB-Montage

Kontakt

Einzelport Gigabit Filter Geschirmter RJ45-Steckverbinder mit integrierter Magnetik RJ45-Buchse für PCB-Montage

Min Bestellmenge :	Verhandlung	Preis :	Please contact us to get the latest price.
Verpackung Informationen :	Behälter 1080 im Karton	Lieferzeit :	20 Tage
Zahlungsbedingungen :	T/T, D/P, D/A, L/C, Western Union,	Versorgungsmaterial-Fähigkeit :	100.000 Stück/Tag

Herkunftsort:	Dongguan von China	Markenname:	DGKYD
Zertifizierung:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modellnummer:	DGKYD111Q356DB2A1D
Dokumentieren:	DGKYD111Q356DB2A1D.pdf

Detailinformationen
Teilenummer:	Verbindungsstück BAD Ethernet-RJ45	Einkapselungsmethode:	Single Inline-Paket
Anwendung:	Leiterplatte	Material:	PBT
Orientierung:	90°-Winkel (rechts)	Anzahl der Pins:	10
Abmessung (mm):	1621.113.45	Modellnummer:	Jack-Anschlüsse
Lagertemperatur:	- 40 ℃ ~ 85 ℃	Anwendungs-Geschwindigkeit:	10/100 Basis-t, AutoMDIX
Vorsprungsrichtung des Verbindungsstücks Rj45:	Tippen Sie nach unten
Hervorheben:	Einzelnes Port-Verbindungsstück RJ45 , Gigabit-Filter-RJ45-Buchse , Abgeschirmtes Verbindungsstück RJ45

Produkt-Beschreibung

Produktübersicht

Einzelport-RJ45-Steckverbinder mit integriertem Gigabit-Filter und abgeschirmter Netzwerkbuchse. Entwickelt für zuverlässige Hochgeschwindigkeits-Ethernet-Konnektivität mit integrierter Magnetik für Signalintegrität und EMI-Unterdrückung.

Teilenummer: DGKYD111Q356DB2A1D

Technische Parameter

Teilenummer	DGKYD111Q356DB2A1D	Marke	DGKYD / OEM / ODM
Produkttyp	Steckverbinder-Modular	Steckverbinder-Stil	Buchse
Buchsentyp	RJ45	Steckverbinder-Typ	Modulare Buchse
Verriegelungsart	Standard	Verriegelung	TAB-DOWN
Filter	Mit Filter	LED-Option	Mit LED
LED-Farbe	Grün / Gelb	Panel-Stopps	Mit Panel-Stopps
Abgeschirmt	Mit Metallabschirmung	Anwendbar auf	Leiterplatte
Port-Konfiguration	Einzelport	Anzahl der Positionen	10
Buchsen-Konfiguration	1X1	Klemmen pro Port	8
Abschirmmaterial	Kupferlegierung vorplattiert mit Nickel	Leiterplatten-Montageausrichtung	Seiten-Einlass (Rechtwinklig)
Kontakt-Steckbereich-Beschichtung	Gold 6u	Kontakt-Basismaterial	Phosphorbronze
Lötanschluss-Kontaktbeschichtungsmaterial	Zinn-Blei über Nickel	Leiterplatten-Montageart	Durchsteckmontage
Anschlussmethode an Leiterplatte	Durchsteckmontage-Press-Fit	Board-Lock	Mit / Ohne Board-Lock
Gehäusematerial	PBT Polyester	Gehäusefarbe	Schwarz
Gehäusematerial-Temperatur	Standard	UL-Entflammbarkeitsklasse	UL 94V-0

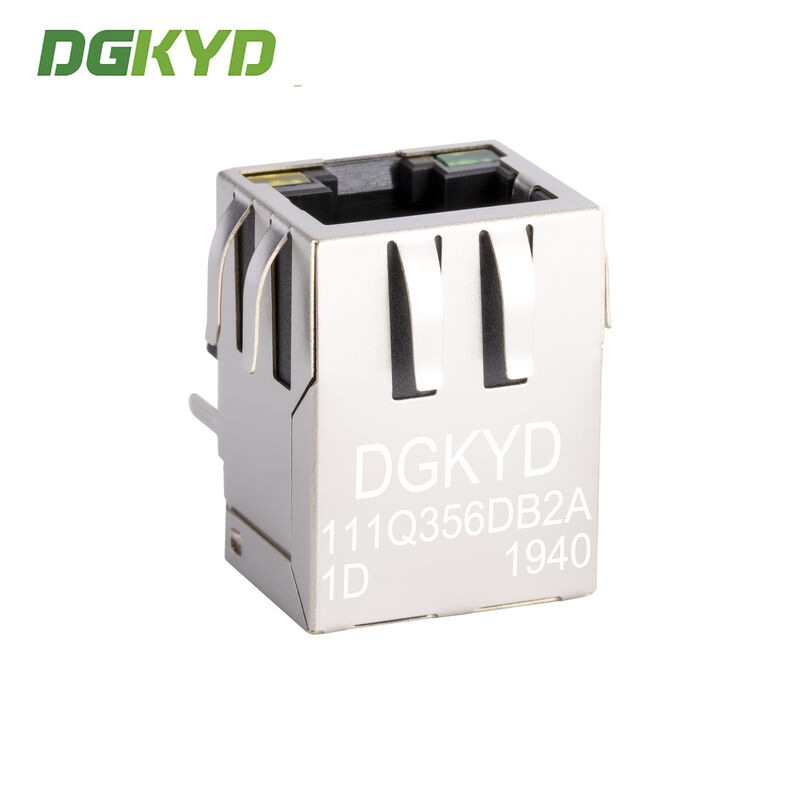

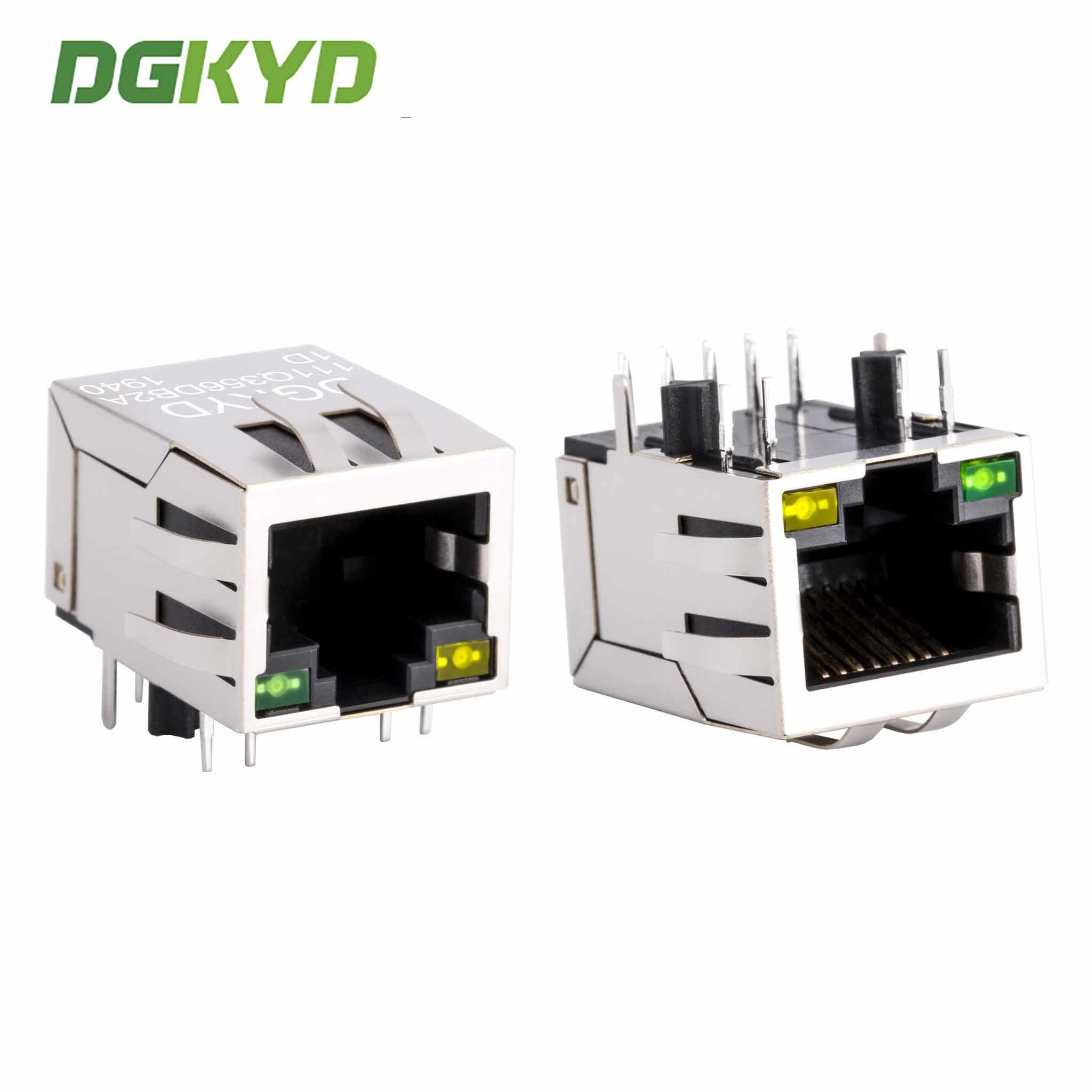

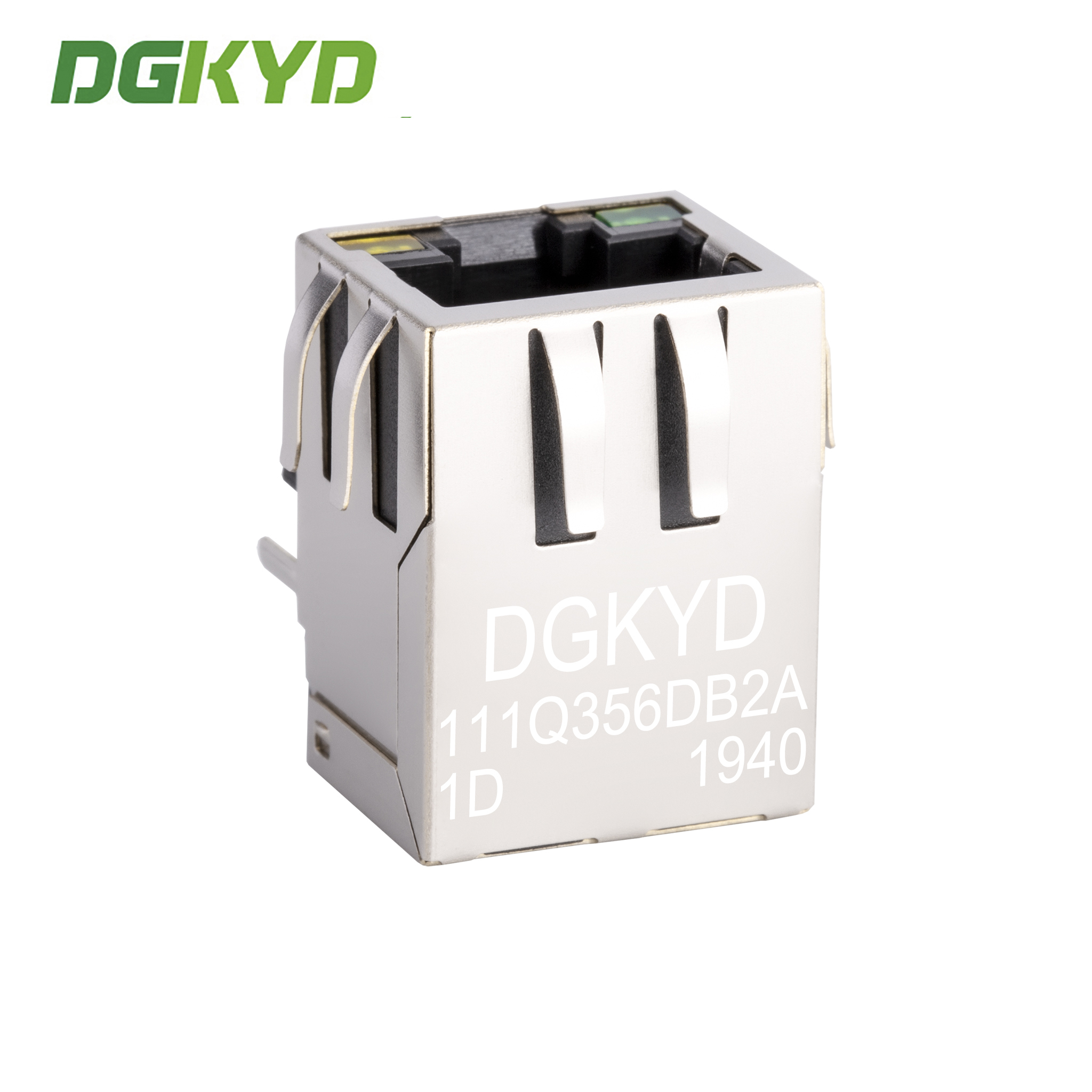

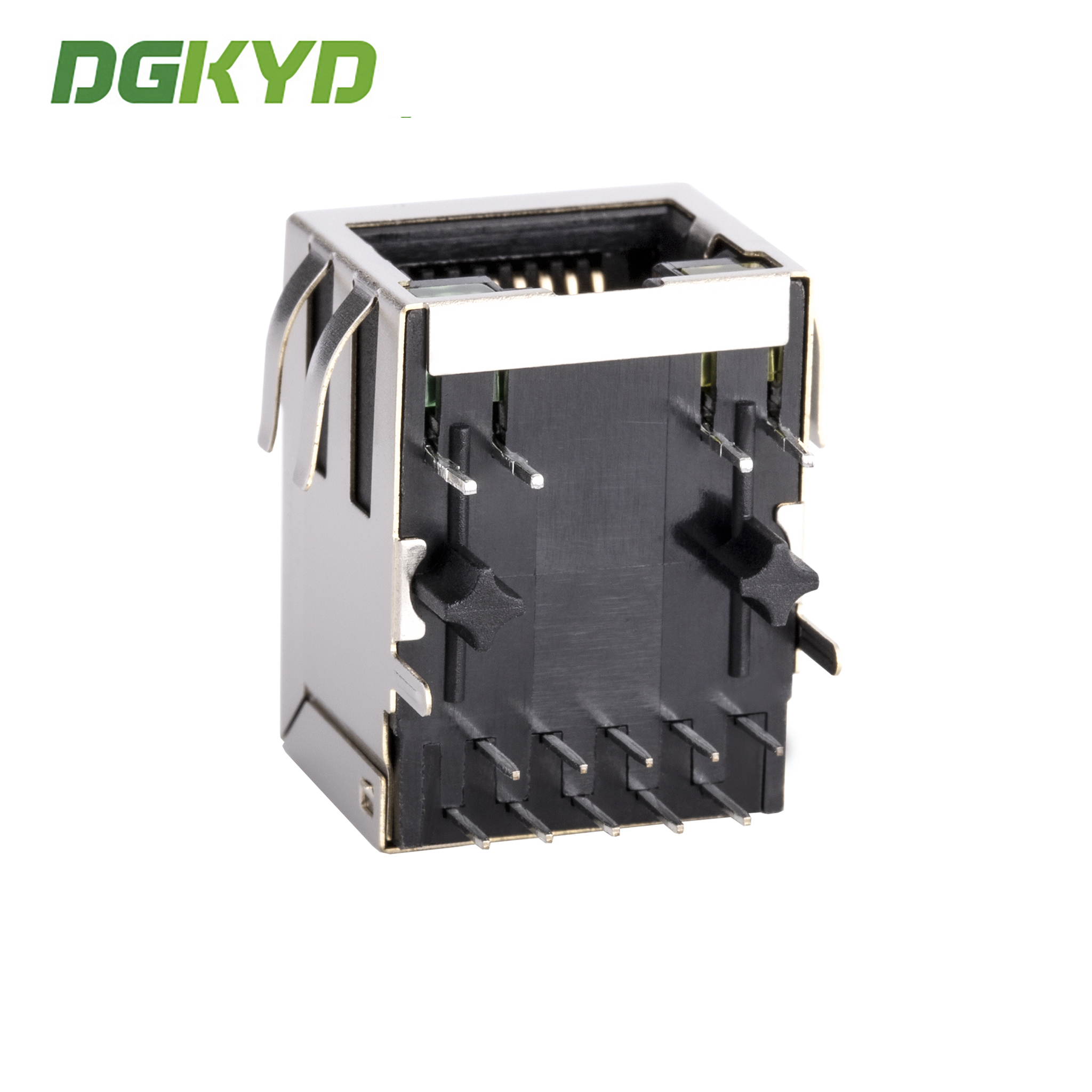

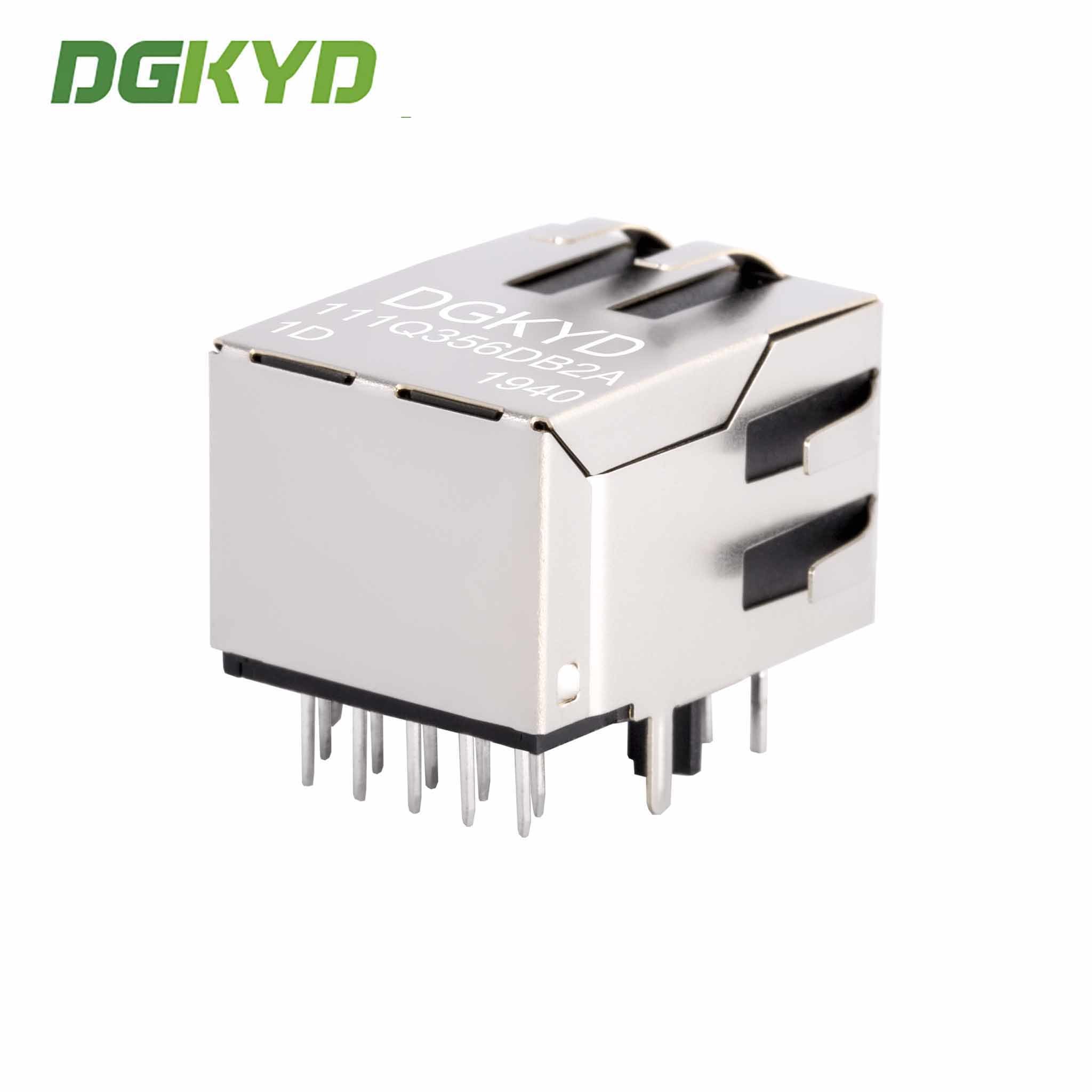

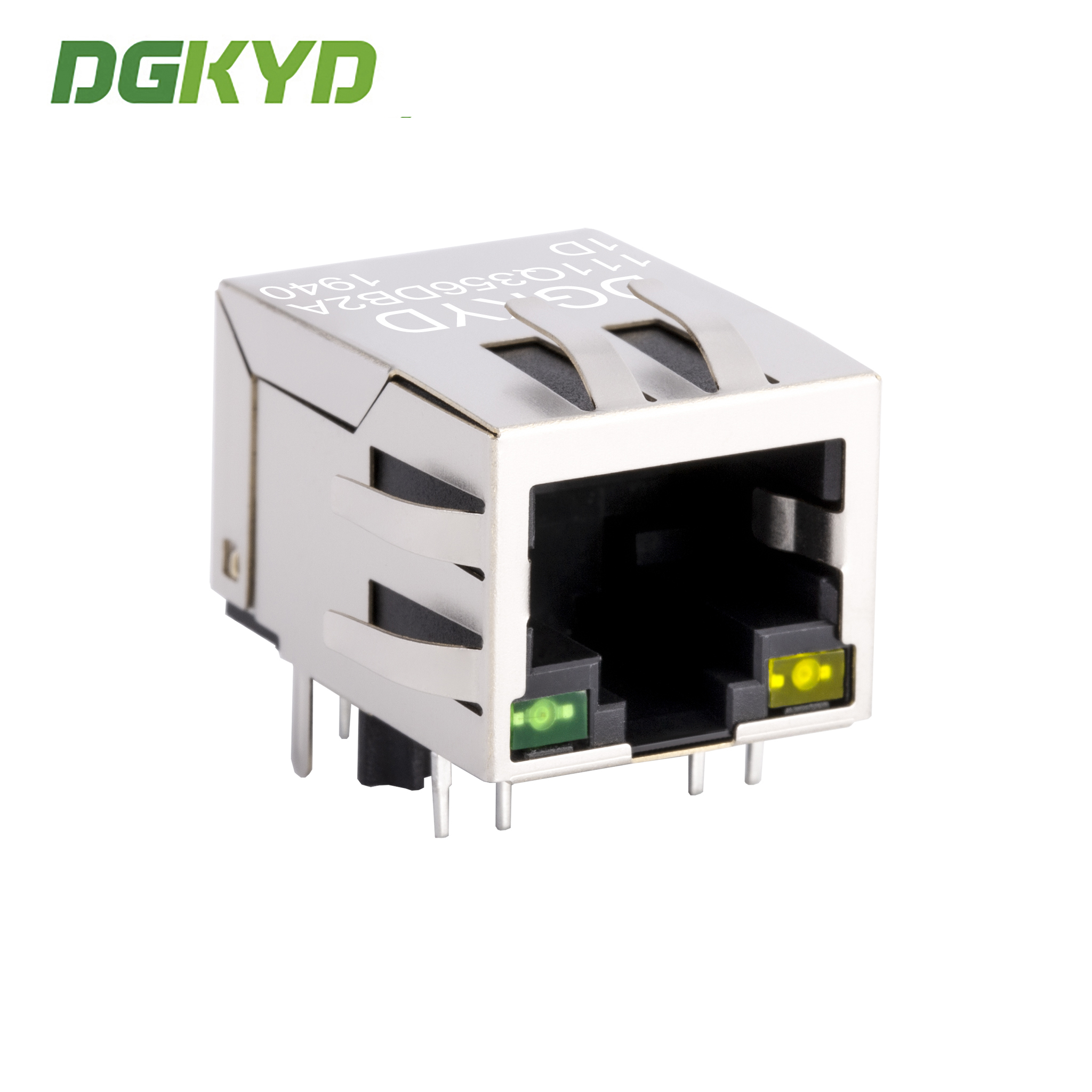

Produktbilder

Technische Spezifikationen

Schnittstellentyp: RJ45-Steckverbinder für 10/100/1000BASE-T Ethernet
Typ: RJ45 mit integrierter Magnetik
Arbeitsfrequenz: Hochfrequenz mit Filterung und Anti-Interferenz-Eigenschaften
Arbeitstemperatur: -40°C bis 85°C
Lagertemperatur: -40°C bis 85°C
Bleifreies Löten: Wellenlötungshöhe bis zu 265°C

Fertigungskapazitäten

RJ45-komplette Serie von integrierten Schaltungszubehör, Direktvertrieb durch Hersteller.

Geschäftsmodell: Hersteller
Lieferzeit: Ungefähr zwei Wochen für Standardbestellungen
Anpassungsoptionen:
- LED-Anzeigeleuchte (grün, gelb, rot, orange, blau, zweifarbige LED)
- Abschirmung mit EMI-Fingern oder ohne
- Spulenverhältnis des Magnetkerns
- Vielfältige Optionen für Magnetkreise
- Kontakt-Goldbeschichtung (FU, 3U, 6U, 15U, 30U, 50U)
- Kunststoffgehäusematerial (PBT, PA46, PA9T, LCP)

Unsere Produkte erfüllen Industriestandards für elektrische Eigenschaften, mechanische Abmessungen und Umweltkonformität. Ihre Zufriedenheit ist unser primäres Serviceziel.

Häufig gestellte Fragen

F: Sind Sie ein Handelsunternehmen oder ein Hersteller?

A: Wir sind ein Hersteller. Besuchen Sie gerne unsere Fabrik.

F: Was ist mit Ihrer Lieferzeit?

A: Für Produkte auf Lager Lieferung innerhalb von 5–7 Werktagen nach Zahlungseingang. Für kundenspezifische und nicht vorrätige Produkte wird die Lieferzeit basierend auf der Bestellmenge bestätigt.

F: Können Sie Muster zur Verfügung stellen? Sind sie kostenlos?

A: Ja. Wir stellen in der Regel 2–3 Muster von Standardprodukten kostenlos für Testzwecke zur Verfügung.

F: Kann ich mein eigenes Logo darauf anbringen?

A: Ja. Als Hersteller mit 11 Jahren OEM-Erfahrung sind wir voll und ganz in der Lage, Produkte nach Ihren Spezifikationen anzupassen.
