RJ45-Anschluss 100 Mbps mit Filter- und vergoldeter modularer Steckdose für PCB-Anwendungen

Min Bestellmenge :	1 Stück	Preis :	Please contact us to get the latest price.
Verpackung Informationen :	Tablett im Karton	Lieferzeit :	10 Tage
Zahlungsbedingungen :	T/T, D/P, D/A, L/C, Western Union,	Versorgungsmaterial-Fähigkeit :	100.000 Stück/Tag

Herkunftsort:	Dongguan von China	Markenname:	DGKYD
Zertifizierung:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modellnummer:	DGKYD211B003GWA4DZ
Dokumentieren:	DGKYD211B003GWA4DZ.pdf

Detailinformationen
Zahl von den Kontakten geladen:	8	Produktname:	RJ45-Buchse
Hafen:	Single Port	Anzahl der Positionen:	8
Anschluss PWB-RJ45:	Phosphor-Bronze, Endstück-Zinn über Nickl	Metalloberteil RJ45:	Kupferlegierung, Zinn und Nickel überzogen
Leistung:	Kat5	Überzug:	GLOD -Plattierung 6U/15U/30U/50U
Anwendung:	Leiterplatte	LED-Farbe:	NEIN
Gehäusematerial:	PBT-SCHWARZES	Betriebstemperatur:	-40°C~+85°C
Lagertemperatur:	-40°C~+85°C

Produkt-Beschreibung

RJ45-Stecker, 100 Mbit/s, Filterbuchse, Kristallkopf-Schnittstelle, Buchse DGKYD211B003GWA4DZ

Produktübersicht

RJ45-Stecker 100 Mbit/s Filterbuchse Kristallkopfschnittstelle Buchse DGKYD211B003GWA4DZ

Teilenummer:DGKYD211B003GWA4DZ

Produktdokumentation: DGKYD211B003GWA4DZ.pdf

Technische Parameter

Teilenummer	DGKYD211B003GWA4DZ	Marke	DGKYD/OEM/ODM
Produkttyp	Steckverbinder-Modular	Steckerstil	Jack
Jack-Typ	RJ45	Steckertyp	Modularer Jack
Riegelstil	Standard	Verriegeln	TAB-UP
Filter	Mit Filter	LED-Option	Ohne LED
LED-Farbe	NEIN	Panel stoppt	Mit Panel-Anschlägen
Geschirmt	Mit Metallschild	Gilt für	Leiterplatte
Portkonfiguration	Einzelner Port	Anzahl der Positionen	8
Jack-Konfiguration	1X1	Terminals pro Port	8
Schildmaterial	Mit Nickel vorplattierte Kupferlegierung	Ausrichtung der Leiterplattenmontage	Seitlicher Eingang (rechter Winkel)
Beschichtung des Kontaktsteckbereichs	Gold 6u	Kontaktbasismaterial	Phosphorbronze
Kontaktbeschichtungsmaterial für Lötfahnen	Zinn-Blei über Nickel	PCB-Montagestil	Durchgangsloch
Anschlussmethode zur PC-Platine	Durchsteckmontage	Board-Sperre	Mit/ohne Board-Sperre
Gehäusematerial	PBT-Polyester	Gehäusefarbe	Schwarz
Gehäusematerialtemperatur	Standard	UL-Entflammbarkeitsklasse	UL 94V-0

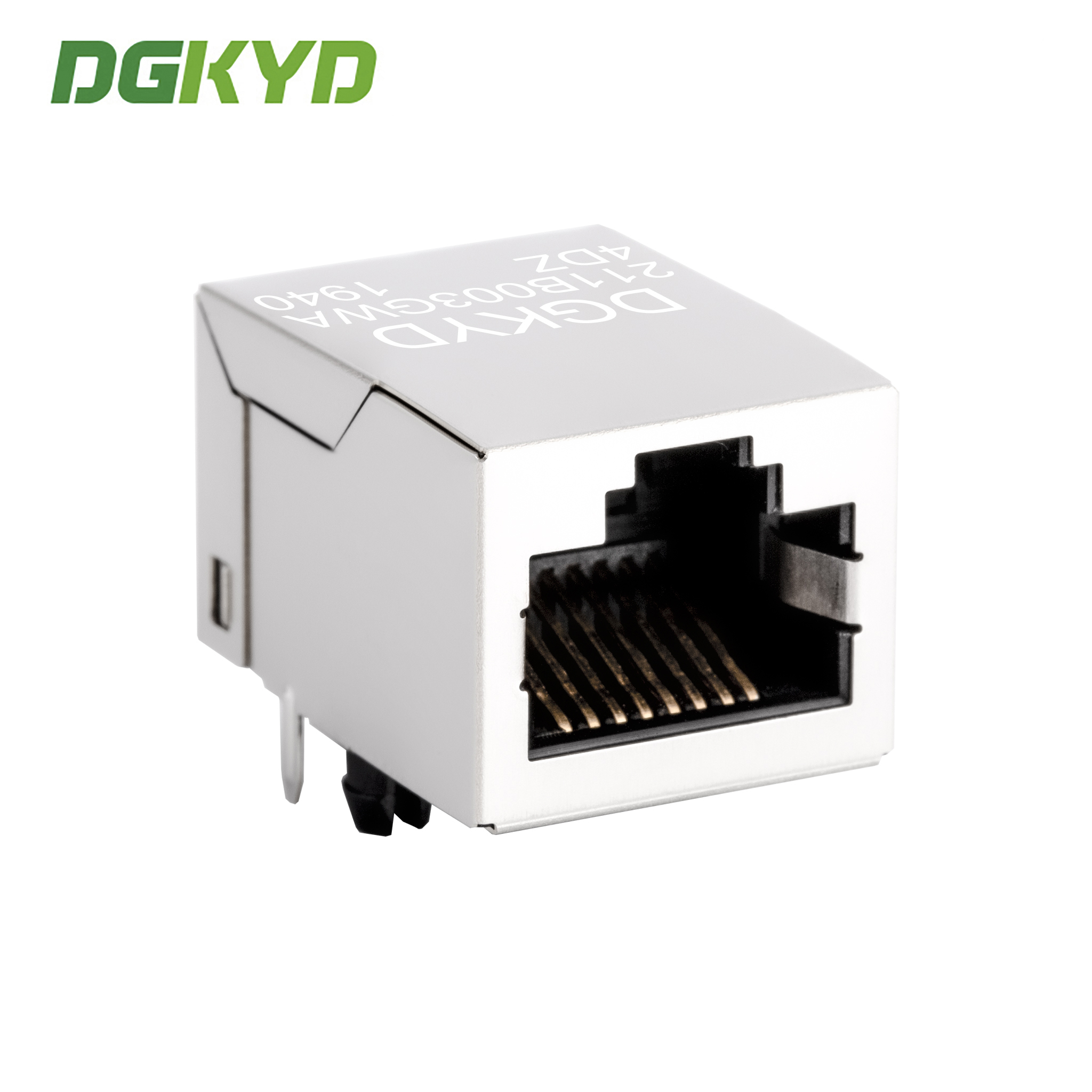

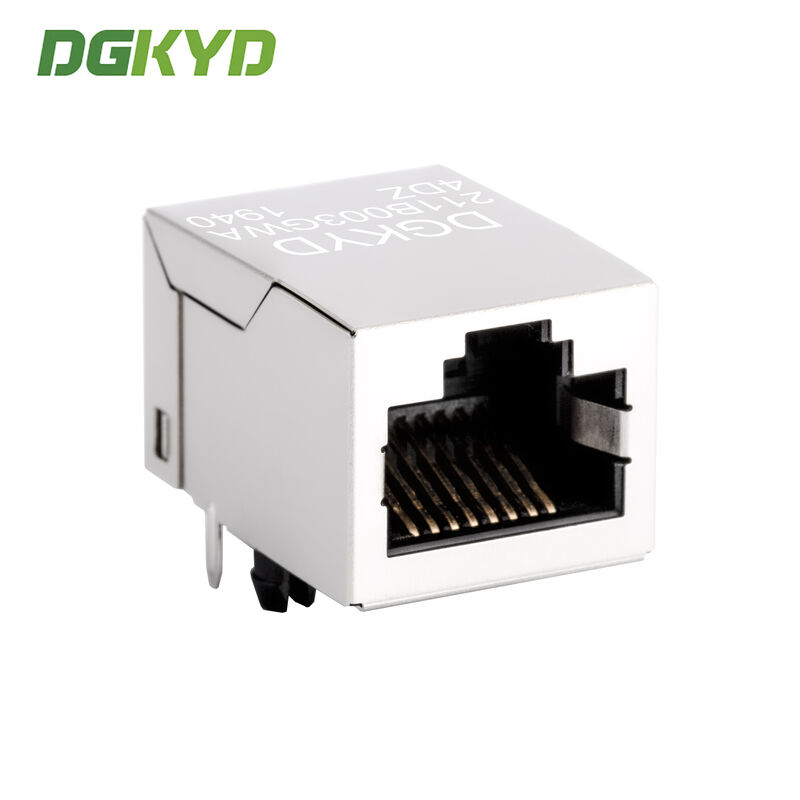

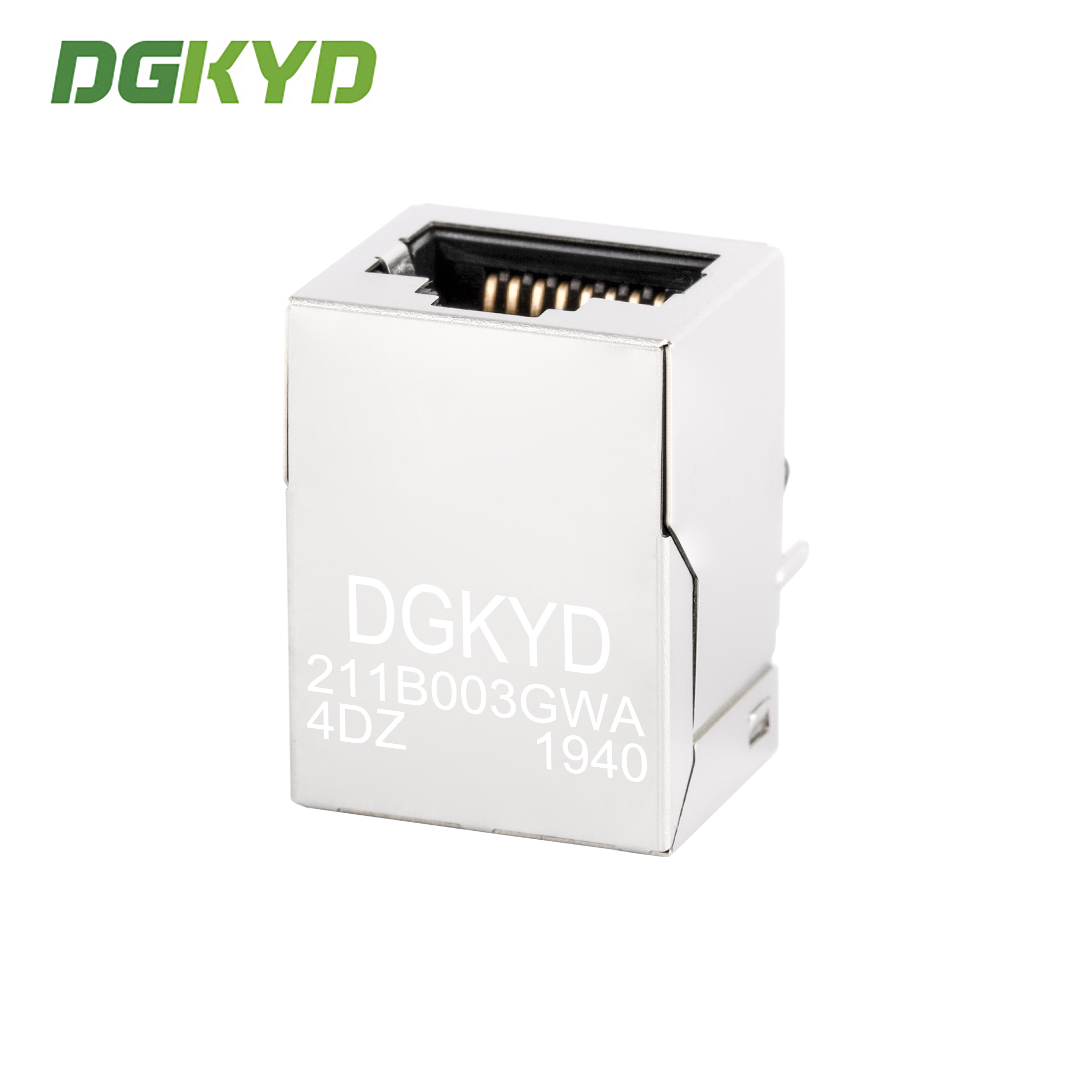

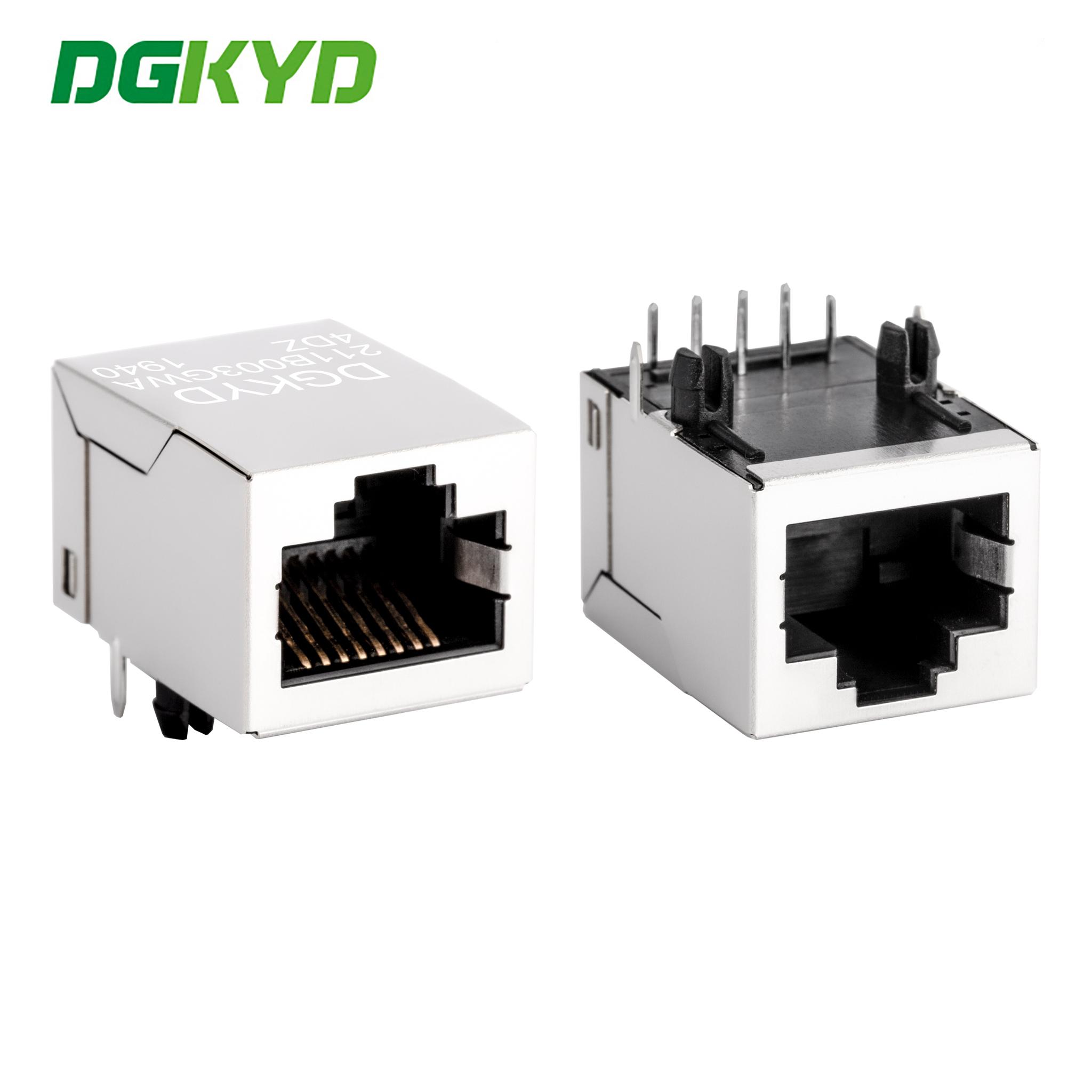

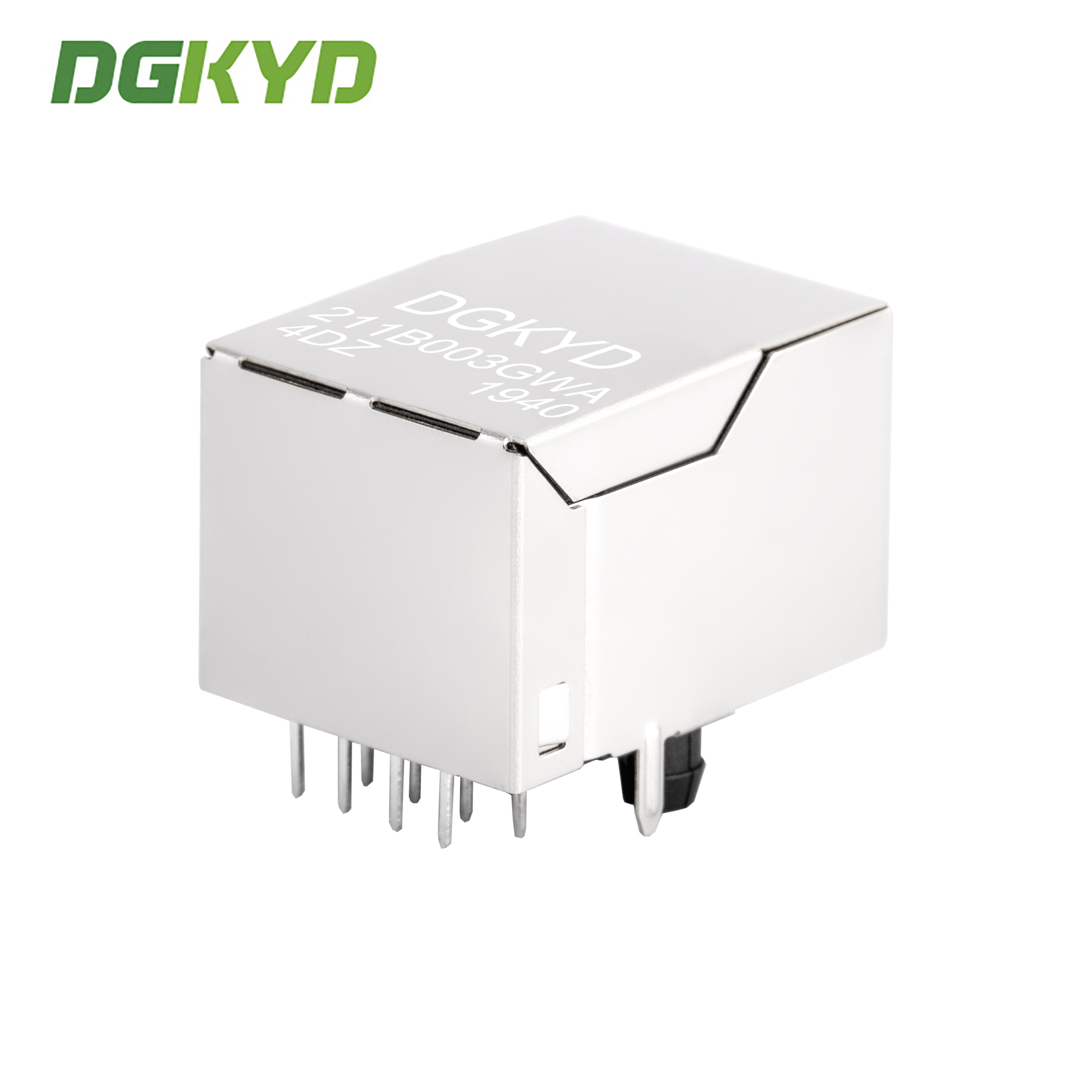

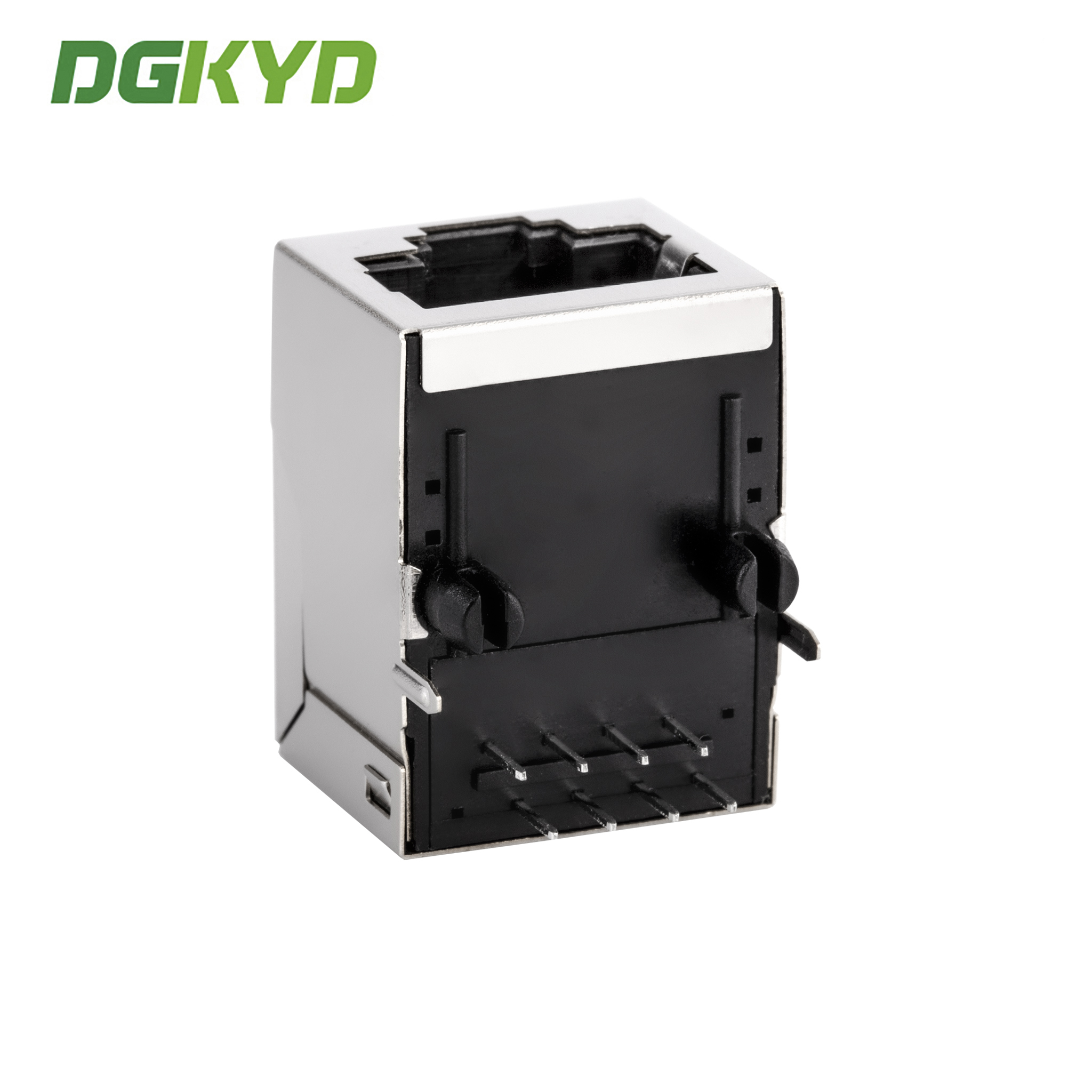

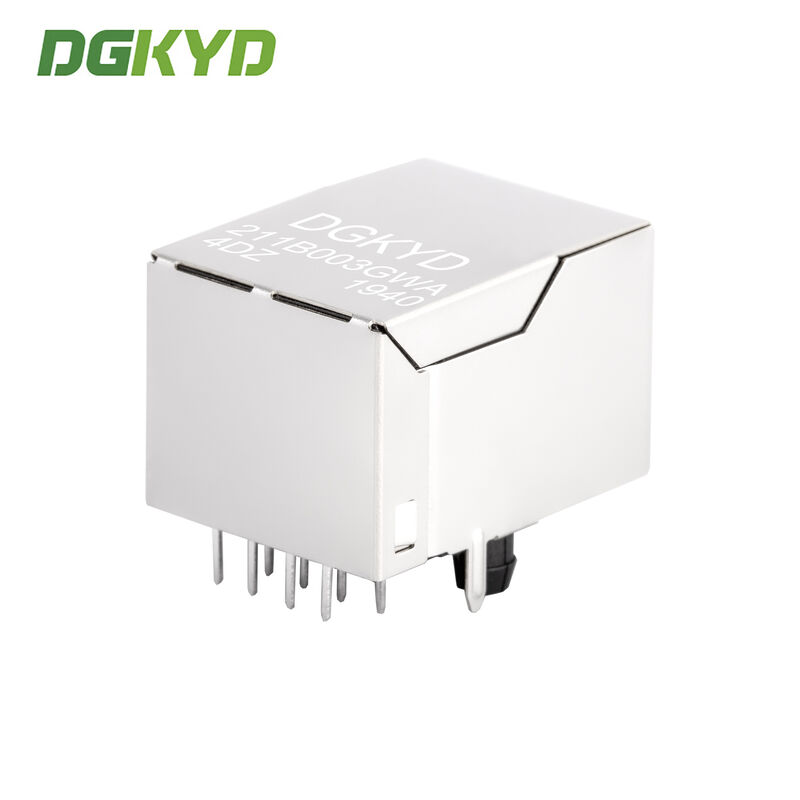

Produktbilder

Technische Spezifikationen

Schnittstellentyp: RJ45-Anschluss für 10/100/1000BASE-T Ethernet
Typ: RJ45 mit eingebauter Magnetik
Arbeitsfrequenz: Hochfrequenz mit Filter- und Anti-Interferenz-Eigenschaften
Arbeitstemperatur: -40 °C bis 85 °C
Lagertemperatur: -40 °C bis 85 °C
Bleifreies Löten: Wellenlöthöhe bis 265 °C

Fertigungskapazitäten

RJ45 vollständige Serie von Zubehör für integrierte Schaltkreise, direkte Lieferung durch den Hersteller

Geschäftsmodus: Hersteller
Lieferzeit: Ungefähr zwei Wochen für Standardbestellungen
Anpassungsoptionen:
- LED-Anzeigeleuchte (grün, gelb, rot, orange, blau, zweifarbige LED)
- Abschirmung mit oder ohne EMI-Finger
- Spulenverhältnis des Magnetkerns
- Optionen zur Diversifizierung magnetischer Schaltkreise
- Kontaktvergoldung (FU, 3U, 6U, 15u, 30U, 50U)
- Kunststoffgehäusematerial (PBT, PA46, PA9T, LCP)

Unsere Produkte erfüllen Industriestandards für elektrische Eigenschaften, mechanische Abmessungen und Umweltverträglichkeit. Ihre Zufriedenheit ist unser oberstes Serviceziel!

Häufig gestellte Fragen

F: Sind Sie ein Handelsunternehmen oder Hersteller?

A: Wir sind ein Hersteller. Willkommen in unserer Fabrik.

F: Wie sieht es mit Ihrer Vorlaufzeit aus?

A: Bei Produkten auf Lager erfolgt die Lieferung innerhalb von 5-7 Werktagen nach Zahlungseingang. Für kundenspezifische und nicht vorrätige Produkte wird die Lieferzeit basierend auf der Bestellmenge bestätigt.

F: Können Sie Muster zur Verfügung stellen? Sind sie kostenlos?

A: Ja. Zu Testzwecken stellen wir in der Regel 2-3 Muster von Standardprodukten kostenlos zur Verfügung.

F: Kann ich mein eigenes Logo darauf platzieren?

A: Ja. Als Hersteller mit 11 Jahren OEM-Erfahrung sind wir in der Lage, Produkte individuell an Ihre Spezifikationen anzupassen.
