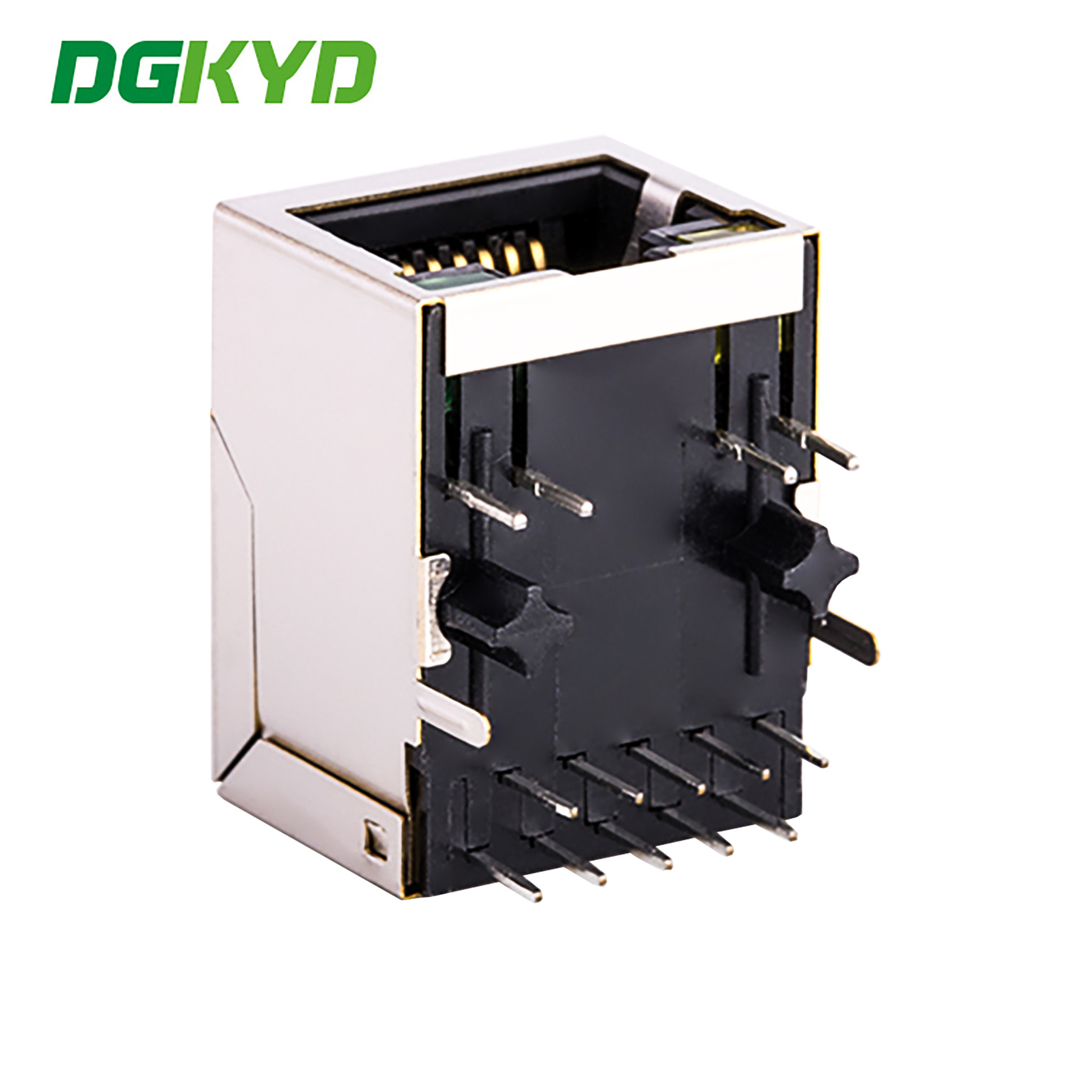

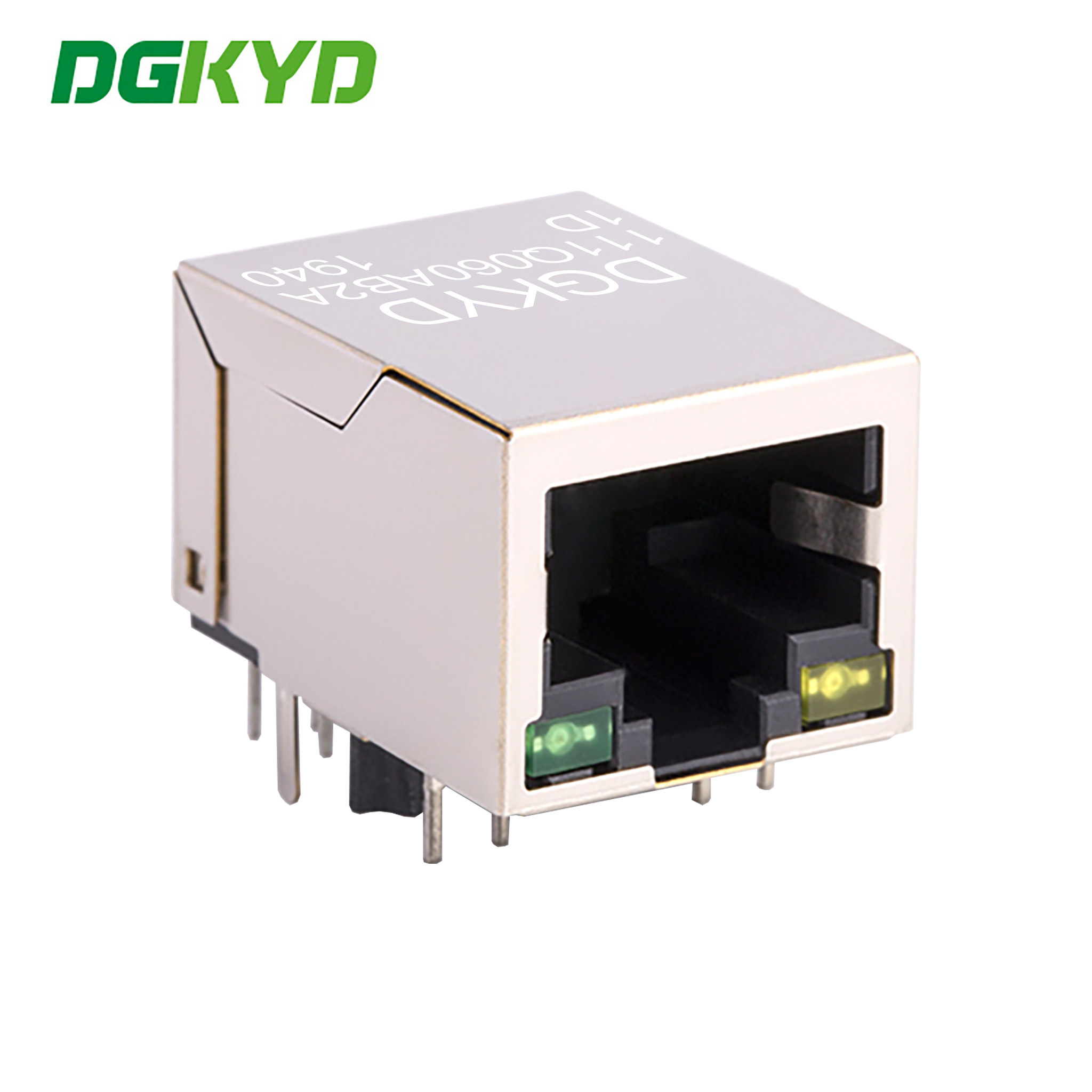

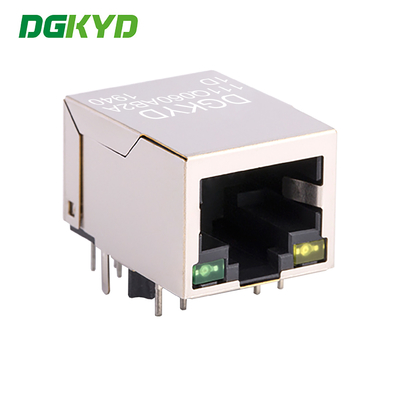

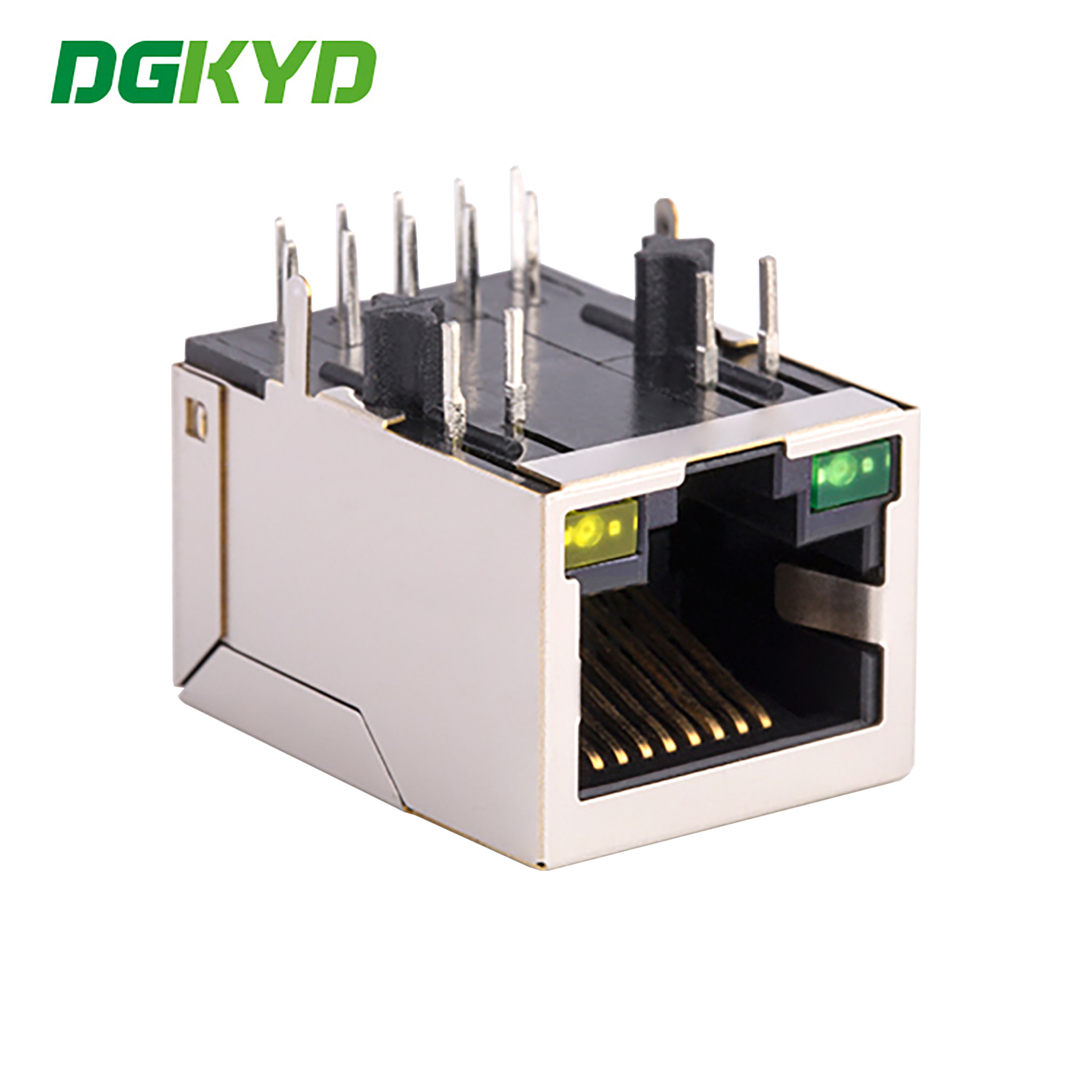

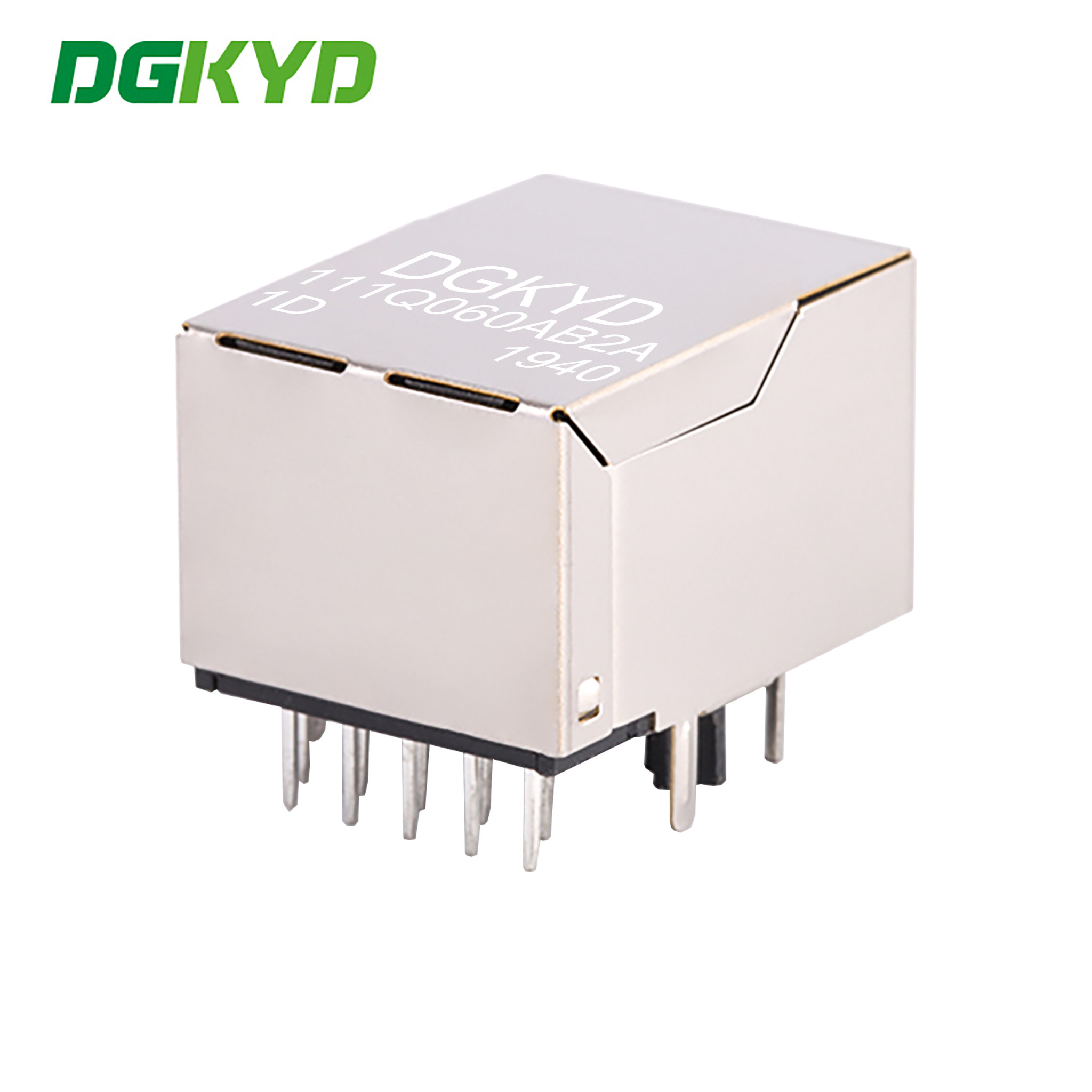

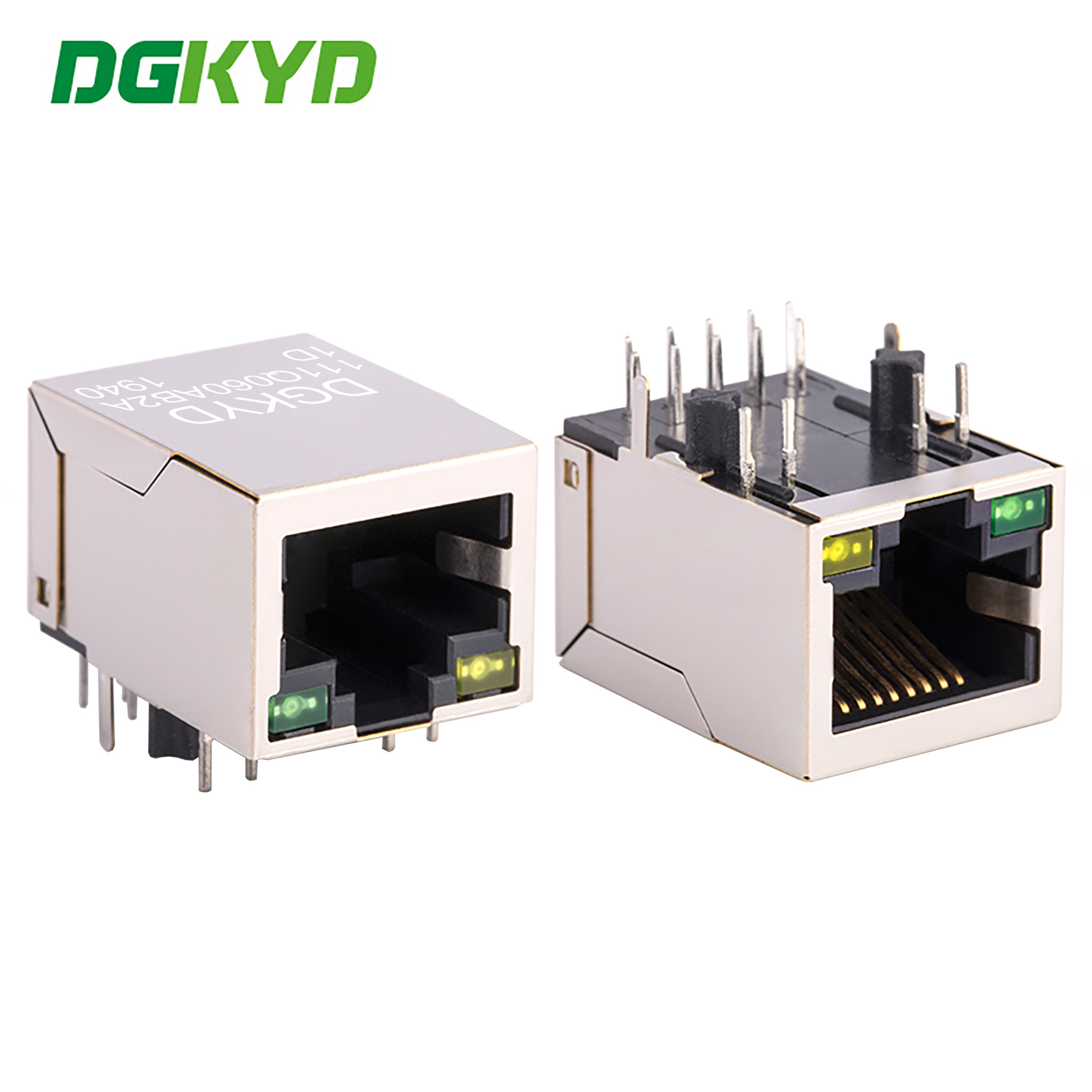

10/100/1000M Base-T/TX RJ45 Network Interface With LED Lights, Modular Socket For Network Port DGKYD111Q060AB2A1D

10/100/1000M Basis-T/TX RJ45 Netzwerkoberfläche mit LED-Leuchten, modulare Steckdose für den Netzwerkanschluss DGKYD111Q060AB2A1D

Kontakt

10/100/1000M Basis-T/TX RJ45 Netzwerkoberfläche mit LED-Leuchten, modulare Steckdose für den Netzwerkanschluss DGKYD111Q060AB2A1D

Min Bestellmenge :	1 Stück	Preis :	Please contact us to get the latest price.
Verpackung Informationen :	Behälter im Karton	Lieferzeit :	10 Tage
Zahlungsbedingungen :	T/T, D/P, D/A, L/C, Western Union,	Versorgungsmaterial-Fähigkeit :	100.000 Stück/Tag

Herkunftsort:	DongGuan aus China	Markenname:	DGKYD
Zertifizierung:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modellnummer:	DGKYD111Q060AB2A1D

Detailinformationen
Komponententyp:	PCB -Buchse	Magnetisch:	Ja
geführt:	Grün/gelb	Produktname:	Magnetischer Jack, modularer Jack 8/8, RJ45
PCB Mount Style:	TAUCHEN	Schild:	Phosphorkupfer -Nickelbeschichtung
Kunststoffgehäusematerial:	Schwarzes PBT	Anzahl der Pins:	8
Betriebstemperatur:	- 40 ℃ ~ 85 ℃	Goldbeschichtung auf Kontaktstiften:	6U
Einkapselungsmethode:	Single Inline-Paket
Hervorheben:	Modular-Socket RJ45-Netzwerkoberfläche , 10/100/1000M Basis-T/TX RJ45 Schnittstelle , RJ45-Netzwerkoberfläche mit LED

Produkt-Beschreibung

10/100/1000M Base-T/TX RJ45-Netzwerkschnittstelle mit LED-Leuchten, modulare Buchse für Netzwerkanschluss DGKYD111Q060AB2A1D

Produktspezifikationsdokument

DGKYD111Q060AB2A1D.pdf

Teilenummer	DGKYD111Q060AB2A1D	Marke	DGKYD/OEM/ODM
Produkttyp	Steckverbinder-Modular	Steckverbinder-Stil	Buchse
Buchsentyp	RJ45	Steckverbindertyp	Modulare Buchse
Verriegelungsart	Standard	Verriegelung	TAB-DOWN
Filter	Mit Filter	LED-Option	Mit LED
LED-Farbe	Grün/Gelb	Panel-Stopps	Mit Panel-Stopps
Geschirmt	Mit Metallabschirmung	Gilt für	Leiterplatte
Port-Konfiguration	1X1 Ports	Anzahl der Positionen	10
Buchsenkonfiguration	1X1	Klemmen pro Port	8
Abschirmungsmaterial	Kupferlegierung vorvernickelt	PCB-Montageausrichtung	Seiteneintritt (rechtwinklig)
Kontaktierungsflächenbeschichtung	Gold 6u	Kontaktgrundmaterial	Phosphorbronze
Lötanschluss-Beschichtungsmaterial	Zinn-Blei über Nickel	PCB-Montagestil	Durchsteckmontage
Anschlussmethode zur Leiterplatte	Durchsteckmontage-Press-Fit	Board-Lock	Mit/Ohne Board-Lock
Gehäusematerial	PBT Polyester	Gehäusefarbe	Schwarz
Gehäusematerial Temperatur	Standard	UL-Entflammbarkeitsklasse	UL 94V-0

MATERIAL:

GEHÄUSE: PBT,UL94V-0,SCHWARZ.

KLEMMENHALTERUNG: PBT,UL94V-0,SCHWARZ.

ABSCHIRMUNG: C2680,T=0,20MM,VERNICKELUNG AUF ALLEN FLÄCHEN.

KLEMME: PHOSPHORBRONZE C5210,T=0,35MM,

6U" GOLDPLATTierung AUF KONTAKTFLÄCHE.

MECHANISCH:

HALTBARKEIT: 750 ZYKLEN MIN.

STECK-KRAFT : 23N MAX.

BETRIEBSTEMPERATUR: -40°C~+85°C.

LAGERTEMPERATUR: -40°C~+85°C.

ALLE KRITISCHEN ABMESSUNGEN MIT "*"

Elektrisch:

1.Übersetzungsverhältnis:2~3:J1~J2=1CT:1CT(±2%).

4~7:J3~J6=1CT:1CT(±2%).

5~6:J4~J5=1CT:1CT(±2%).

8~9:J7~J8=1CT:1CT(±2%).

2.OCL:350uH Min.bei 100KHz 100mV 8mA DC.

3.Einfügedämpfung: -1,0 dB Max 1~100MHz.

4.Rückflussdämpfung: -18dB Min 1~30MHz;

-14dB Min 30~60MHz.

-12dB Min 60~80MHz.

-10dB Min 80~100MHz.

5.Nebensprechen: -40dB Min 1~30MHz;

-35dB Min 30~60MHz;

-30dB Min 60~100MHz;

6.CMR: -30dB Min 1~100MHz;

7.Hi-Pot: 2250V DC 6S 1mA PRI TO SEC

Power over Ethernet oder PoE beschreibt jedes von mehreren Standard- oder Ad-hoc-Systemen, die elektrische Leistung zusammen mit Daten über Twisted-Pair-Ethernet-Kabel übertragen. Dies ermöglicht es einem einzigen Kabel, sowohl Datenverbindung als auch elektrische Leistung für Geräte wie drahtlose Zugangspunkte, IP-Kameras und VoIP-Telefone bereitzustellen.

Es gibt mehrere gängige Techniken zur Übertragung von Strom über Ethernet-Kabel. Zwei davon wurden seit 2003 von IEEE 802.3 standardisiert. Diese Standards sind bekannt als Alternative A und Alternative B. Für 10BASE-T und 100BASE-TX werden nur zwei der vier Signalpaare in einem typischen Cat 5-Kabel verwendet. Alternative B trennt die Daten- und die Stromleiter, was die Fehlersuche erleichtert. Außerdem werden alle vier Twisted-Pair-Kabel in einem typischen Cat 5-Kabel voll ausgenutzt. Die positive Spannung liegt an den Pins 4 und 5, die negative an den Pins 7 und 8.
