Produkt-Beschreibung

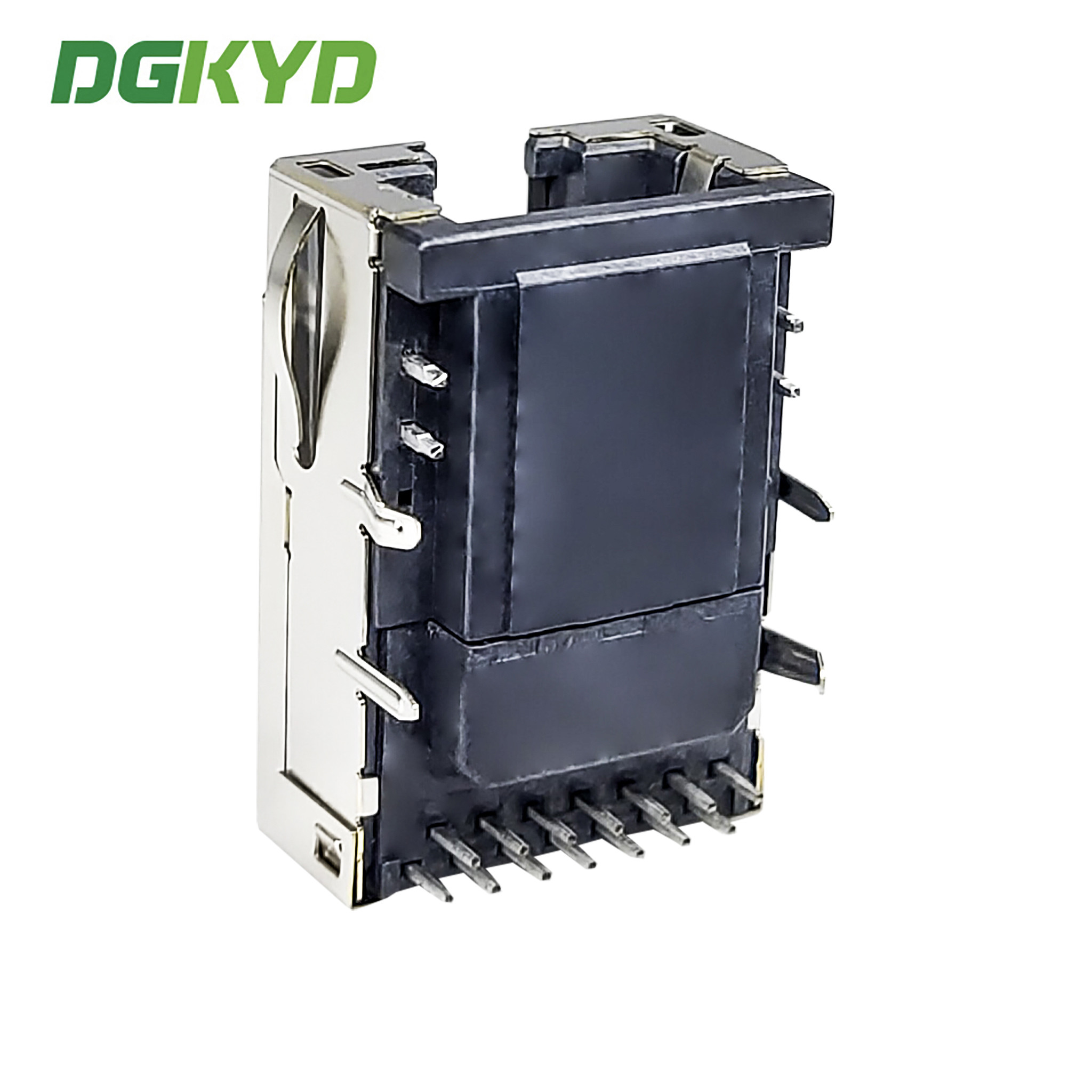

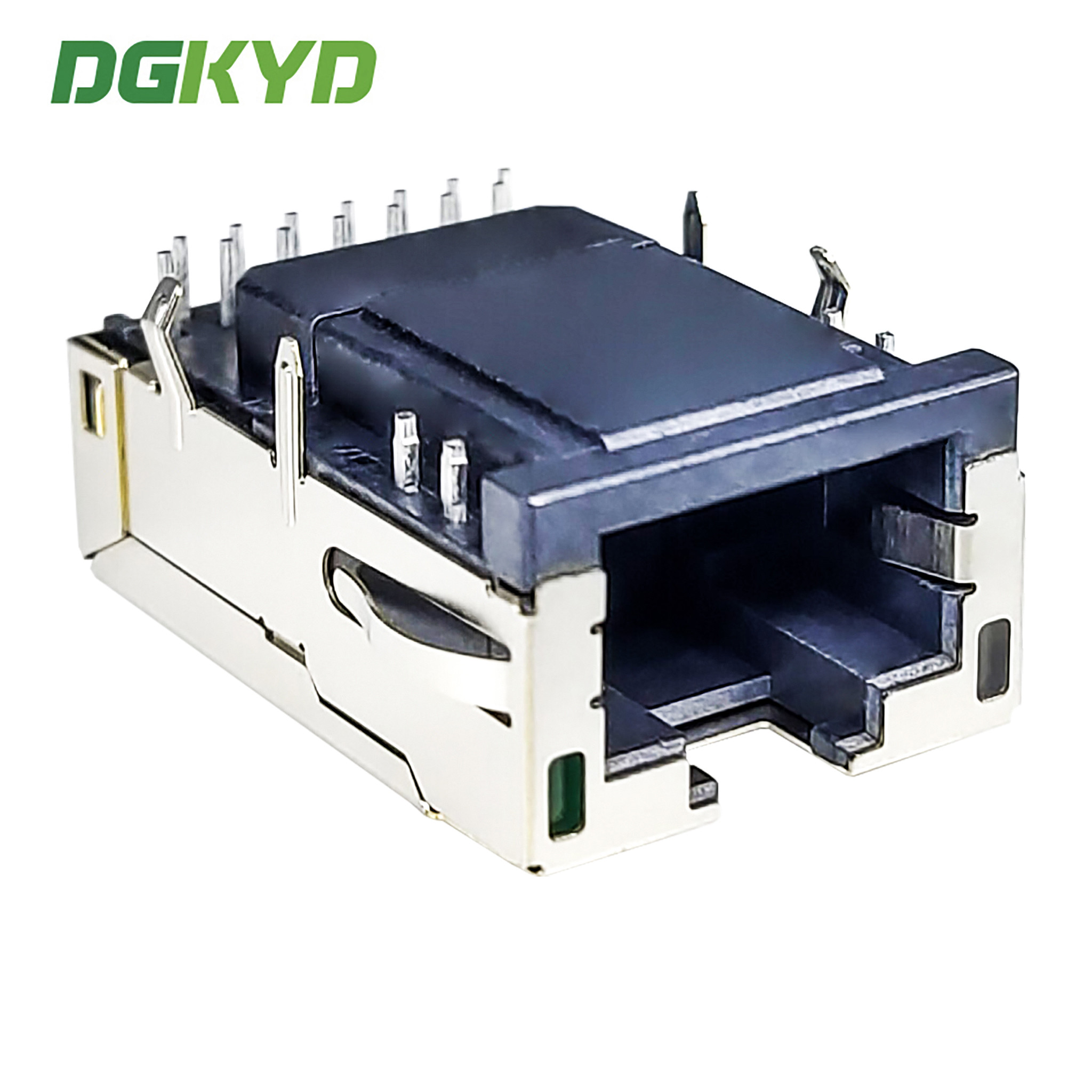

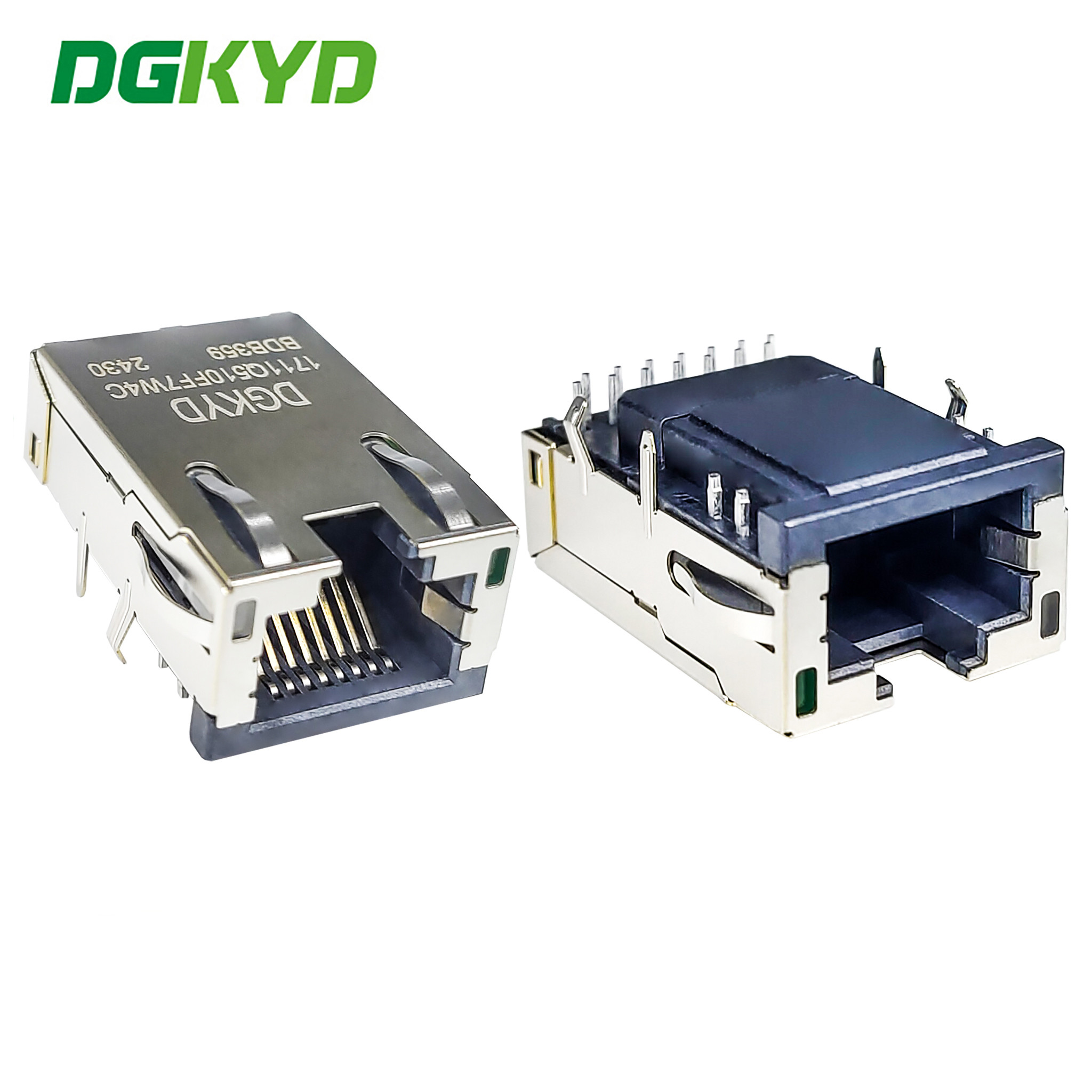

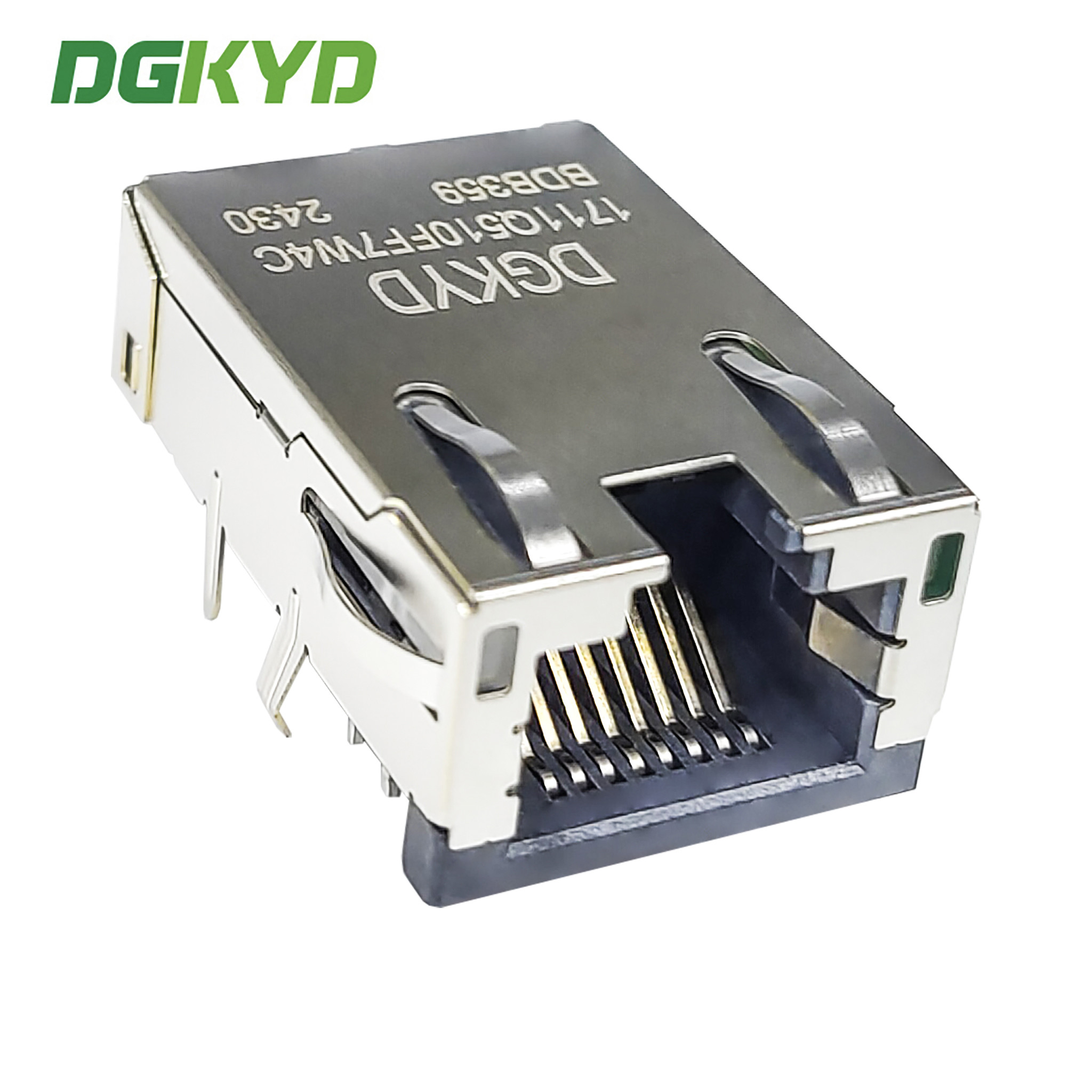

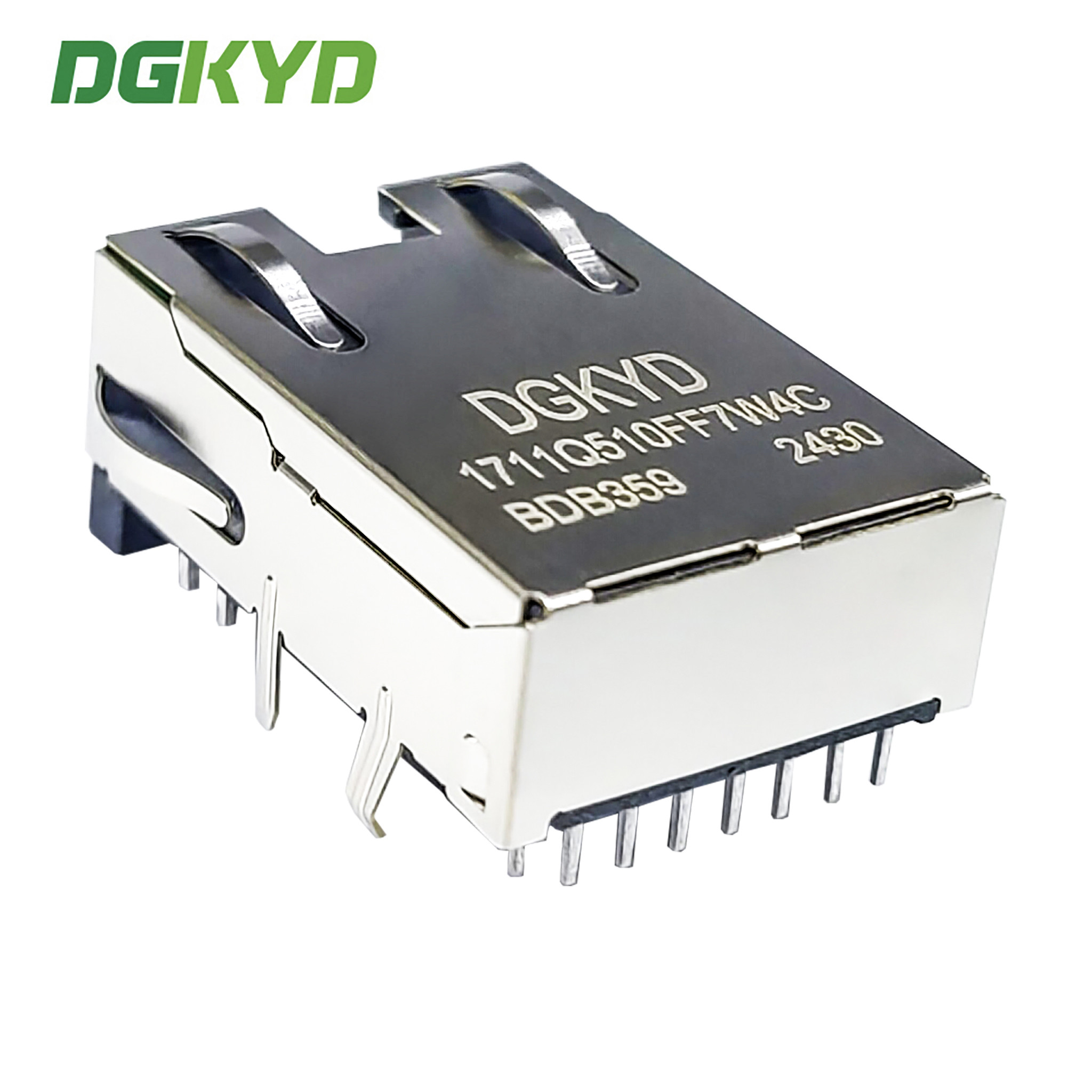

RJ45 1000/BASE-T integrierter Filternetzwerksteckverbinder 30U Schnittstelle DGKYD1711Q510FF7W4CBDB359
Produktspezifikationsdokument
DGKYD1711Q510FF7W4CBDB359.pdf
| Teilenummer |
DGKYD1711Q510FF7W4CBDB359 |
Marke |
DGKYD/OEM/ODM |
| Herkunftsort |
Guangdong von China |
Zertifizierung |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Produkttyp |
Steckverbinder-Modular |
Steckverbinder-Stil |
Buchse |
| Buchsentyp |
RJ45 |
Steckverbindertyp |
Modularbuchse |
| Verriegelungsart |
Standard |
Verriegelung |
TAB-UP |
| Filter |
Mit Filter |
LED-Option |
Mit LED |
| LED-Farbe |
Grün/Orange-Grün |
Panel-Anschläge |
Mit Panel-Anschlägen |
| Geschirmt |
Ja |
Anwendbar auf |
Leiterplatte |
| Leistungsgeschwindigkeit |
10/100/1000/BASE-T/TX |
Geeignet für Schweißtyp |
Reflow-Löten (Alternativ). |
| Port-Konfiguration |
Einzelne Ports |
Anzahl der Positionen |
14 |
| Buchsenkonfiguration |
1X1 |
Anschlüsse pro Port |
8 |
| Schirmmaterial |
Kupferlegierung vorplattiert mit Nickel |
PCB-Montagerichtung |
Seiteneintritt (Rechter Winkel) |
| Kontakt-Kopplungsbereich-Beschichtungsmaterial |
Gold 6u/15u/30u/50u |
Kontakt-Basismaterial |
Phosphorbronze |
| Lötspitzen-Kontaktbeschichtungsmaterial |
Zinn-Blei über Nickel |
PCB-Montagestil |
Durchsteckmontage |
| Anschlussmethode zur Leiterplatte |
Durchsteckmontage-Press-Fit |
Board-Lock |
Mit/Ohne Board-Lock |
| Gehäusematerial |
LCP Polyester |
Gehäusefarbe |
Schwarz |
| Gehäusematerial Temperatur |
Standard |
UL-Entflammbarkeitsklasse |
UL 94V-0 |
Schnittstellentyp: Kristallkopf-Anwendung: 10 / 100 / 1000BASE-T Ethernet
Typ: RJ45 mit integrierter Magnetik
Arbeitsfrequenz: Hochfrequenz-Charakteristik: Filterung, Entstörung
Arbeitstemperatur: 40 ℃ - 85 ℃
Lagertemperatur: - 40 ℃ - 85 ℃
Bleifreies Löten: Wellenlöten bis zu 265 ℃
RJ45-komplette Serie von integrierten Schaltungszubehör, RJ45-Netzwerksteckverbinder-Direktlieferung vom Hersteller
1. Geschäftsmodell: Hersteller
2. Lieferzeit: pünktliche Lieferung, ca. zwei Wochen.
3. Spezifikationen zur Auswahl: LED-Anzeigelicht (grün, gelb, rot, orange, blau, zweifarbige LED)>
Schirm mit EMI-Fingern oder nicht
Spulenverhältnis des Magnetkerns
Vielfalt des Magnetkreises optional
Kontakt-Goldbeschichtung (FU, 3U, 6U, 15u, 30U, 50U)
Kunststoffgehäusematerial (PBT, PA46, PA9T, LCP)
4. Die elektrischen Eigenschaften der Produkte entsprechen den Industriestandards, das Erscheinungsbild und die mechanischen Eigenschaften entsprechen den Erscheinungsmaßen, den Standards der mechanischen Fertigungsindustrie und den Umweltschutzstandards. Ihre Zufriedenheit ist der Zweck unseres Services!
Leistungsparameter:
1. Anwendbar auf Ethernet, Spulenverhältnis: 1CT: 1CT
2. Erfüllt IEEE 802.3 & ANSI X 3.263 Standard
3. Leerlaufinduktivität (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS mit 8Ma DC Bias
4. Wellenlötprozess von 265 ℃ Max, der die Anforderungen des EU-ROHS-Standards erfüllt
5. Spannungsfestigkeit: 2250VDC 1mA max, 60s
6.Impedanz: 100 Ohm
7. RJ45-Schnittstelle erfüllt FCC 68.5 Standard
8. DC-Widerstand: 1,5 Ω
