Single Port 100M Integrated Transformer 12Pin RJ45 Shielded Connector Ethernet Filter Modular Jack

Kontakt

E

Min Bestellmenge :	Verhandlung	Preis :	Please contact us to get the latest price.
Verpackung Informationen :	1200Tray im Karton	Lieferzeit :	10 Tage
Zahlungsbedingungen :	T/T, D/P, D/A, L/C, Western Union,	Versorgungsmaterial-Fähigkeit :	100.000 Stück/Tag

Herkunftsort:	Dongguan von China	Markenname:	DGKYD
Zertifizierung:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modellnummer:	DGKYD811B255FF5A2D057
Dokumentieren:	DGKYD811B255FF5A2D057.pdf

Detailinformationen
Produkttyp:	RJ45	Einkapselungsmethode:	Single Inline-Paket
PCB Mount Style:	TAUCHEN	Form:	Rechteck
Schild:	Ja	Kunststoffgehäusematerial:	Schwarz PA66
Anzahl der Pins:	12	Anzahl der Kerne:	8
Abmessung (mm):	17.78 * 24.13 * 11.3	Goldbeschichtung auf Kontaktstiften:	6U
Betriebstemperatur:	- 40 ℃ ~ 85 ℃	Lagertemperatur:	- 40 ℃ ~ 85 ℃
Hervorheben:	Geschirmter RJ45-Stecker mit einem Port , 100 m RJ45-Modularbuchse mit integriertem Transformator , 12-poliger RJ45-geschirmter Stecker

Produkt-Beschreibung

Produktübersicht

100M Single-Port-Ethernet-Filter mit integriertem Transformator und 12-Pin-RJ45-Netzwerkschnittstelle – Teilenummer: DGKYD811B255FF5A2D057.

Dieser modulare Buchsenstecker integriert Magnetik und Filterung in einem kompakten, rechtwinkligen PCB-Montagegehäuse, das für zuverlässige 10/100BASE-T-Ethernet-Konnektivität entwickelt wurde.

Produktdokumentation: DGKYD811B255FF5A2D057.pdf

Technische Parameter

Teilenummer	DGKYD811B255FF5A2D057	Marke	DGKYD / OEM / ODM
Produkttyp	Steckverbinder-Modular	Steckverbinder-Stil	Buchse
Buchsentyp	RJ45	Steckverbinder-Typ	Modulare Buchse
Verriegelungsart	Standard	Verriegelung	TAB-UP
Filter	Mit Filter	LED-Option	Mit LED
LED-Farbe	Grün / Orange-Gelb	Panel-Anschläge	Mit Panel-Anschlägen
Geschirmt	Mit Metallabschirmung	Anwendbar für	Leiterplatte
Port-Konfiguration	Einzelport	Anzahl der Positionen	12
Buchsen-Konfiguration	1X1	Anschlüsse pro Port	8
Abschirmungsmaterial	Kupferlegierung vorplattiert mit Nickel	PCB-Montageausrichtung	Seiten-Einstieg (rechtwinklig)
Kontakt-Steckbereich-Beschichtung	Gold 6u	Kontakt-Basismaterial	Phosphorbronze
Lötanschluss-Kontaktbeschichtungsmaterial	Zinn-Blei über Nickel	PCB-Montageart	Durchsteckmontage
Anschlussmethode an PC-Platine	Durchsteckmontage-Press-Fit	Board-Lock	Mit / Ohne Board-Lock
Gehäusematerial	PA66 Polyester	Gehäusefarbe	Schwarz
Gehäusematerial-Temperatur	Standard	UL-Entflammbarkeitsklasse	UL 94V-0

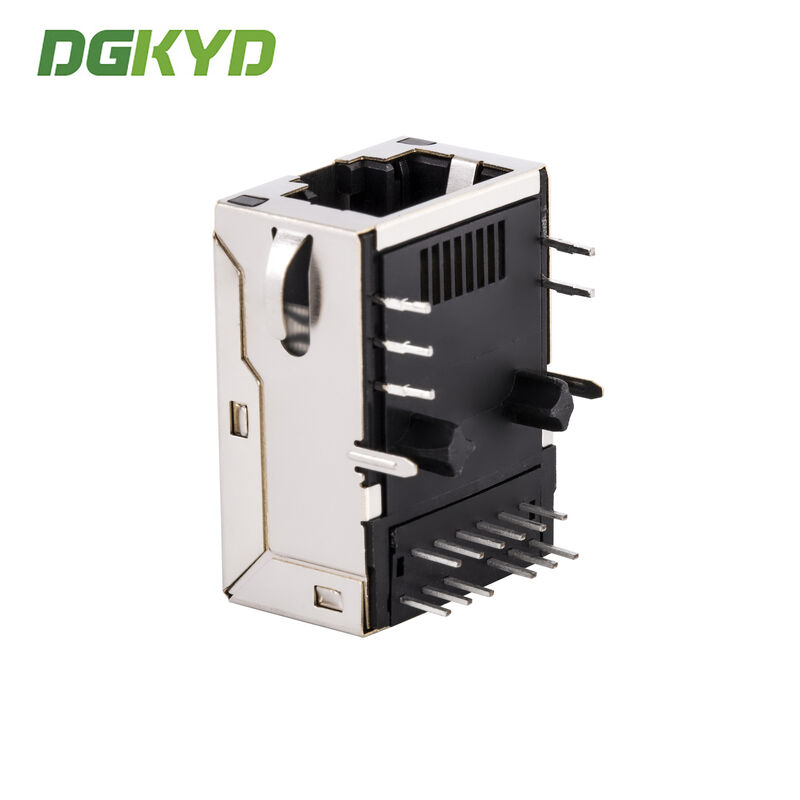

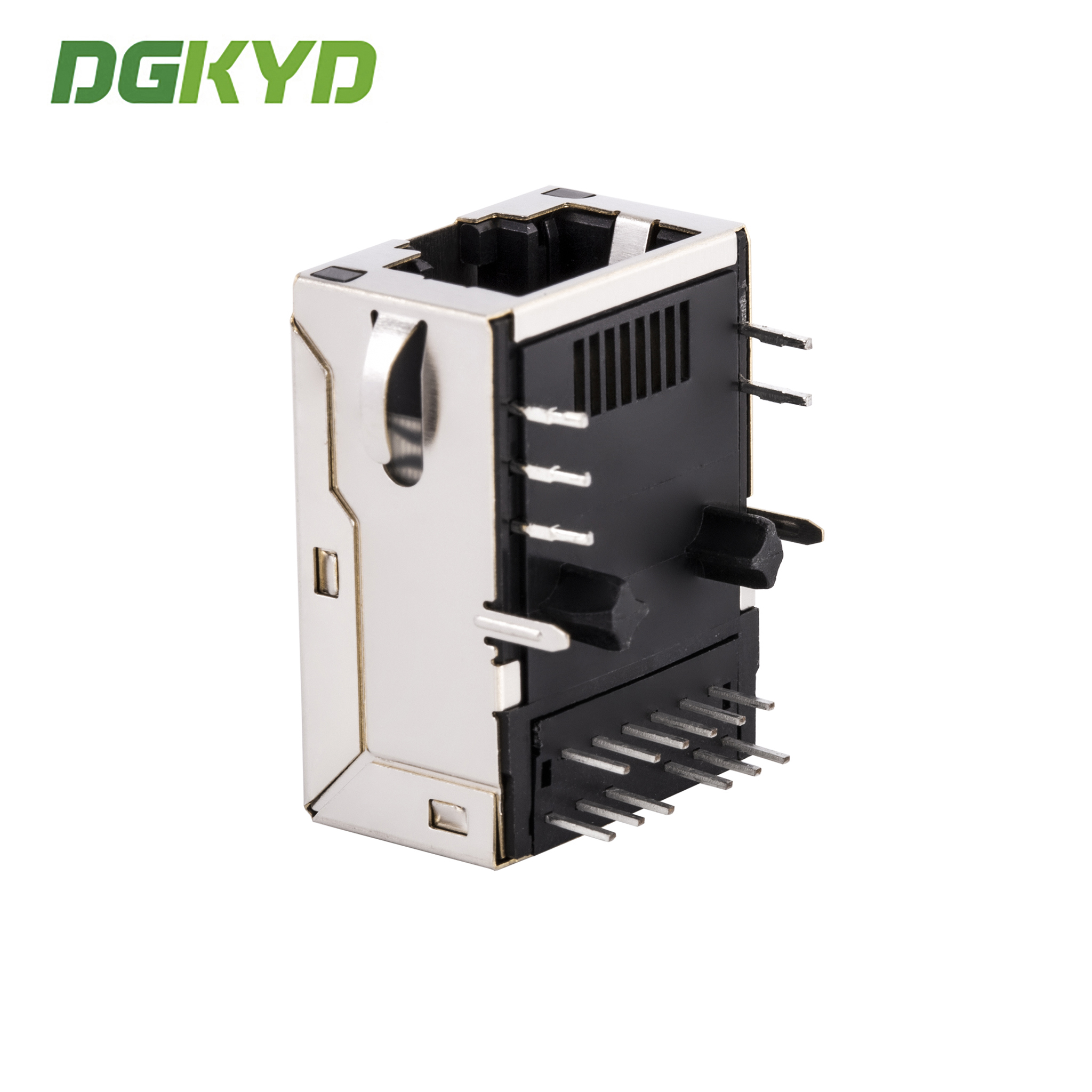

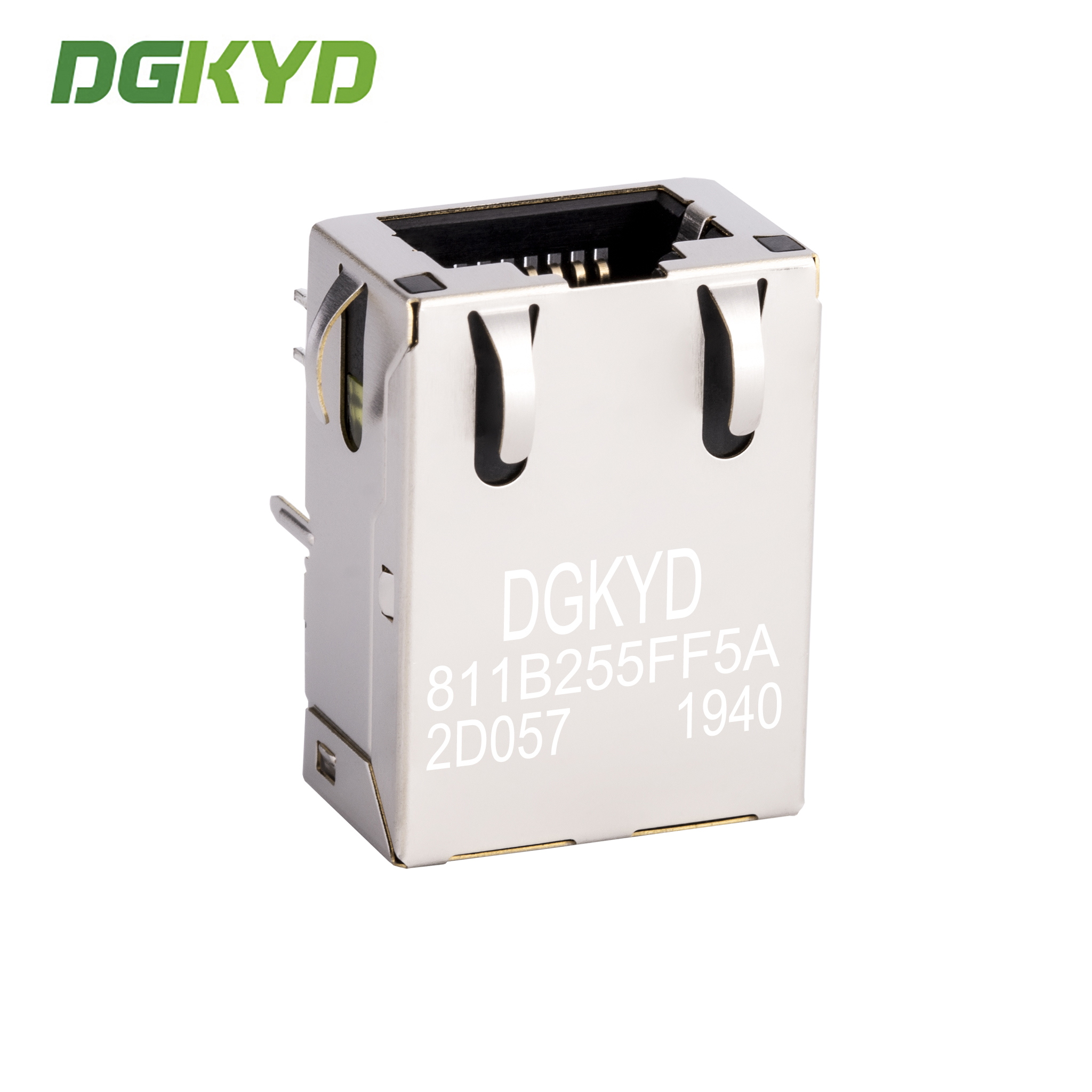

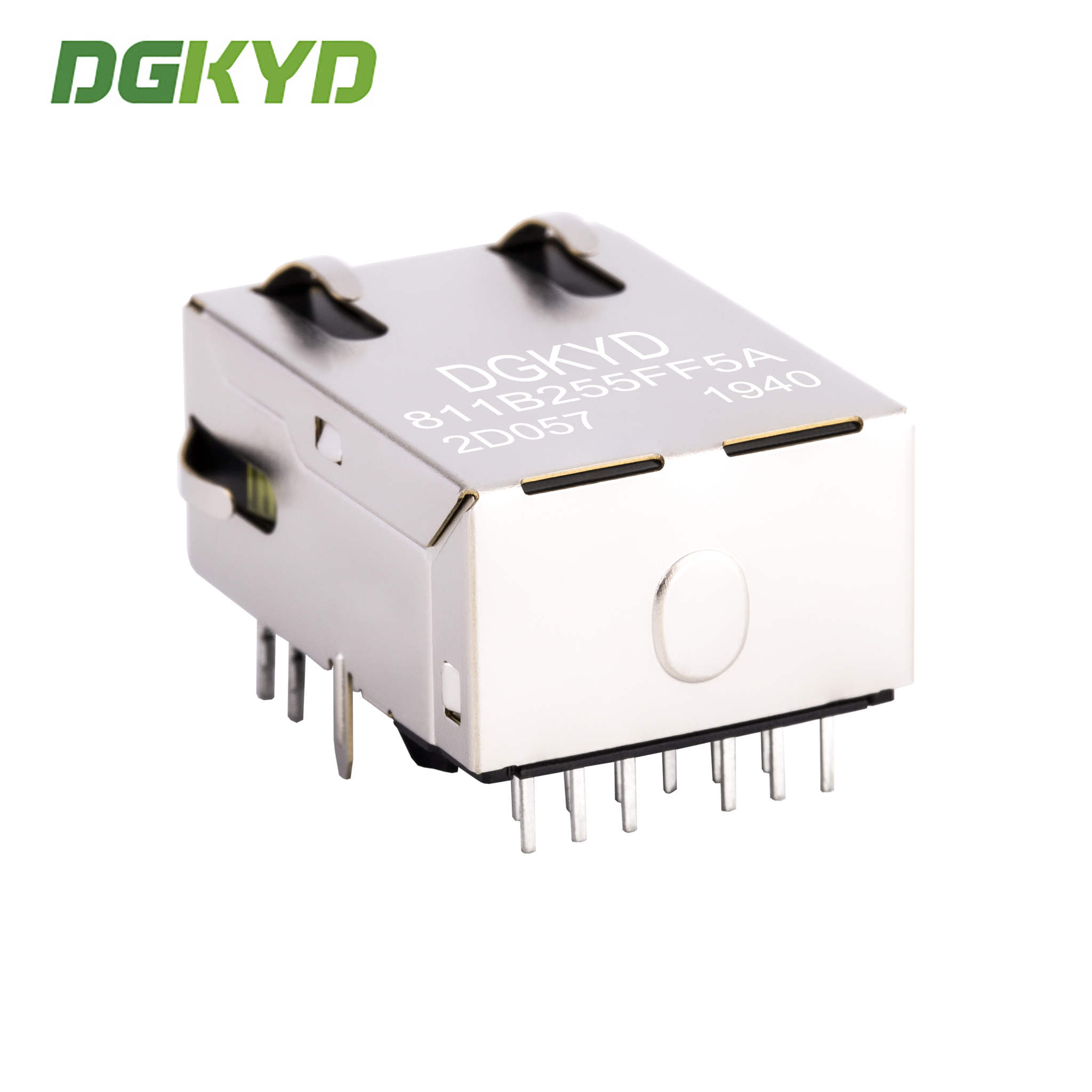

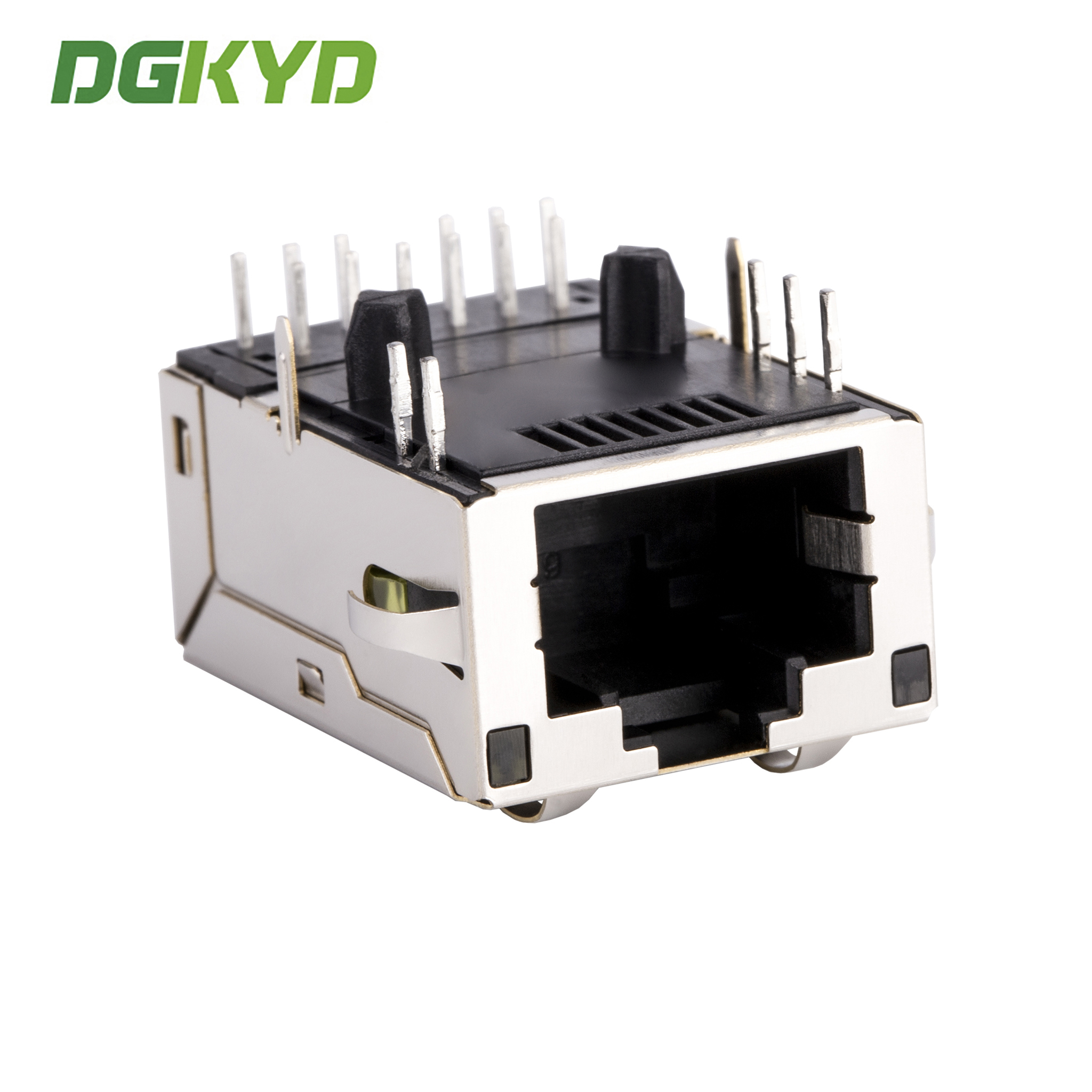

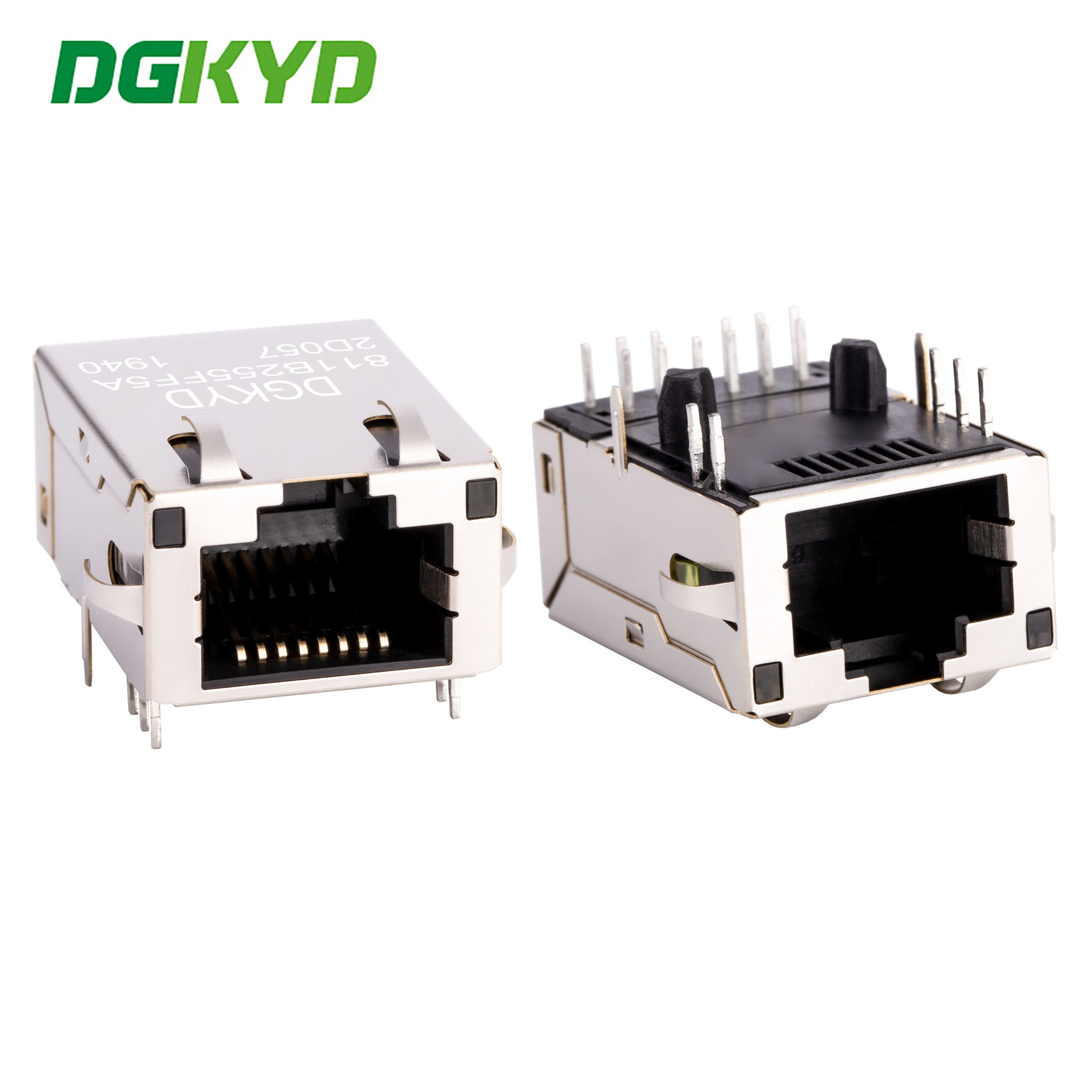

Produktbilder

Technische Spezifikationen

Schnittstellentyp: RJ45-Steckverbinder für 10/100/1000BASE-T Ethernet
Typ: RJ45 mit integrierter Magnetik
Arbeitsfrequenz: Hochfrequenz mit Filterung und Entstörungsmerkmalen
Arbeitstemperatur: -40°C bis 85°C
Lagertemperatur: -40°C bis 85°C
Bleifreies Löten: Wellenlöten Höhe bis 265°C

Fertigungskapazitäten

RJ45-komplette Serie von integrierten Schaltungszubehör, Direktvertrieb vom Hersteller.

Geschäftsmodell: Hersteller
Lieferzeit: Ungefähr zwei Wochen für Standardbestellungen
Anpassungsoptionen:
- LED-Anzeigeleuchte (grün, gelb, rot, orange, blau, zweifarbige LED)
- Abschirmung mit EMI-Fingern oder ohne
- Spulenverhältnis des Magnetkerns
- Vielfältige Optionen für Magnetikschaltungen
- Kontakt-Goldbeschichtung (FU, 3U, 6U, 15U, 30U, 50U)
- Kunststoffgehäusematerial (PBT, PA46, PA9T, LCP)

Unsere Produkte erfüllen Industriestandards für elektrische Eigenschaften, mechanische Abmessungen und Umweltkonformität. Ihre Zufriedenheit ist unser primäres Serviceziel.

Häufig gestellte Fragen

F: Sind Sie ein Handelsunternehmen oder ein Hersteller?

A: Wir sind ein Hersteller. Besuchen Sie gerne unsere Fabrik.

F: Was ist mit Ihrer Lieferzeit?

A: Für Produkte auf Lager Lieferung innerhalb von 5–7 Werktagen nach Zahlungseingang. Für kundenspezifische und nicht vorrätige Produkte wird die Lieferzeit je nach Bestellmenge bestätigt.

F: Können Sie Muster zur Verfügung stellen? Sind sie kostenlos?

A: Ja. Wir stellen in der Regel 2–3 Muster von Standardprodukten kostenlos für Testzwecke zur Verfügung.

F: Kann ich mein eigenes Logo darauf anbringen?

A: Ja. Als Hersteller mit 11 Jahren OEM-Erfahrung sind wir voll in der Lage, Produkte nach Ihren Vorgaben anzupassen.
