Gigabit RJ45 Connector with Integrated Transformer and Ethernet Filter RJ45 Jack

Kontakt

Gigabit-RJ45-Anschluss mit integriertem Transformator und Ethernet-Filter RJ45-Steckdose

Min Bestellmenge :	Verhandlung	Preis :	Please contact us to get the latest price.
Verpackung Informationen :	Tablett im Karton	Lieferzeit :	10 Tage
Zahlungsbedingungen :	T/T, D/P, D/A, L/C, Western Union,	Versorgungsmaterial-Fähigkeit :	100.000 Stück/Tag

Herkunftsort:	Dongguan von China	Markenname:	DGKYD
Zertifizierung:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modellnummer:	DGKYD111Q450AE6A1D
Dokumentieren:	DGKYD111Q450AE6A1D.pdf

Detailinformationen
Produkttyp:	RJ45	Einkapselungsmethode:	Single Inline-Paket
PCB Mount Style:	TAUCHEN	Form:	Rechteck
Schild:	Messing	Kunststoffgehäusematerial:	Schwarzes PBT
Anzahl der Pins:	10	Anzahl der Kerne:	8
Abmessung (mm):	16 * 21,1 * 13,45	Goldbeschichtung auf Kontaktstiften:	6U
Betriebstemperatur:	- 40 ℃ ~ 85 ℃	Lagertemperatur:	- 40 ℃ ~ 85 ℃
Hervorheben:	Verbindungsstück des Gigabit-RJ45 , Integrierte RJ45-Buchse mit Transformator , Ethernet-Filter-RJ45-Anschluss

Produkt-Beschreibung

Produktübersicht

RJ45 Ethernet-Port-Steckverbinder mit integriertem Gigabit-Transformator und Ethernet-Filter. Teilenummer: DGKYD111Q450AE6A1D.

Dieser modulare Buchsensteckverbinder verfügt über ein integriertes Magnetikmodul, integrierte LED-Anzeigen und ein abgeschirmtes Metallgehäuse, das für eine zuverlässige Hochgeschwindigkeits-Netzwerkkonnektivität auf Leiterplatten entwickelt wurde.

Technische Parameter

Teilenummer	DGKYD111Q450AE6A1D	Marke	DGKYD / OEM / ODM
Produkttyp	Steckverbinder-Modular	Steckverbinder-Stil	Buchse
Buchsentyp	RJ45	Steckverbindertyp	Modulare Buchse
Verriegelungsart	Standard	Verriegelung	TAB-DOWN
Filter	Mit Filter	LED-Option	Mit LED
LED-Farbe	Grün / Grün-Orange	Panel-Anschläge	Mit Panel-Anschlägen
Abgeschirmt	Mit Metallabschirmung	Anwendbar auf	Leiterplatte
Port-Konfiguration	Einzelport	Anzahl der Positionen	10
Buchsen-Konfiguration	1X1	Anschlüsse pro Port	8
Abschirmmaterial	Kupferlegierung, vorplattiert mit Nickel	PCB-Montagerichtung	Seiten-Einlass (Rechtwinklig)
Beschichtung des Kontakt-Mating-Bereichs	Gold 6u	Basismaterial des Kontakts	Phosphorbronze
Beschichtungsmaterial des Lötanschlusses	Zinn-Blei über Nickel	PCB-Montagestil	Durchsteckmontage
Anschlussmethode an PC-Platine	Durchsteckmontage-Press-Fit	Board-Lock	Mit / Ohne Board-Lock
Gehäusematerial	PBT Polyester	Gehäusefarbe	Schwarz
Gehäusematerialtemperatur	Standard	UL-Entflammbarkeitsklasse	UL 94V-0

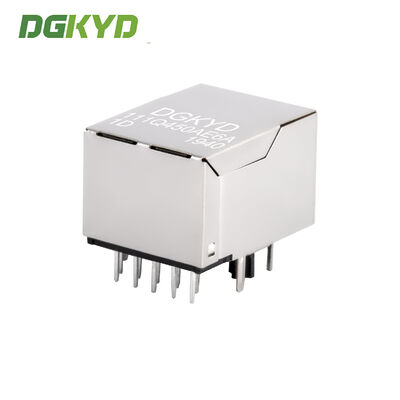

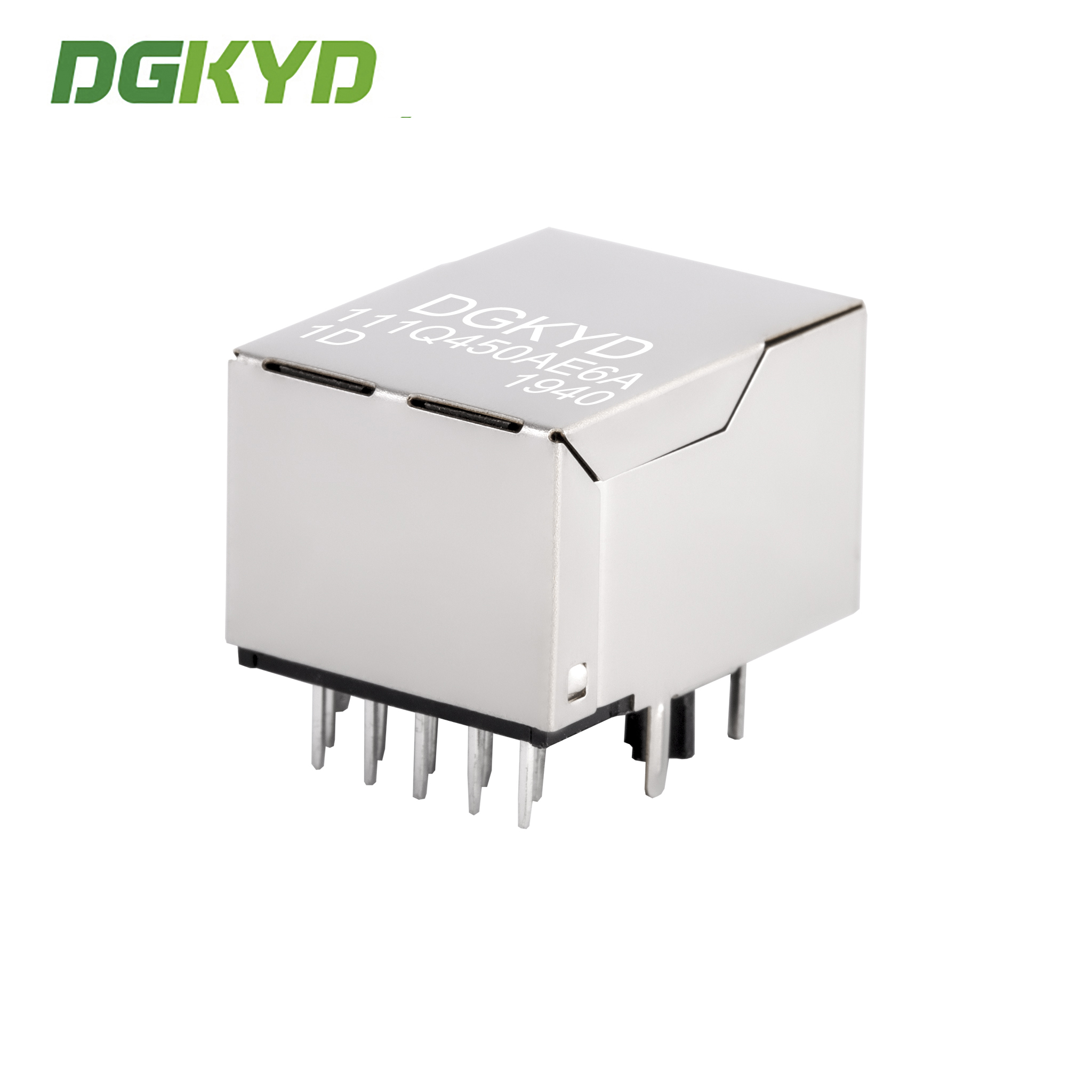

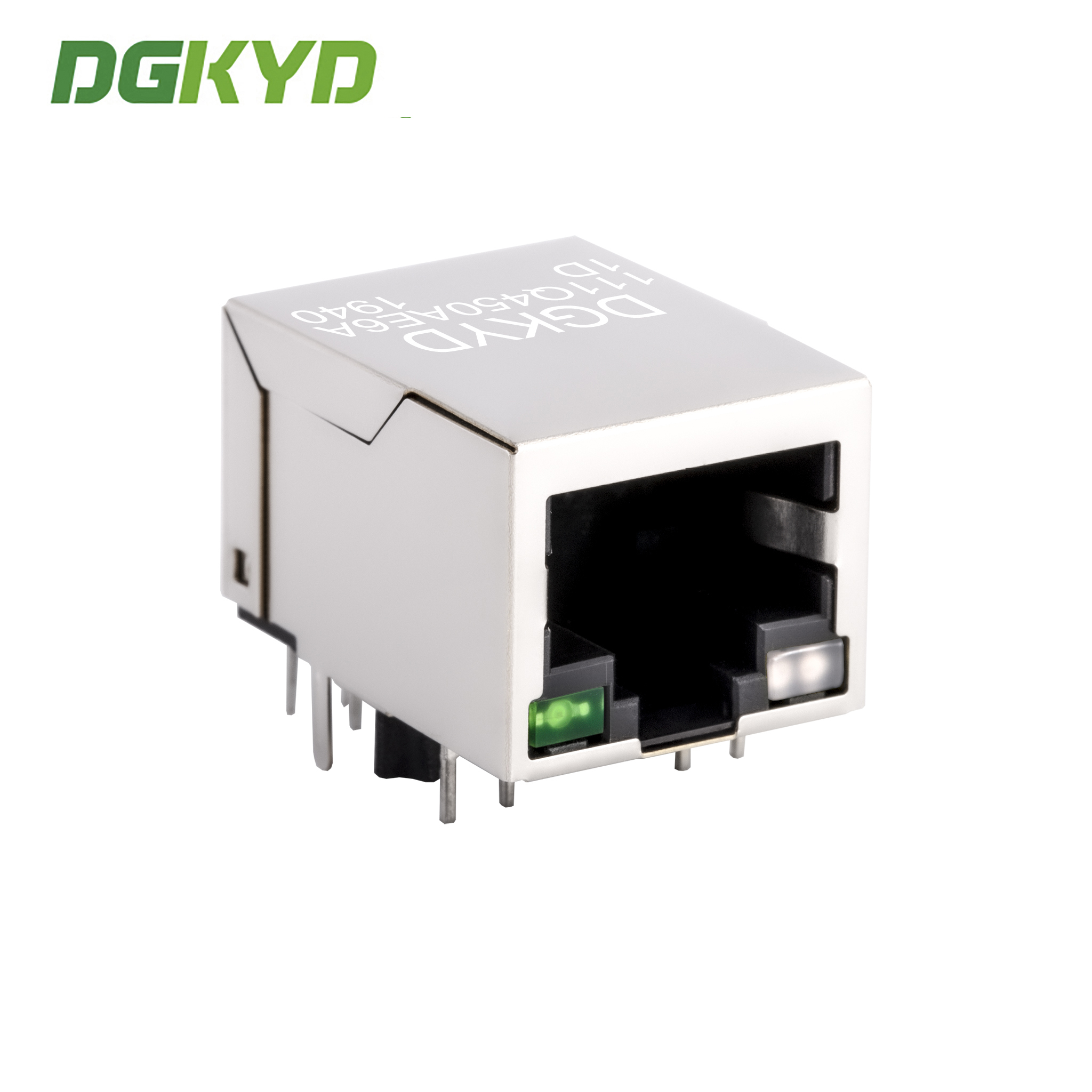

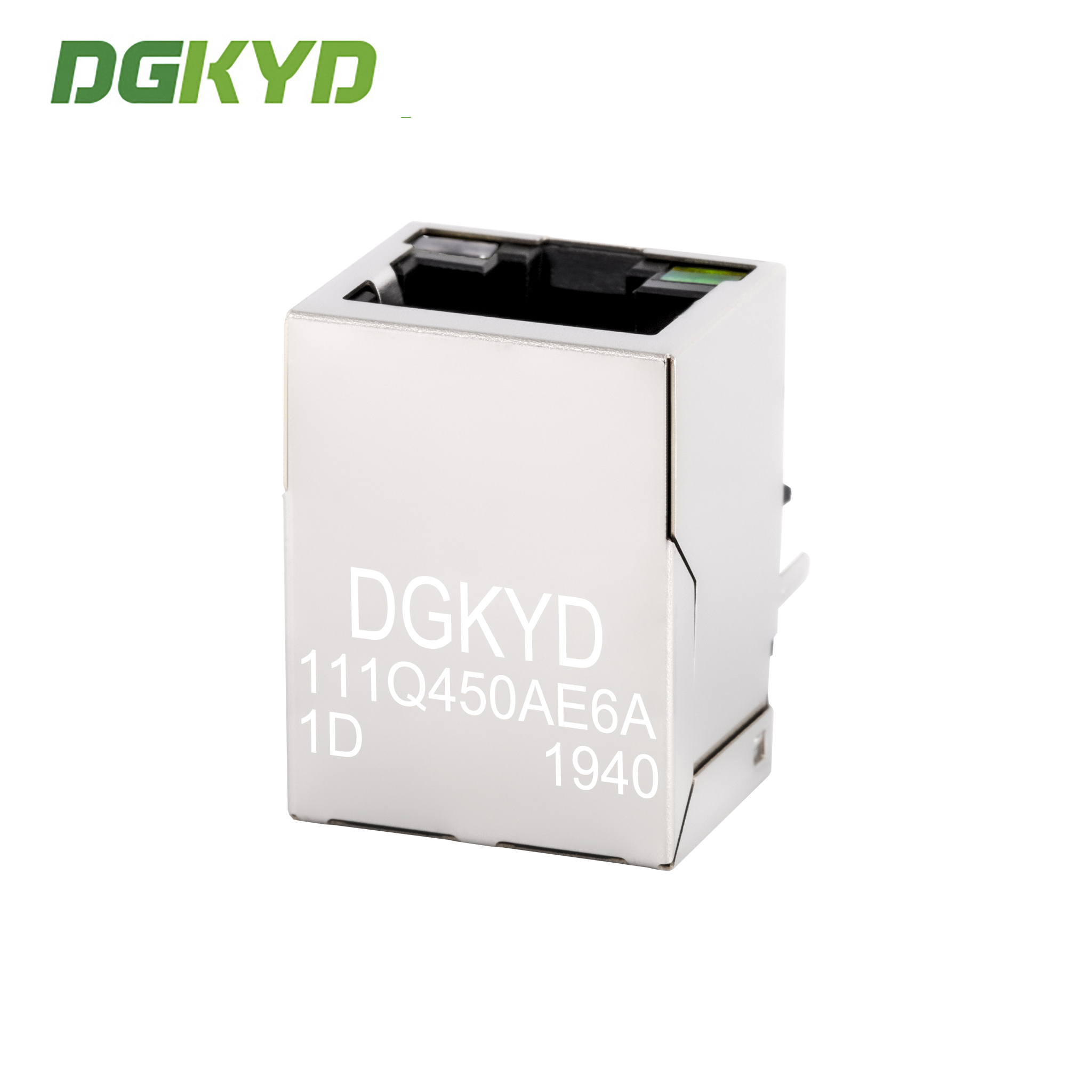

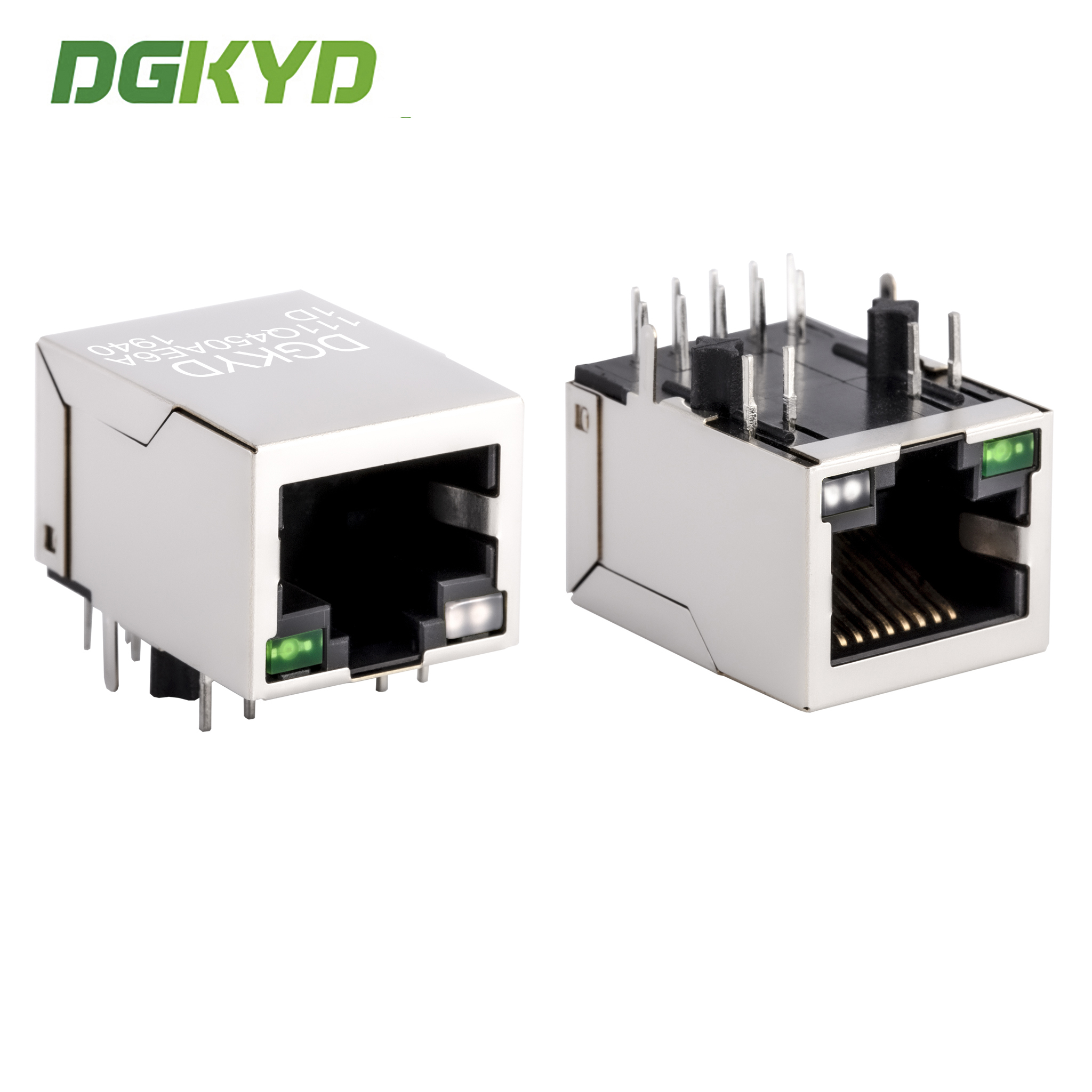

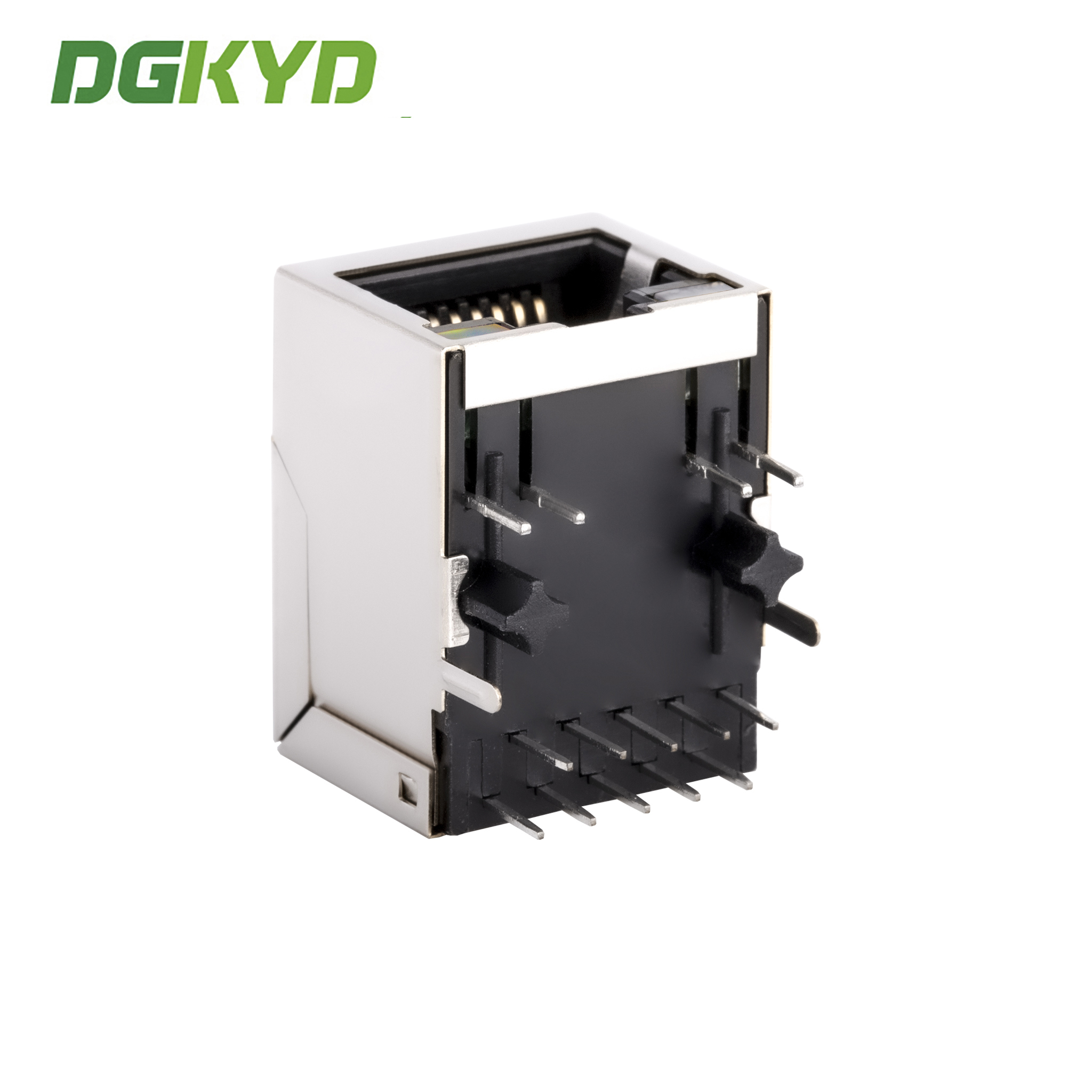

Produktbilder

Technische Spezifikationen

Schnittstellentyp: RJ45-Steckverbinder für 10/100/1000BASE-T Ethernet
Typ: RJ45 mit integrierter Magnetik
Arbeitsfrequenz: Hochfrequenz mit Filterung und Entstörungsmerkmalen
Betriebstemperatur: -40°C bis 85°C
Lagertemperatur: -40°C bis 85°C
Bleifreies Löten: Wellenlötungshöhe bis zu 265°C

Fertigungskapazitäten

RJ45-komplette Serie von integrierten Schaltungszubehör, Direktvertrieb durch den Hersteller.

Geschäftsmodell: Hersteller
Lieferzeit: Ungefähr zwei Wochen für Standardbestellungen
Anpassungsoptionen:
- LED-Anzeigeleuchte (grün, gelb, rot, orange, blau, zweifarbige LED)
- Abschirmung mit EMI-Fingern oder ohne
- Spulenverhältnis des Magnetkerns
- Diversifizierungsoptionen für Magnetikschaltungen
- Kontakt-Goldbeschichtung (FU, 3U, 6U, 15U, 30U, 50U)
- Kunststoffgehäusematerial (PBT, PA46, PA9T, LCP)

Unsere Produkte erfüllen Industriestandards für elektrische Eigenschaften, mechanische Abmessungen und Umweltkonformität. Ihre Zufriedenheit ist unser primäres Serviceziel.

Häufig gestellte Fragen

F: Sind Sie ein Handelsunternehmen oder ein Hersteller?

A: Wir sind ein Hersteller. Willkommen, unsere Fabrik zu besuchen.

F: Was ist mit Ihrer Lieferzeit?

A: Für Produkte auf Lager Lieferung innerhalb von 5-7 Werktagen nach Zahlungseingang. Für kundenspezifische und nicht vorrätige Produkte wird die Lieferzeit basierend auf der Bestellmenge bestätigt.

F: Können Sie Muster zur Verfügung stellen? Sind sie kostenlos?

A: Ja. Wir stellen in der Regel 2-3 Muster von Standardprodukten kostenlos für Testzwecke zur Verfügung.

F: Kann ich mein eigenes Logo darauf anbringen?

A: Ja. Als Hersteller mit 11 Jahren OEM-Erfahrung sind wir voll und ganz in der Lage, Produkte nach Ihren Vorgaben anzupassen.
