Multi Port RJ45 Connector with Integrated Magnetic 8p12c Poe Filter for PCB Communication

Kontakt

Multiport-RJ45-Anschluss mit integriertem magnetischen 8p12c-Poe-Filter für PCB-Kommunikation

Min Bestellmenge :	Verhandlung	Preis :	Please contact us to get the latest price.
Verpackung Informationen :	384Tablett im Karton	Lieferzeit :	10 Tage
Zahlungsbedingungen :	T/T, D/P, D/A, L/C, Western Union,	Versorgungsmaterial-Fähigkeit :	100.000 Stück/Tag

Herkunftsort:	Dongguan von China	Markenname:	DGKYD
Zertifizierung:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modellnummer:	DGKYD414Q199DF5A2DPB057(POE+)
Dokumentieren:	DGKYD414Q199DF5A2DPB057(POE...+).pdf

Detailinformationen
Produkttyp:	RJ45	Einkapselungsmethode:	1X4 Inline-Paket
PCB Mount Style:	TAUCHEN	Form:	Rechteck
Schild:	Messing	Kunststoffgehäusematerial:	Schwarz PA66
Anzahl der Pins:	12	Anzahl der Kerne:	8
Abmessung (mm):	58,28 * 32,65 * 13,5	Goldbeschichtung auf Kontaktstiften:	30U
Betriebstemperatur:	- 40 ℃ ~ 85 ℃	Lagertemperatur:	- 40 ℃ ~ 85 ℃
Hervorheben:	Integriertes magnetisches Verbindungsstück RJ45 , 8p12c Modular-Buchse , RJ45-Modularbuchse mit PoE-Filter

Produkt-Beschreibung

Mehrport-RJ45-Steckverbinder mit integrierter Magnetik 8p12c PCB-Kommunikation Poe-Filter DGKYD414Q199DF5A2DPB057

Produktinformationen

Teilenummer: DGKYD414Q199DF5A2DPB057

Produktdokumentation: DGKYD414Q199DF5A2DPB057(POE+).pdf

Technische Parameter

Parameter	Wert	Parameter	Wert
Teilenummer	DGKYD414Q199DF5A2DPB057	Marke	DGKYD/OEM/ODM
Produkttyp	Steckverbinder-Modular	Steckverbinder-Stil	Buchse
Buchsentyp	RJ45	Steckverbinder-Typ	Modularbuchse
Verriegelungsart	Standard	Verriegelung	TAB-UP
Filter	Mit Filter	LED-Option	Mit LED
LED-Farbe	Grün/Orange-Gelb	Panel-Anschläge	Mit Panel-Anschlägen
Geschirmt	Mit Metallabschirmung	Anwendbar für	Leiterplatte
Port-Konfiguration	1X4 Port	Anzahl der Positionen	12
Buchsenkonfiguration	1X4	Anschlüsse pro Port	8
Abschirmungsmaterial	Kupferlegierung vorplattiert mit Nickel	PCB-Montagerichtung	Seiten-Einlass (Rechtwinklig)
Beschichtung der Kontakt-Steckfläche	Gold 30u	Basismaterial des Kontakts	Phosphorbronze
Beschichtungsmaterial des Lötstutzens	Zinn-Blei über Nickel	PCB-Montageart	Durchsteckmontage
Anschlussmethode an die Leiterplatte	Durchsteckmontage-Press-Fit	Board-Lock	Mit/Ohne Board-Lock
Gehäusematerial	PA66 Polyester	Gehäusefarbe	Schwarz
Gehäusematerialtemperatur	Standard	UL-Entflammbarkeitsklasse	UL 94V-0

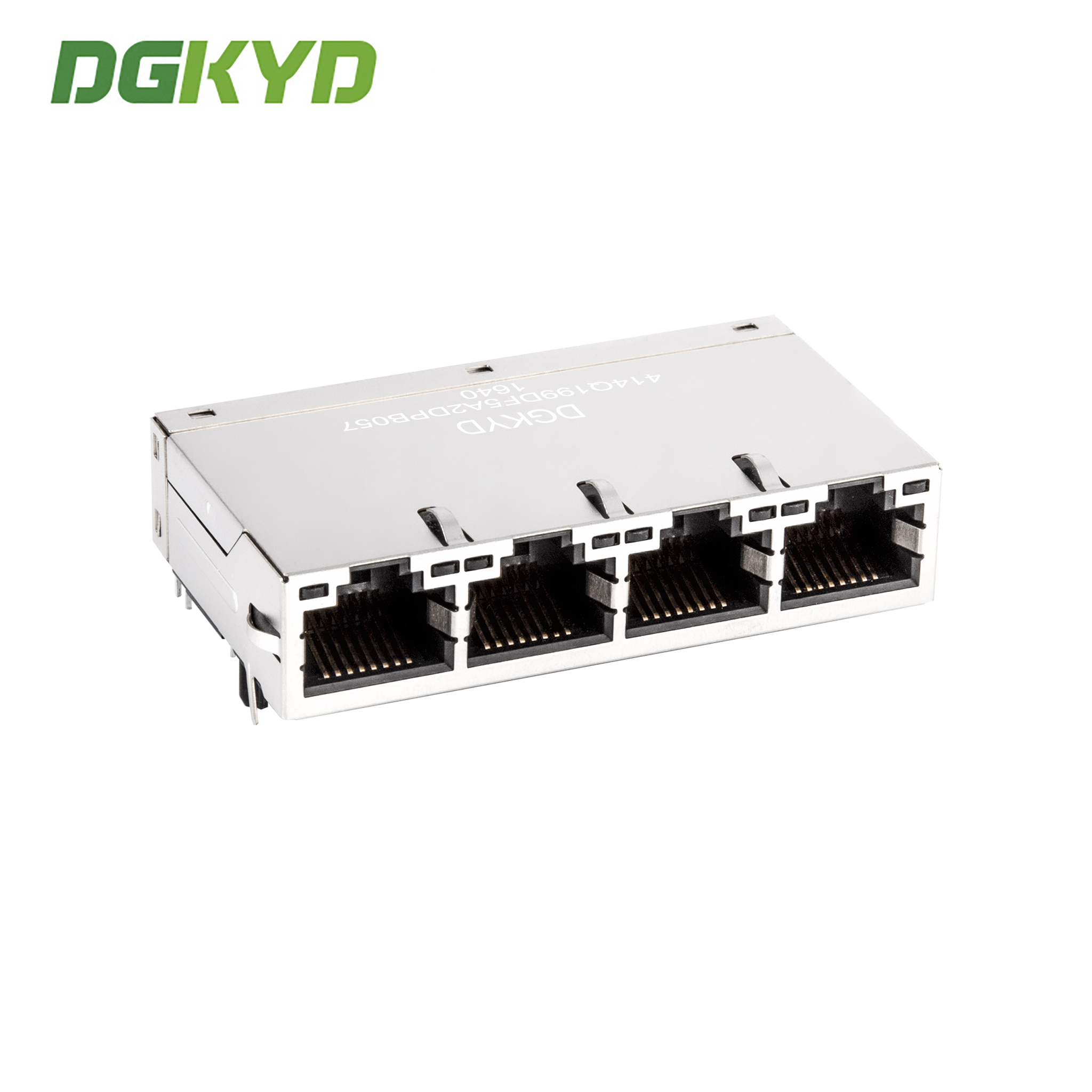

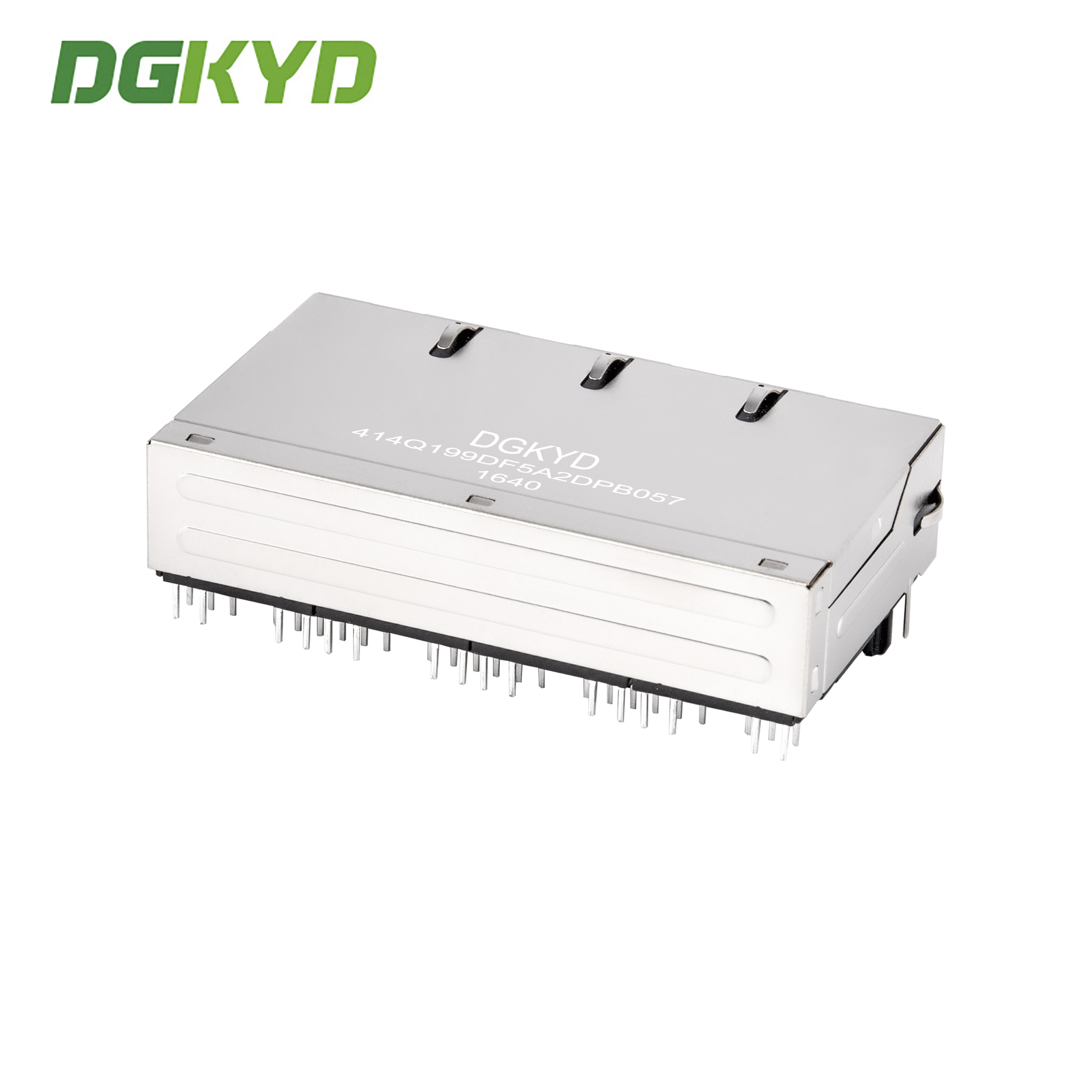

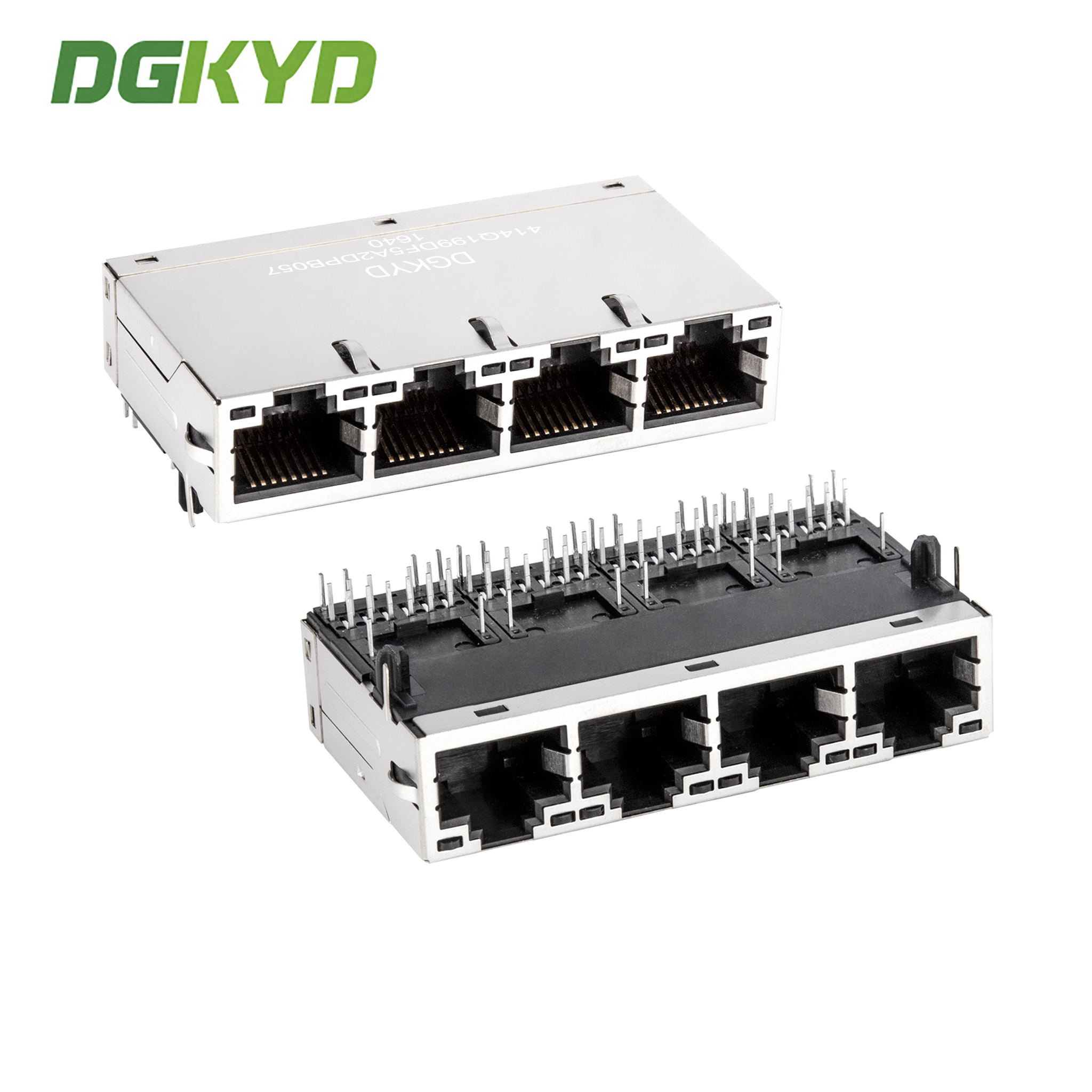

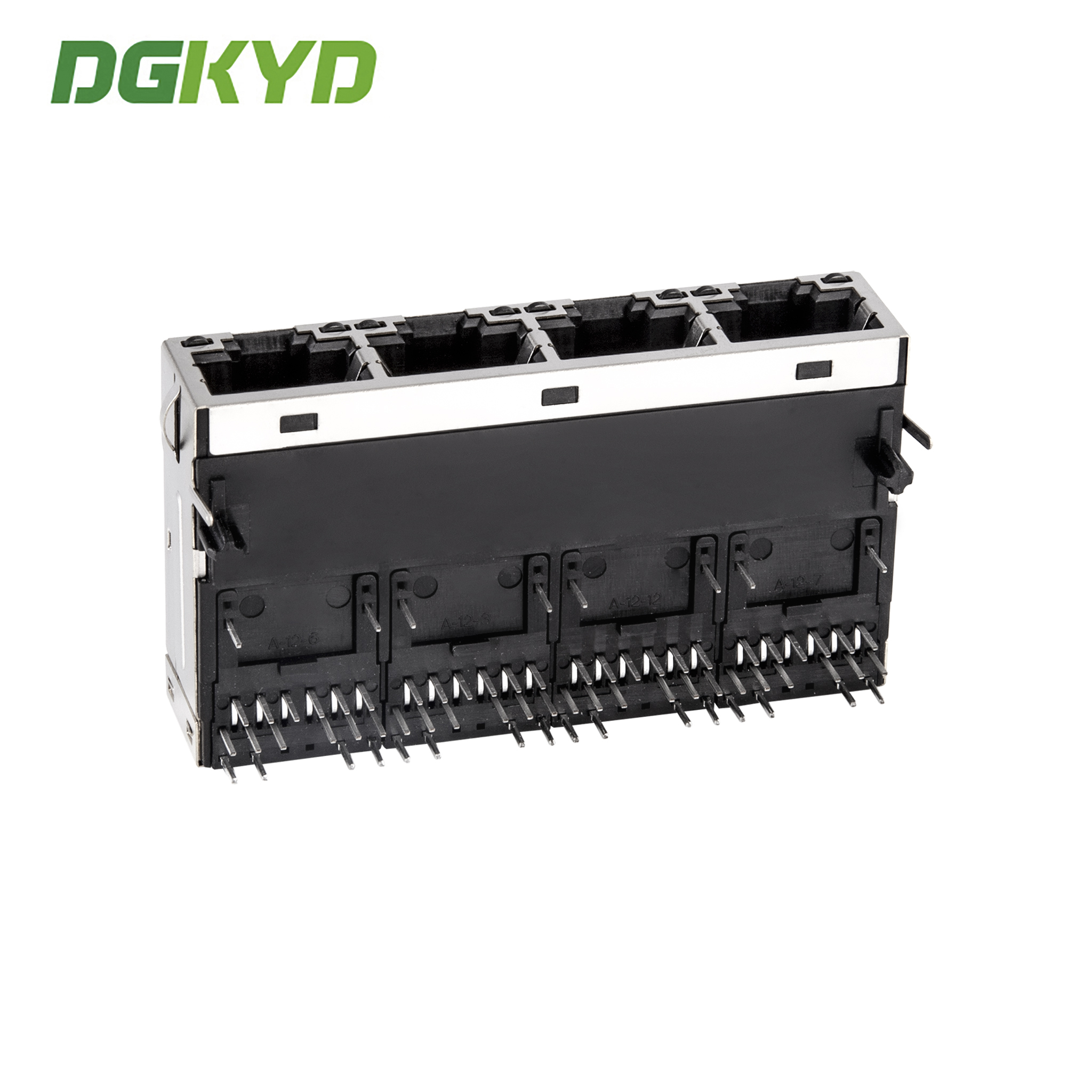

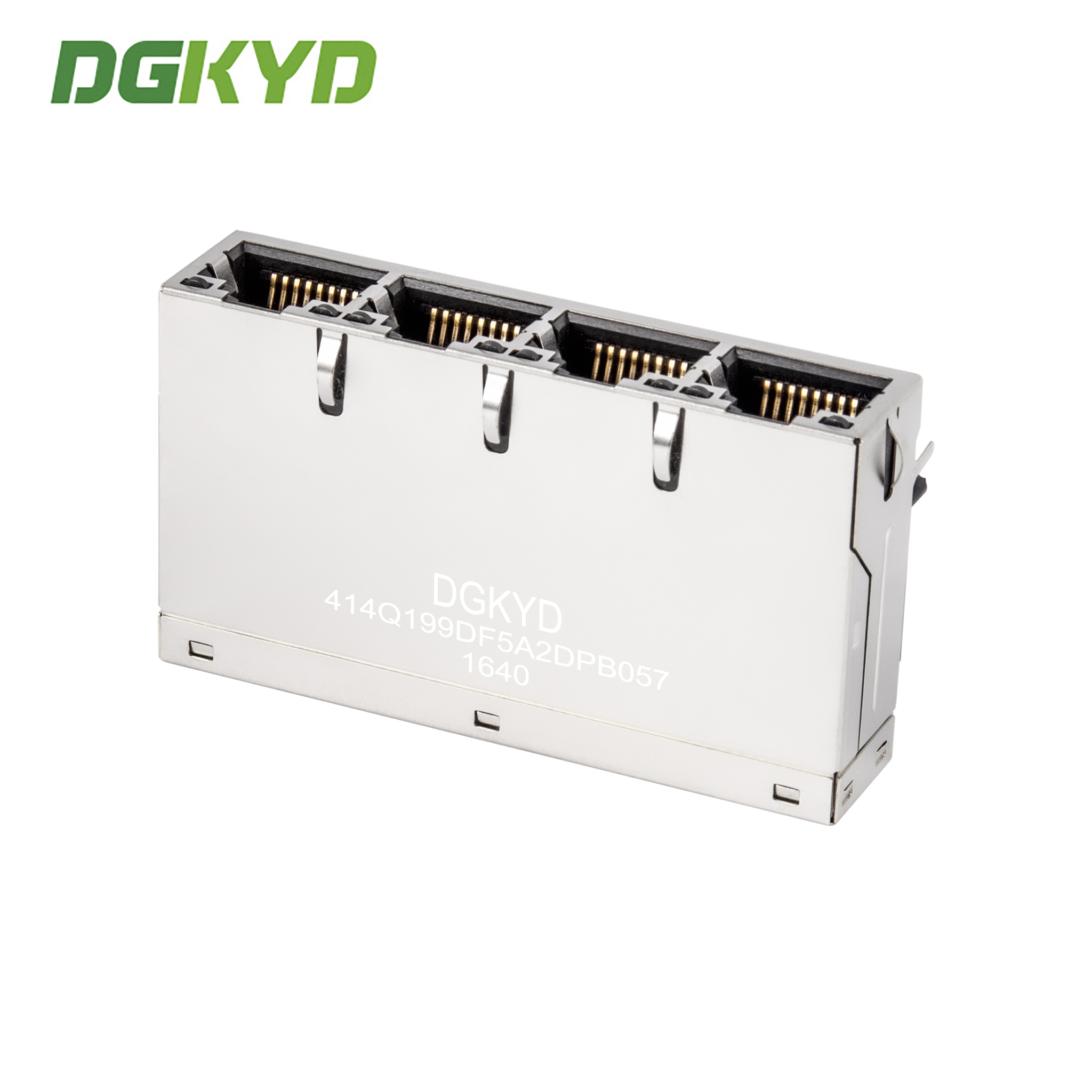

Produktbilder

Technische Spezifikationen

Schnittstellentyp: RJ45-Steckverbinder für 10/100/1000BASE-T Ethernet
Typ: RJ45 mit integrierter Magnetik
Arbeitsfrequenz: Hochfrequenz mit Filter- und Entstörungsmerkmalen
Arbeitstemperatur: -40°C bis 85°C
Lagertemperatur: -40°C bis 85°C
Bleifreies Löten: Wellenlöten bis zu 265°C

Fertigungskapazitäten

RJ45-Vollserie von integrierten Schaltungszubehör, Direktvertrieb durch den Hersteller

Geschäftsmodell: Hersteller
Lieferzeit: ca. zwei Wochen für Standardbestellungen
Anpassungsoptionen:
- LED-Anzeigelicht (grün, gelb, rot, orange, blau, zweifarbige LED)
- Abschirmung mit EMI-Fingern oder ohne
- Spulenverhältnis des Magnetkerns
- Diversifizierungsoptionen für Magnetkreise
- Kontakt-Goldbeschichtung (FU, 3U, 6U, 15U, 30U, 50U)
- Kunststoffgehäusematerial (PBT, PA46, PA9T, LCP)

Unsere Produkte erfüllen Industriestandards für elektrische Eigenschaften, mechanische Abmessungen und Umweltkonformität. Ihre Zufriedenheit ist unser primäres Serviceziel!

Häufig gestellte Fragen

F: Sind Sie ein Handelsunternehmen oder ein Hersteller?

A: Wir sind ein Hersteller. Willkommen, unsere Fabrik zu besuchen.

F: Was ist mit Ihrer Lieferzeit?

A: Für Produkte auf Lager Lieferung innerhalb von 5-7 Werktagen nach Zahlungseingang. Für kundenspezifische und nicht vorrätige Produkte wird die Lieferzeit basierend auf der Bestellmenge bestätigt.

F: Können Sie Muster zur Verfügung stellen? Sind sie kostenlos?

A: Ja. Wir stellen in der Regel 2-3 Muster von Standardprodukten kostenlos für Testzwecke zur Verfügung.

F: Kann ich mein eigenes Logo darauf anbringen?

A: Ja. Als Hersteller mit 11 Jahren OEM-Erfahrung sind wir voll und ganz in der Lage, Produkte nach Ihren Spezifikationen anzupassen.
