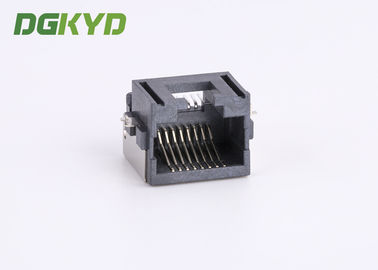

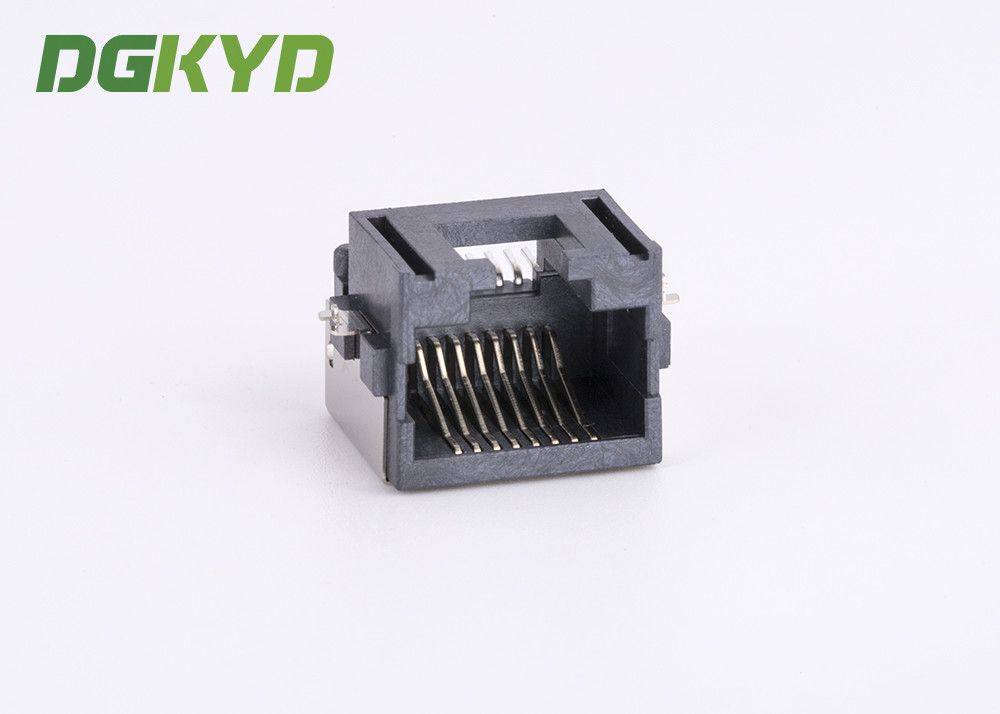

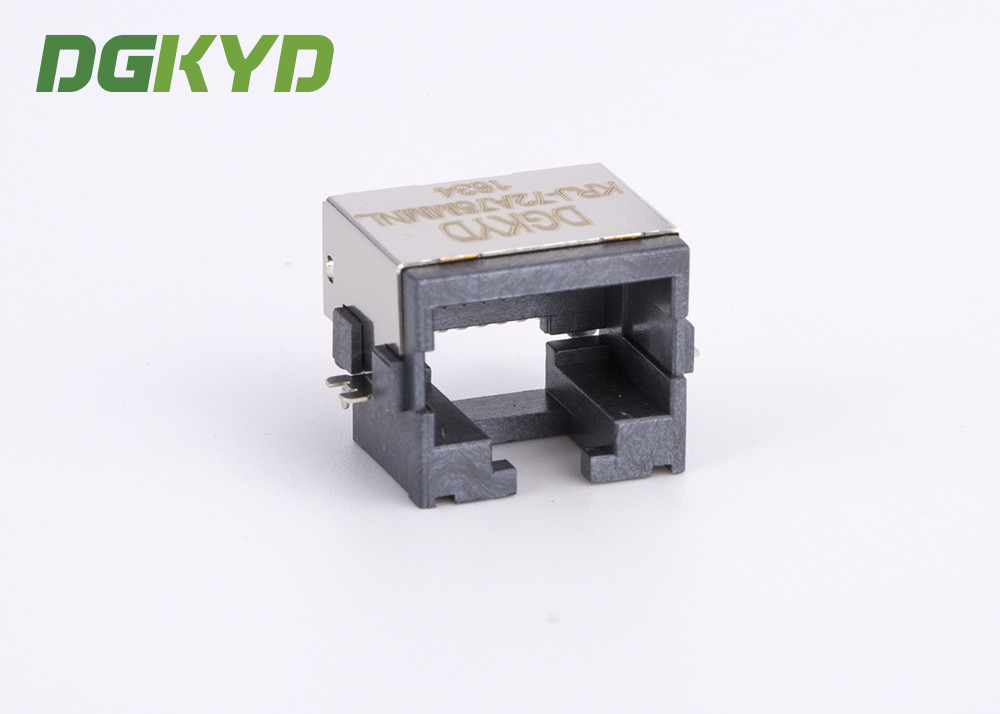

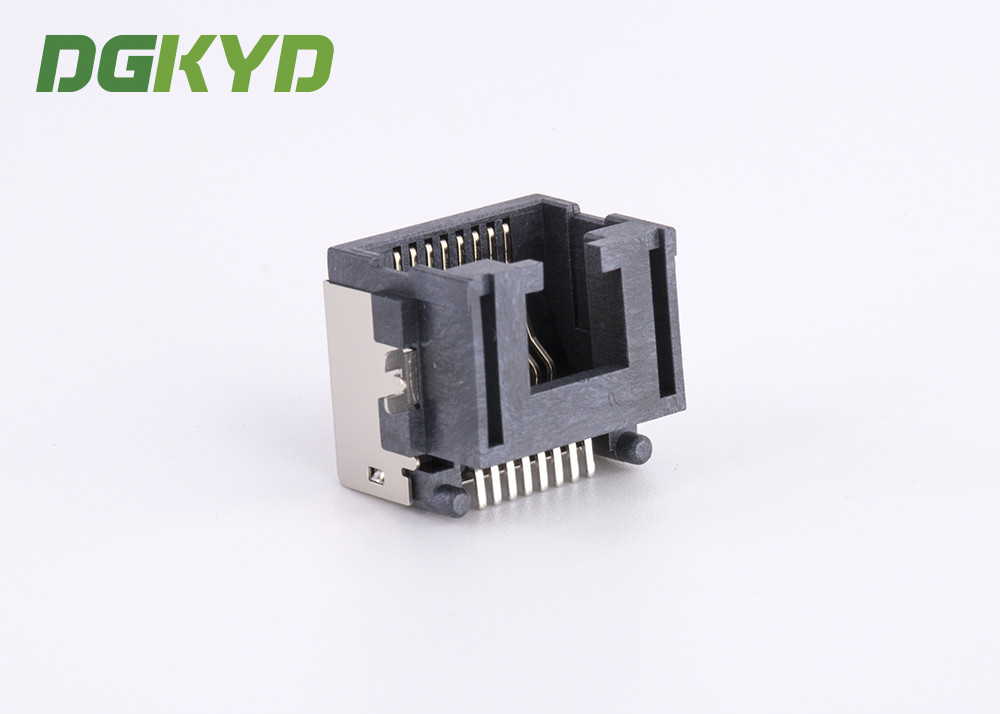

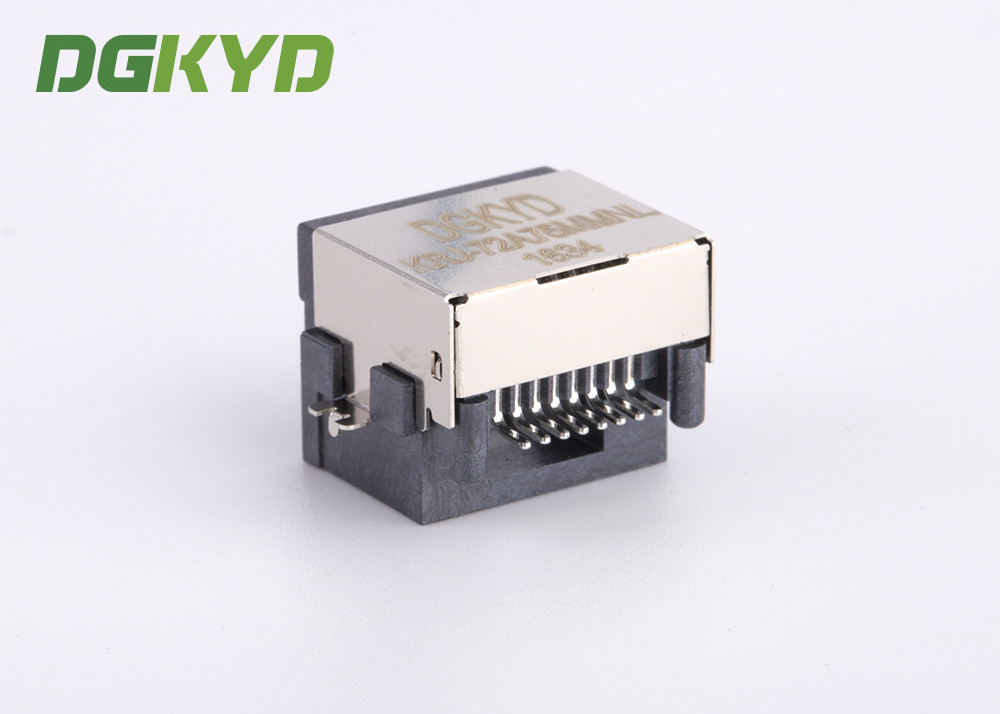

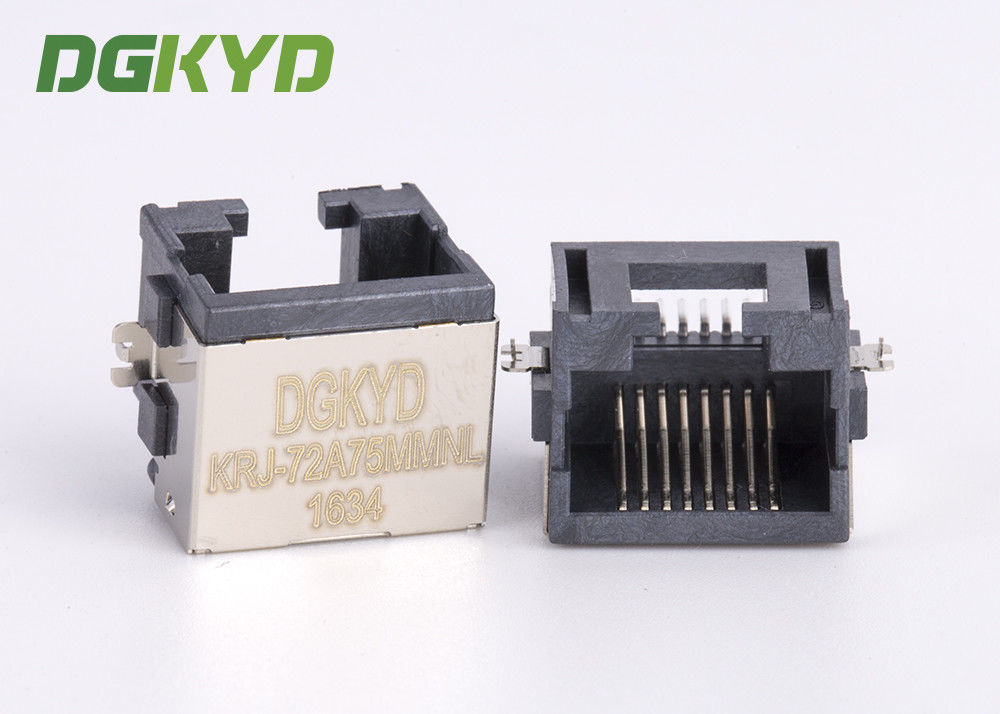

Geschirmter rechtwinkliger Ethernet-Anschluss RJ45 mit extra flachem Profil, 8p8c-Buchse SMD KRJ-72A75MMNL

Produkt-Beschreibung

► Produktbeschreibung

Industrielle RJ45-Anschlussbuchsen mit integrierter Magnetik sind für 260 Grad C PIP-Reflow geeignet, was in die industrielle Montage/Lötprozess passt und einen zusätzlichen Montage-/Lötschritt überflüssig macht. Die dickere Goldbeschichtung verbessert die Korrosionsbeständigkeit und reduziert elektrische Probleme über die gesamte Lebensdauer des Geräts, wodurch die Steckverbinder haltbarer und zuverlässiger werden. Mit seinem erweiterten Temperaturbereich ermöglicht der Steckverbinder den Kunden den Einsatz industrieller RJ45-Steckverbinder in industriellen Umgebungen.

• Interne Magnetik werden zu 100 % elektrisch auf HI-POT und Funktionalität getestet
• Geeignet für CAT5&6 Fast-Ethernet-Kabel oder besser UTP
• 350 uH minimal OCL mit 8 mA Vorspannungsstrom
• Hohe Leistung für maximale EMI-Unterdrückung
• Mindestens 1500 Vrms Isolation gemäß IEEE 802.3-Anforderung
•  ROHS-6 Peak-Wellenlöttemperatur-Bewertung 260℃
• Betriebstemperaturbereich: -40℃ bis +85℃
• Lagertemperaturbereich: -40℃ bis +85℃
• Länge: 12,3 mm

Elektrische Spezifikationen bei 25℃

．Einfügedämpfung: 1-100 MHz -1,0 dB max

．Rückflussdämpfung: 1-30 MHz -16,0 dB min

            30-60 MHz -14,0 dB min

            60-80 MHz -10,0 dB min

．Übersprechen: 1-30 MHz -40,0 dB min

         30-60 MHz -35,0 dB min

         60-80 MHz -30,0 dB min

．CMR: 1-100 MHz -35 dB min

．Hi-Pot: 1500 V AC 6S 1 mA

．Übersetzungsverhältnis: 1CT:1CT±3%

．OCL: 350 uH  @100 kHz 100 mV 8 mA  DC

► Produktzeichnung
