Produkt-Beschreibung

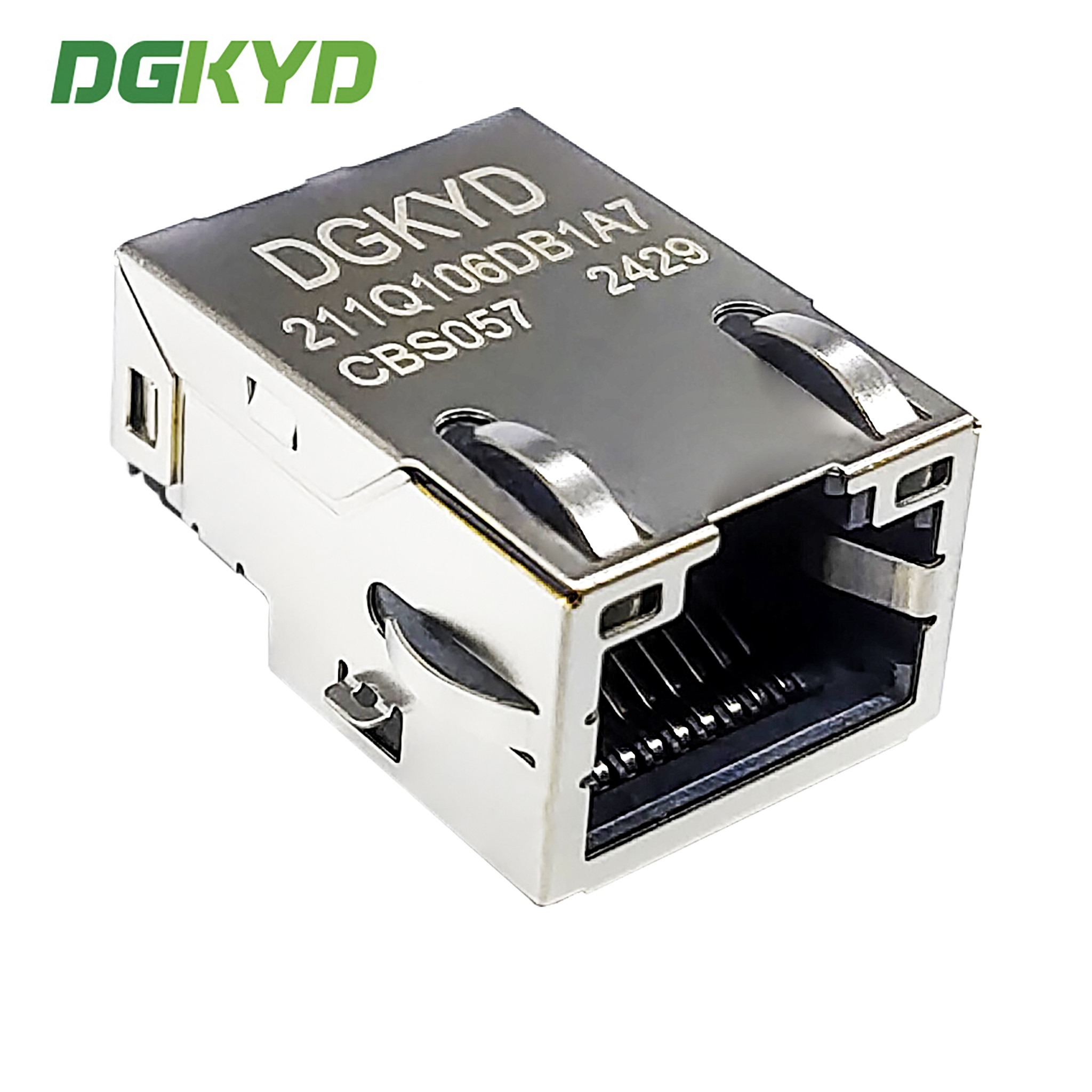

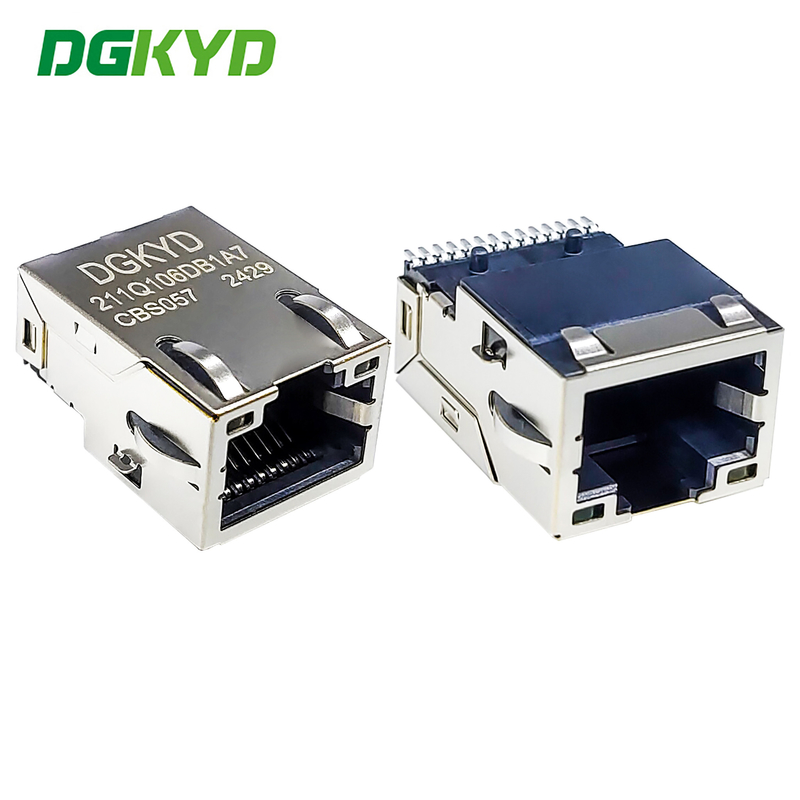

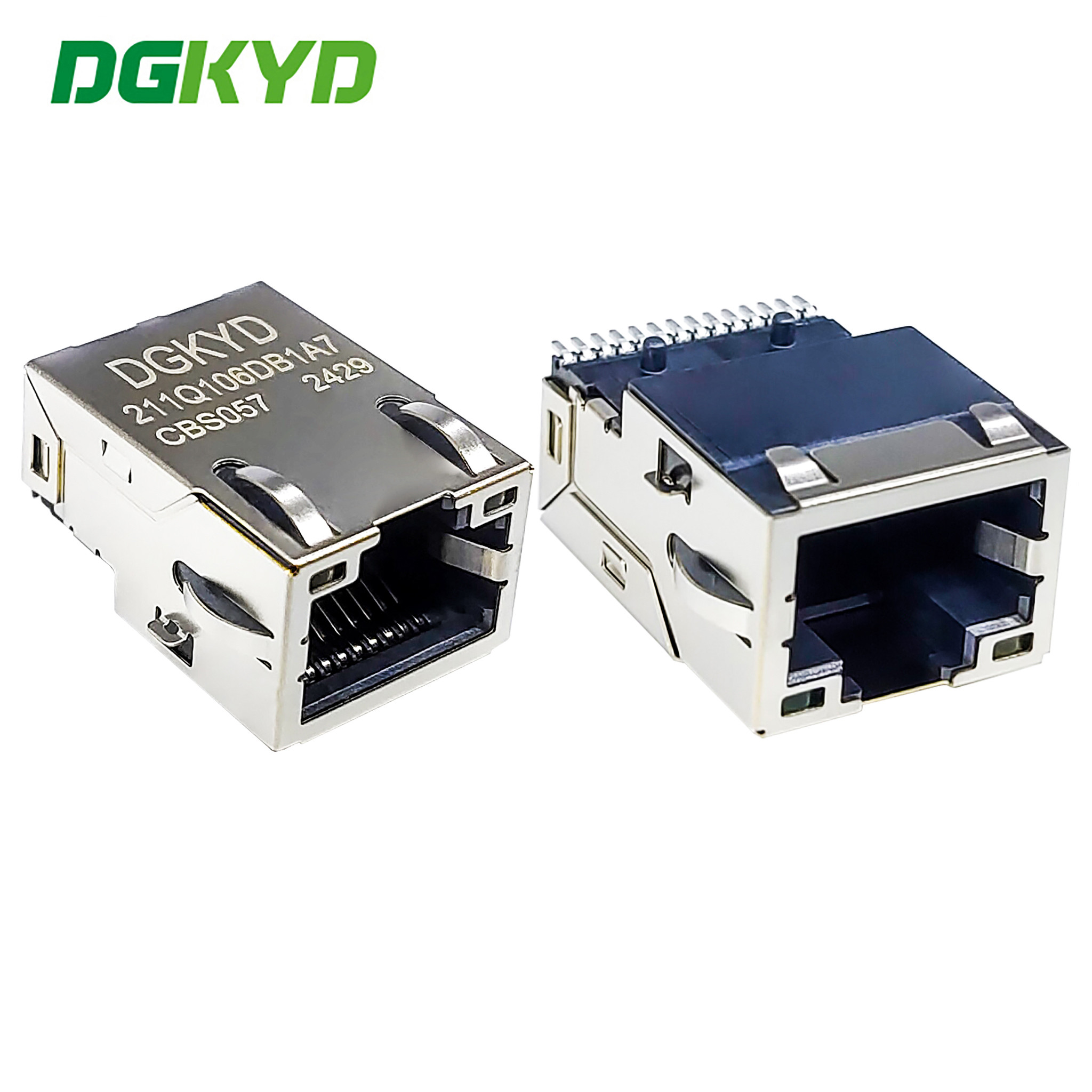

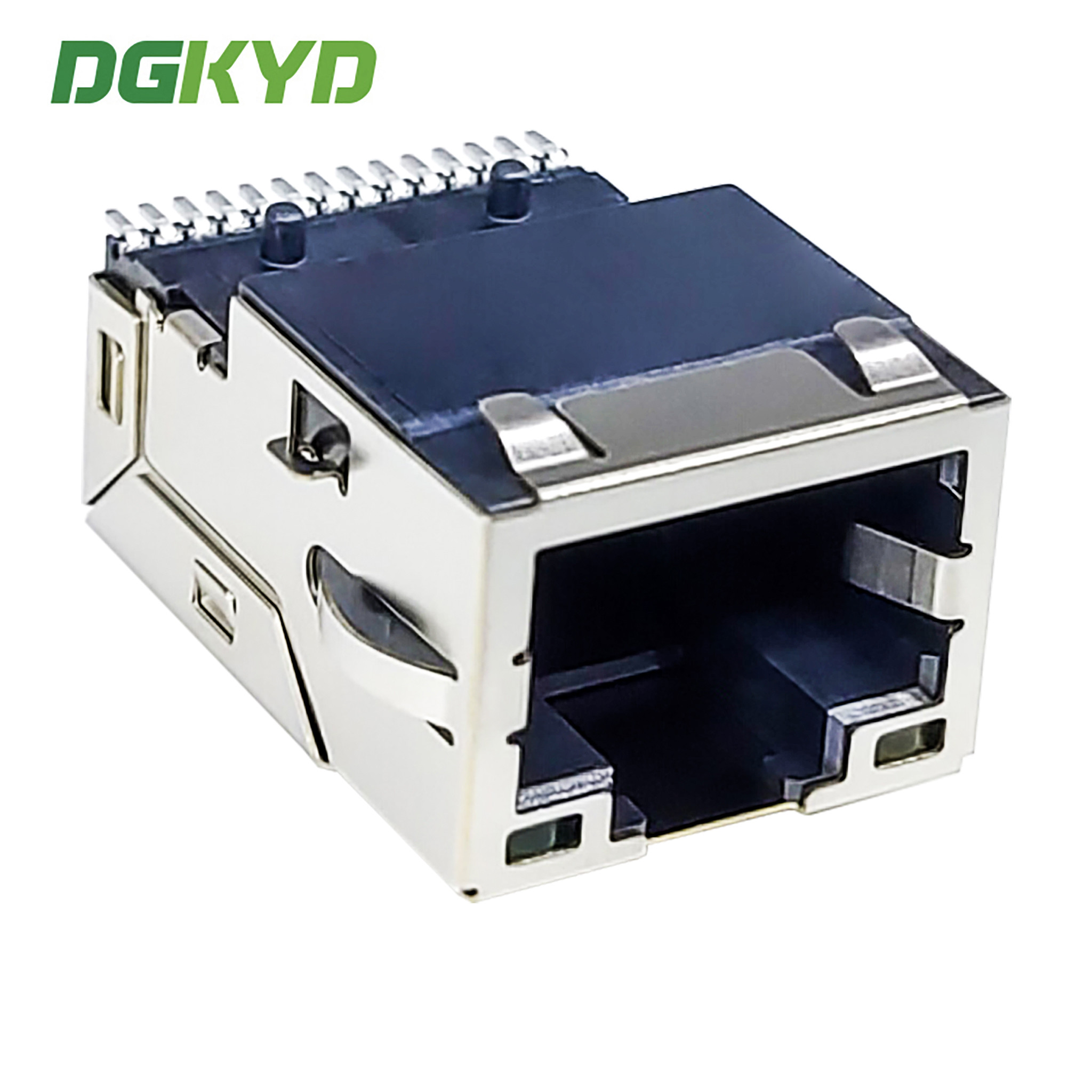

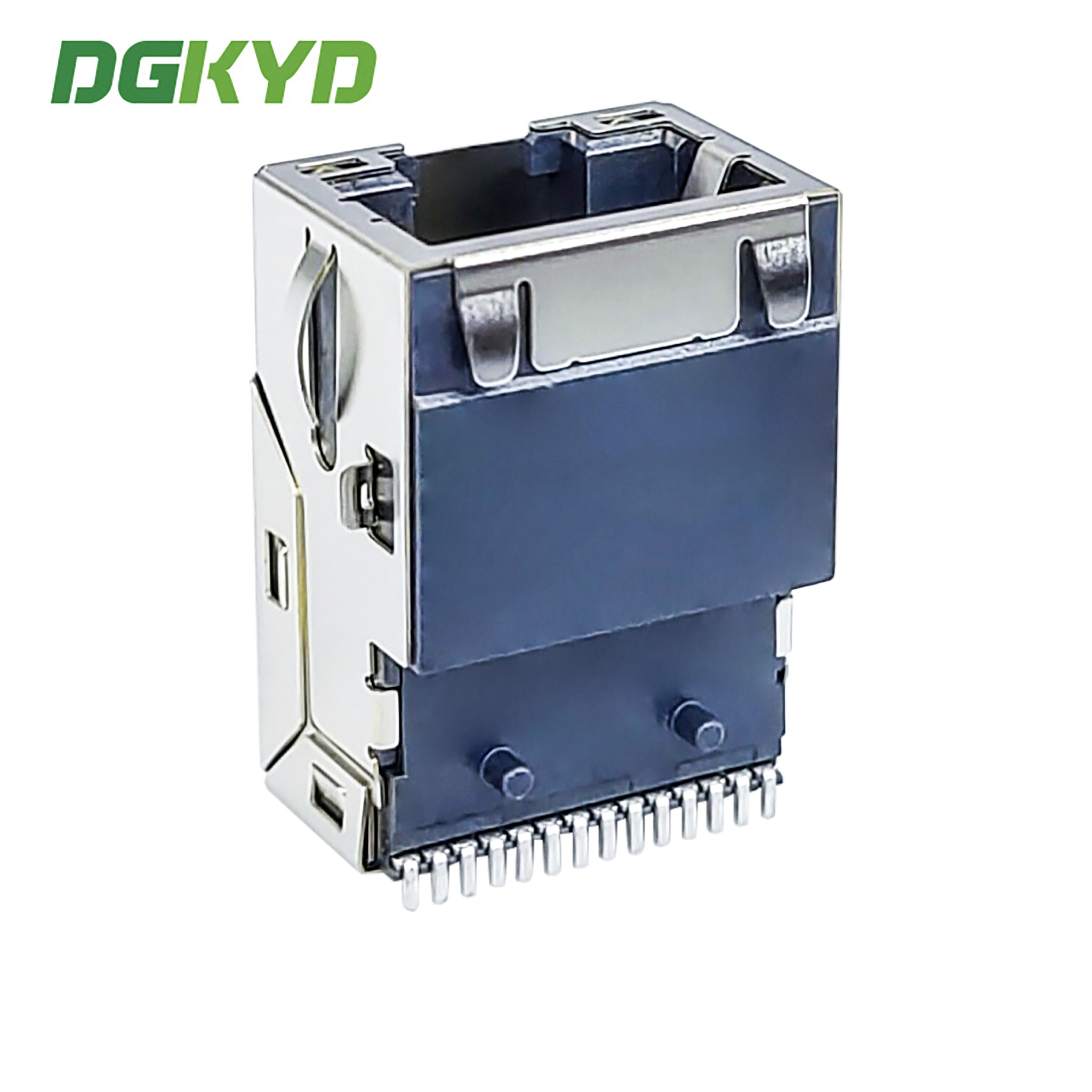

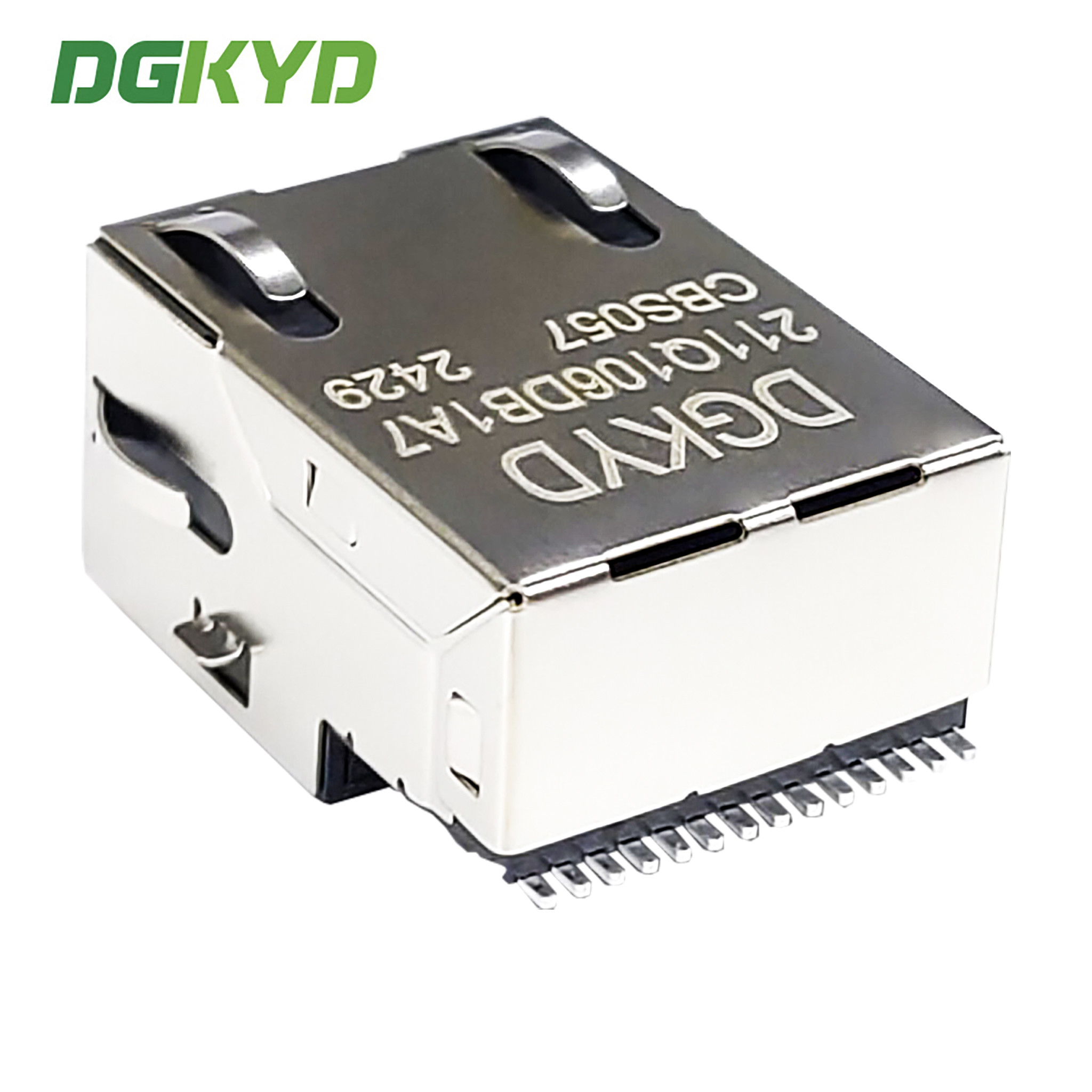

RJ45 Gigabit Integrierter Filter Netzwerkanschluss LCP Schnittstelle DGKYD211Q106DB1A7CBS057
Produktspezifikationsdokument
DGKYD211Q106DB1A7CBS057.pdf
| Teilenummer |
DGKYD211Q106DB1A7CBS057 |
Marke |
DGKYD/OEM/ODM |
| Ursprungsort |
Guangdong, China |
Zertifizierung |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Produkttyp |
Steckverbinder-Modular |
Steckverbinderstil |
Buchse |
| Buchsentyp |
RJ45 |
Steckverbindertyp |
Modularbuchse |
| Verriegelungsstil |
Standard |
Verriegelung |
TAB-UP |
| Filter |
Mit Filter |
LED-Option |
Mit LED |
| LED-Farbe |
Gelb-Grün |
Panel-Stopps |
Mit Panel-Stopps |
| Abgeschirmt |
Ja |
Gilt für |
Leiterplatte |
| Leistungsgeschwindigkeit |
10/100/1000/BASE-T/TX |
Geeignet für Lötart |
Reflowlöten (Alternative). |
| Port-Konfiguration |
Einzelne Ports |
Anzahl der Positionen |
10 |
| Buchsenkonfiguration |
1X1 |
Anschlüsse pro Port |
8 |
| Schirmmaterial |
Kupferlegierung vorverzinnt mit Nickel |
Leiterplattenmontageausrichtung |
Seiteneingang (rechtwinklig) |
| Material der Kontaktpaarungsbereichs-Beschichtung |
Gold 6u/15u/30u/50u |
Kontaktbasismaterial |
Phosphorbronze |
| Lötanschluss-Kontaktbeschichtungsmaterial |
Zinn-Blei über Nickel |
Leiterplattenmontagestil |
Durchgangsbohrung |
| Anschlussmethode an die PC-Platine |
Durchgangsbohrung-Press-Fit |
Platinenverriegelung |
Mit/Ohne Platinenverriegelung |
| Gehäusematerial |
LCP-Polyester |
Gehäusefarbe |
Schwarz |
| Gehäusematerial Temperatur |
Standard |
UL-Entflammbarkeitsklasse |
UL 94V-0 |
Schnittstellentyp: Kristallkopf-Anwendung: 10 / 100 / 1000BASE-T Ethernet
Typ: RJ45 mit integrierter Magnetik
Arbeitsfrequenz: Hochfrequenz-Eigenschaft: Filterung, Anti-Interferenz
Arbeitstemperatur: 40 ℃ - 85 ℃
Lagertemperatur: - 40 ℃ - 85 ℃
Bleifreies Löten: Wellenlöthöhe bis zu 265 ℃
RJ45-Vollserie von integriertem Schaltungszubehör, RJ45-Netzwerkanschluss-Hersteller Direktlieferung
1. Geschäftsmodus: Hersteller
2. Lieferzeit: Pünktliche Lieferung, ca. zwei Wochen.
3. Spezifikationen zur Auswahl: LED-Anzeigeleuchte (grün, gelb, rot, orange, blau, zweifarbige LED)>
Abschirmung mit EMI-Fingern oder nicht
Spulenverhältnis des Magnetkerns
Magnetkreislauf-Diversifizierung optional
Kontaktvergoldung (FU, 3U, 6U, 15u, 30U, 50U)
Kunststoffgehäusematerial (PBT, PA46, PA9T, LCP)
4. Die elektrischen Eigenschaften der Produkte erfüllen die Industriestandards, das Aussehen und die mechanischen Eigenschaften erfüllen die Abmessungen des Aussehens, die mechanischen Fertigungsindustriestandards und die Umweltschutzstandards. Ihre Zufriedenheit ist der Zweck unseres Services!
Leistungsparameter:
1. Angewendet auf Ethernet, Spulenverhältnis: 1CT: 1CT
2. Erfüllt IEEE 802.3 & ANSI X 3.263 Standard
3. Leerlaufinduktivität (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS mit 8Ma DC Bias
4. Wellenlötprozess von 265 ℃ Max, der die Anforderungen des EU-ROHS-Standards erfüllt
5. Spannungsfestigkeit: 2250VDC 1mA max, 60s
6.Impedanz: 100 Ohm
7. RJ45-Schnittstelle erfüllt FCC 68.5 Standard
8. Gleichstromwiderstand: 1,5 Ω
