Produkt-Beschreibung

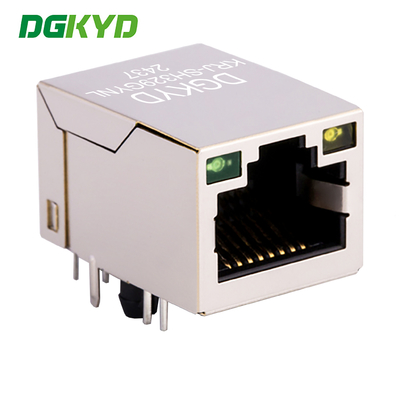

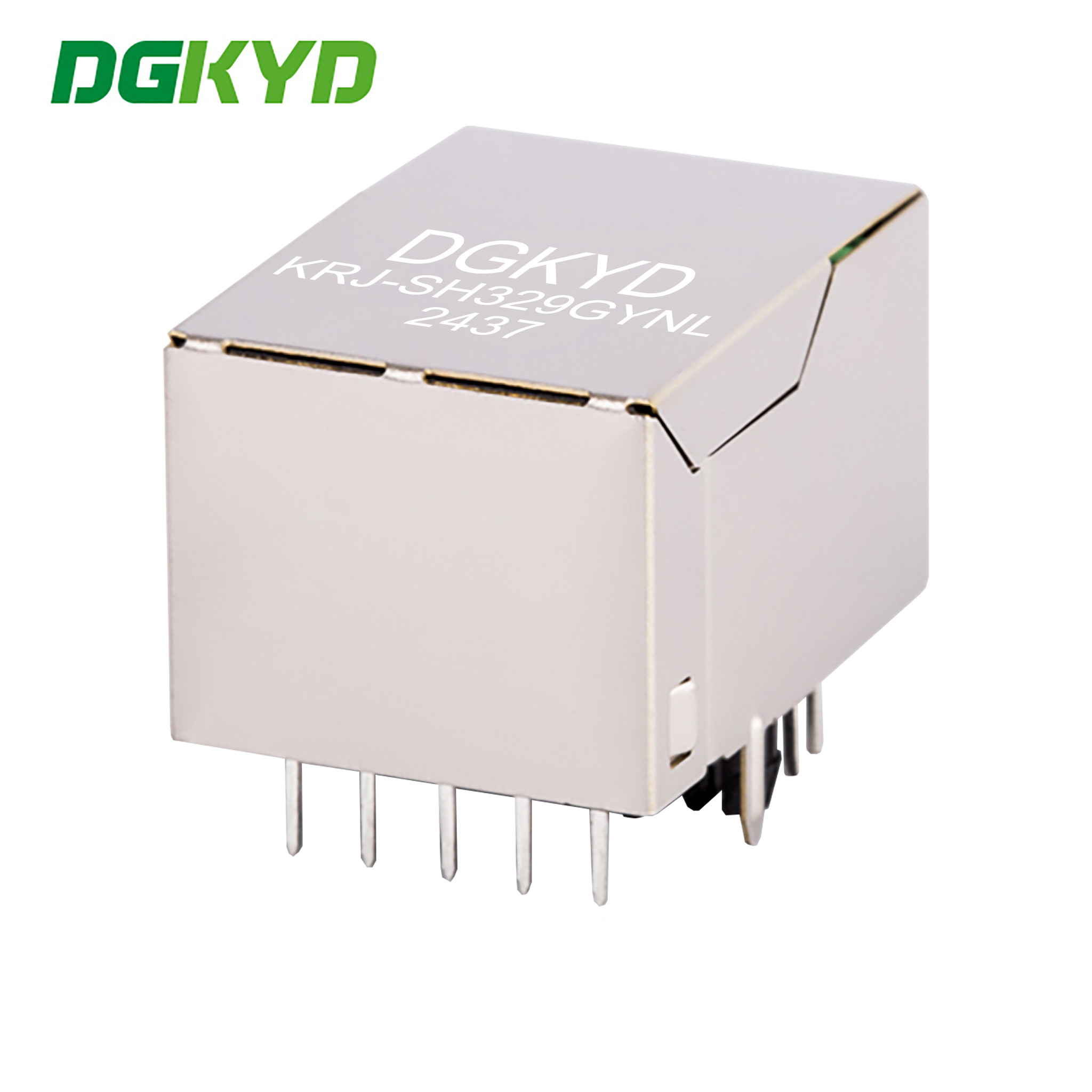

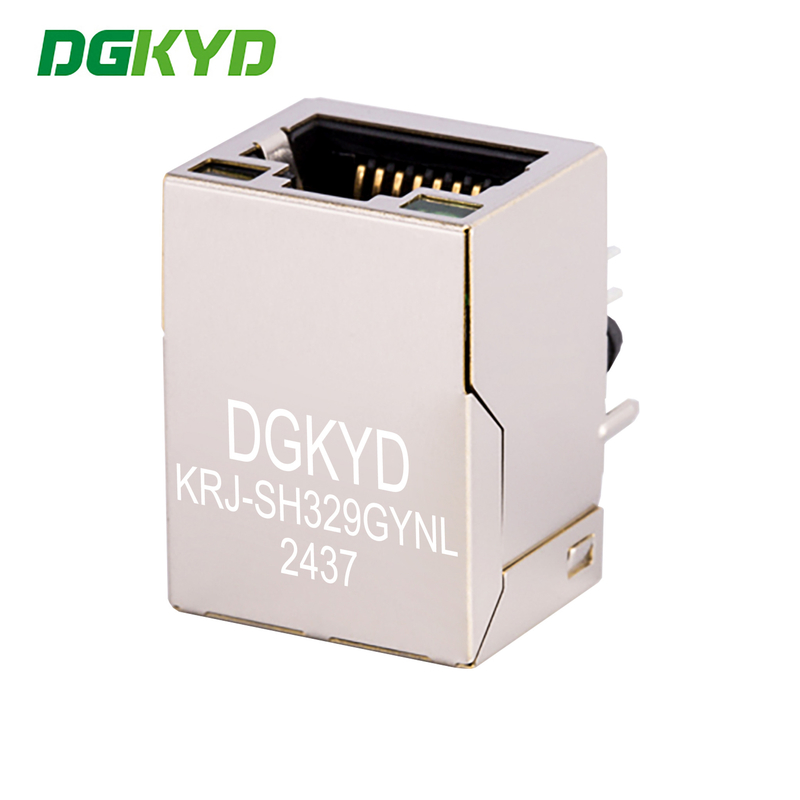

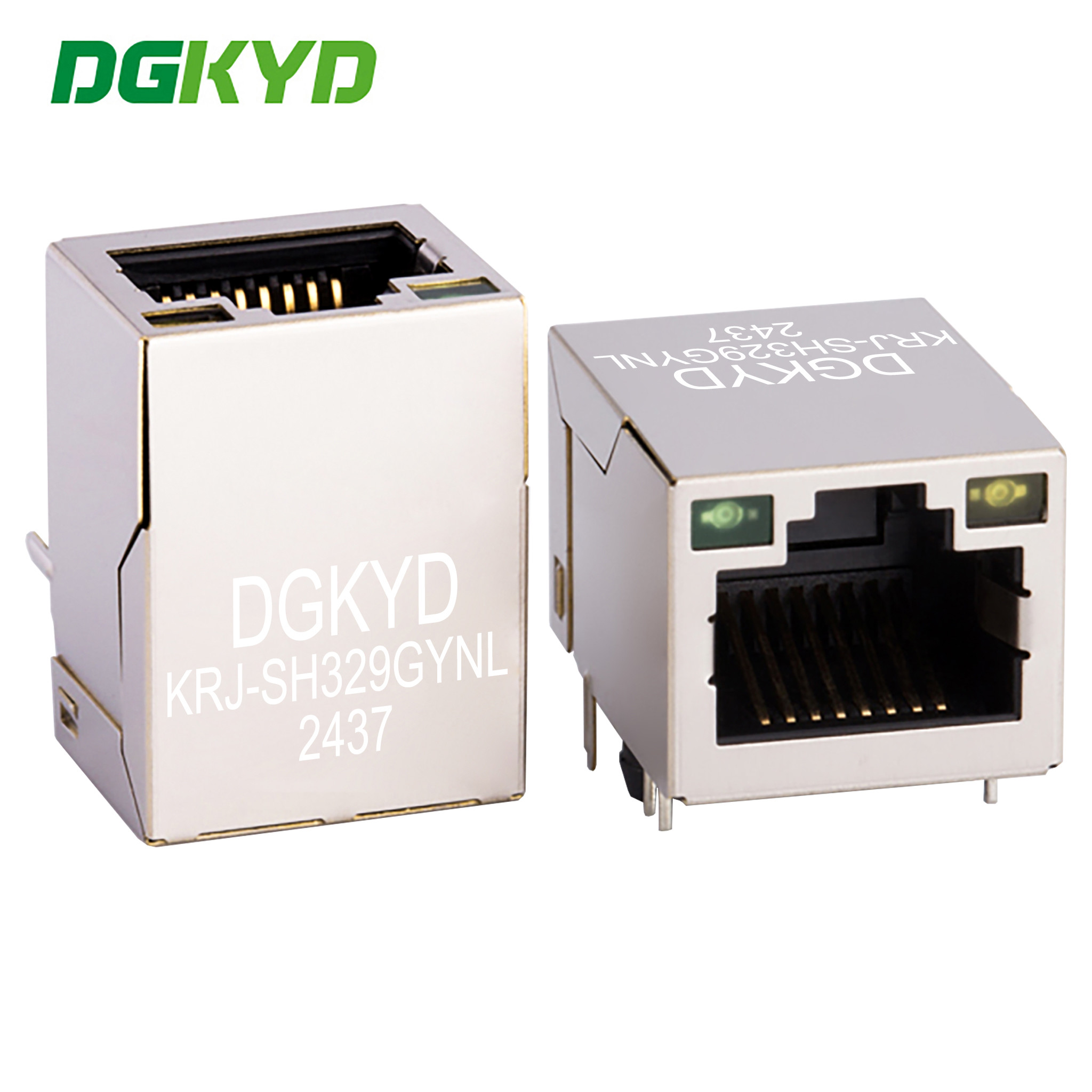

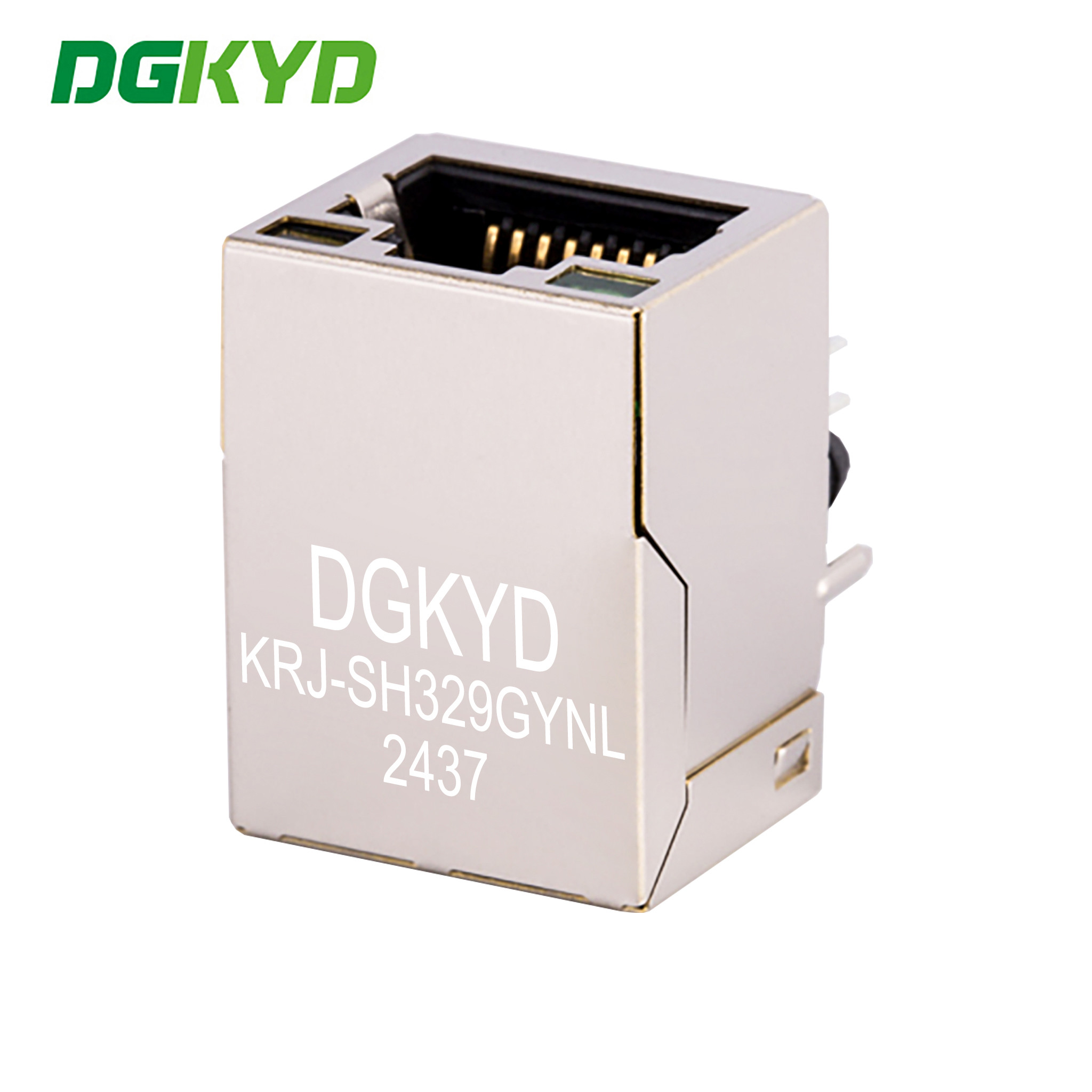

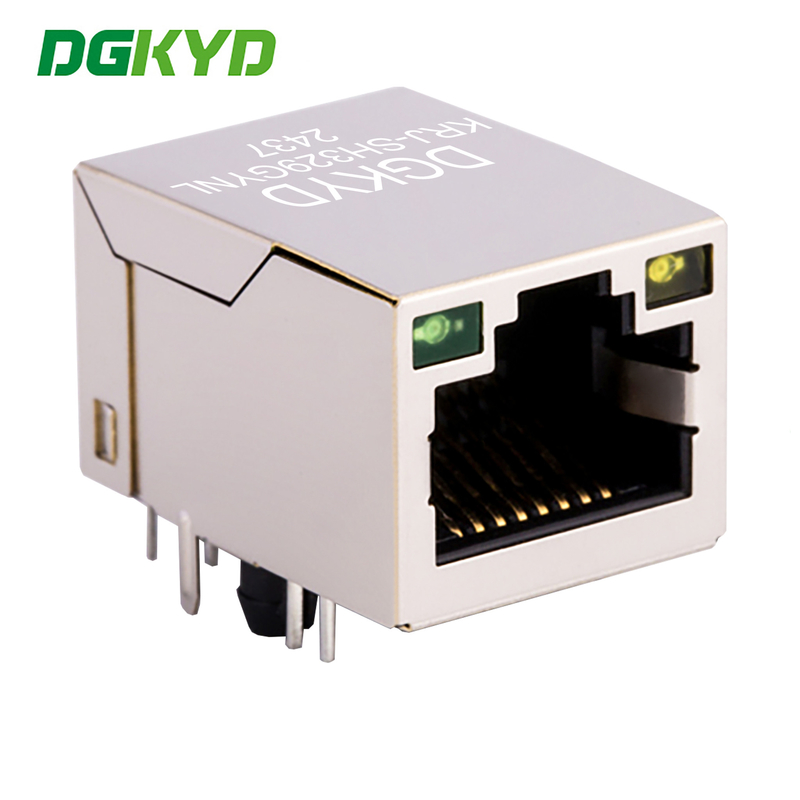

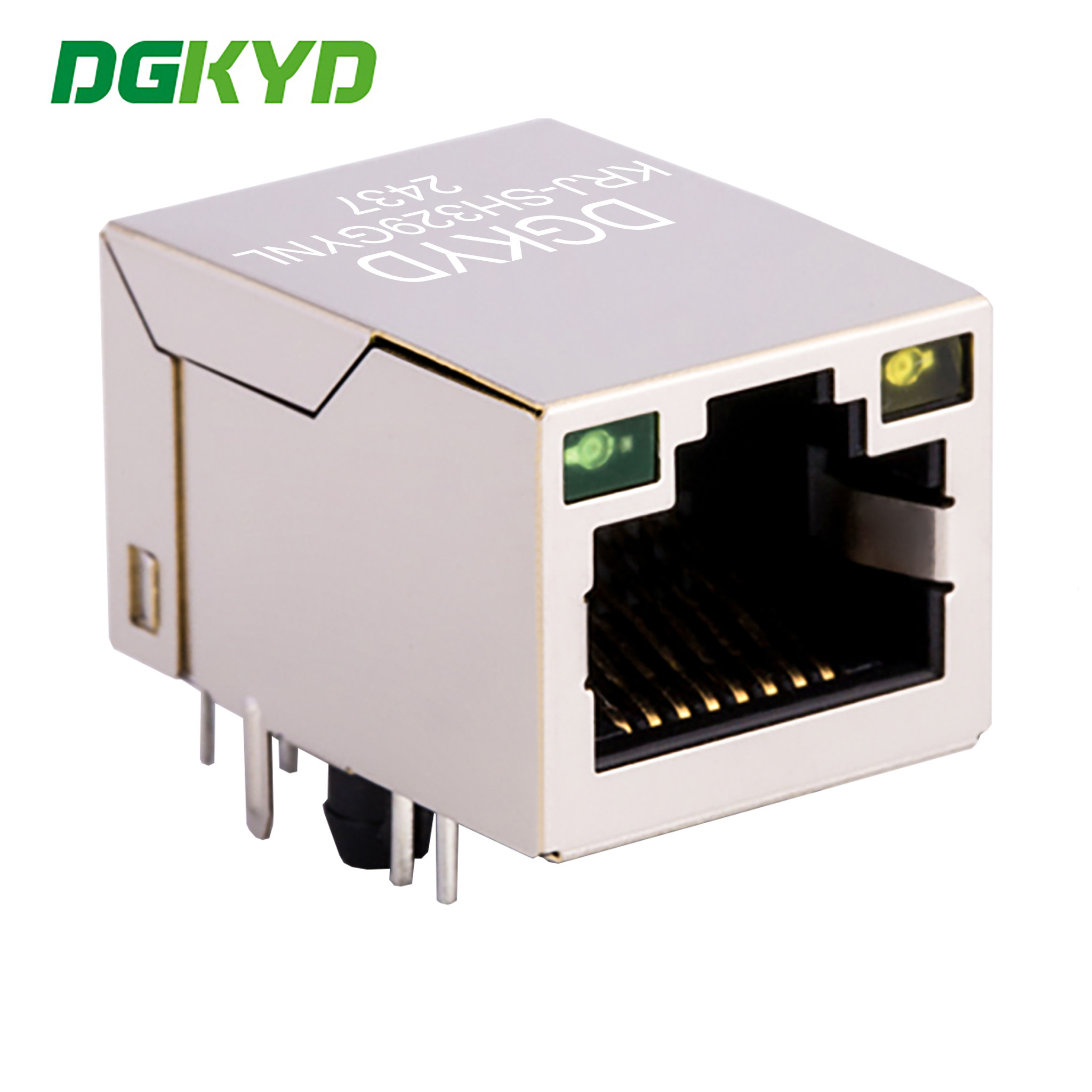

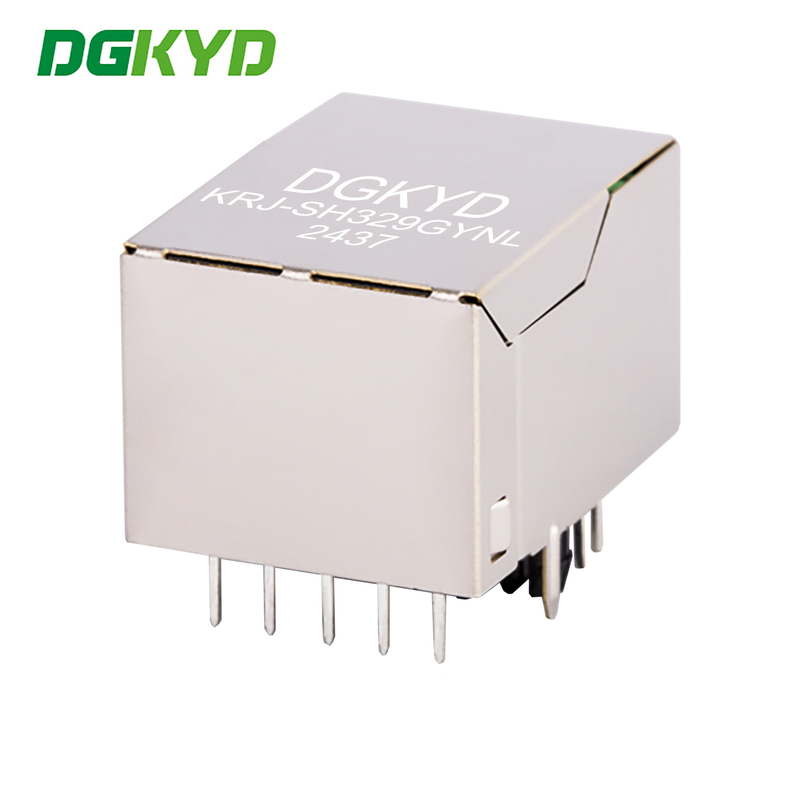

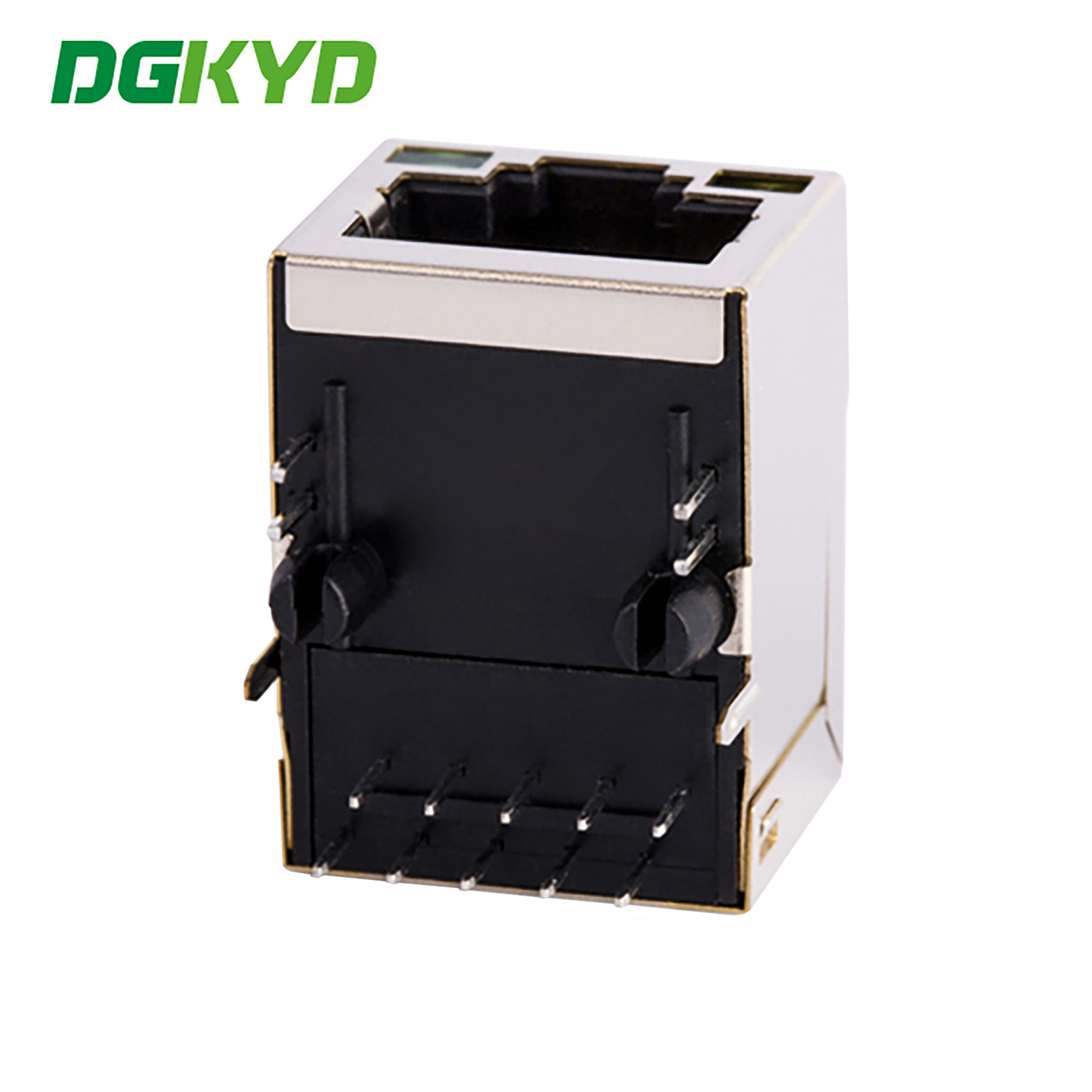

Geschützte 1000BASE RJ45-Netzwerkoberfläche Gigabit RJ45 mit Filternetzwerkanschluss KRJ-SH329GYNL
Produktspezifikationsdokument
Die Ausrüstung für die Erschließung von Kernkraftwerken
| Teilnummer |
KRJ-SH329GYNL |
Marke |
DGKYD/OEM/ODM |
| Herkunftsort |
Guangdong in China |
Zertifizierung |
Einheitliche Prüfverfahren für die Bereitstellung von Prüfverfahren |
| Art der Ware |
Verbindungsmodul |
Anschluss-Stil |
- Was ist los? |
| Typ der Abdeckung |
RJ45 |
Typ des Steckers |
Modularer Stecker |
| Klappe-Stil |
Standards |
Schnalle |
TAB-UP |
| Filter |
Mit Filter |
LED-Option |
mit LED |
| LED-Farbe |
Grün/gelb |
Anschluss an das Panel |
Mit Panel-Stopp |
| Schild |
- Ja, das ist es. |
Gilt für |
Druckplatten |
| Leistungsgeschwindigkeit |
10/100/1000/BASE-T/TX |
geeignet für Schweißarbeiten |
Zurücklaufschließung (Alternative). |
| Portkonfiguration |
Einzelne Häfen |
Anzahl der Positionen |
10 |
| Jack-Konfiguration |
1X1 |
Terminals pro Hafen |
8 |
| Schildmaterial |
Kupferlegierung, vorplattiert mit Nickel |
PCB-Anbaugestaltung |
Seitliche Einfahrt (Rechtswinkel) |
| Kontakt-Koppelungsflächenplattierung |
Gold 6 u/15 u/30 u/50 u |
Kontaktbasismaterial |
Phosphor Bronze |
| Kontaktplattierung für Schweißschwanz |
Zinn-Blei über Nickel |
PCB-Einstellungsart |
Durchs Loch |
| Beenden des PC-Boards |
Durch Loch-Druck-Fit |
Schließvorrichtung |
Mit/ohne Brettverschluss |
| Wohnmaterial |
PBT-Polyester |
Farbe des Gehäuses |
Schwarz |
| Temperatur des Gehäusematerials |
Standards |
UL-Flammbarkeitsbewertung |
UL 94V-0 |
Schnittstellentyp: Anwendung mit Kristallkopf: 10 / 100 / 1000BASE-T Ethernet
Typ: RJ45 in Magneten eingebaut
Arbeitsfrequenz: Hochfrequenzmerkmal: Filterung, Störungshemmung
Betriebstemperatur:40 °C bis 85 °C
Lagertemperatur: - 40 °C - 85 °C
Bleifreies Löten: Wellenlötenhöhe bis 265 °C
RJ45-Zubehör für integrierte Schaltungen, RJ45-Netzwerkanschlusshersteller Direktversorgung
1Geschäftsmodus: Hersteller
2Lieferzeit: pünktlich, ca.ZweiIch bin seit Wochen hier.
3. Spezifikationen für die Wahl: LED-Anzeigerlicht ((grün, gelb, rot, orange, blau, zweifarbige LED)
Schild mit oder ohne EMI-Finger
Spulenverhältnis des Magnetkerns
Diversifizierung des Magnetkreises optional
Kontaktgoldplattierung (FU, 3U, 6U, 15u, 30U, 50U)
Kunststoffgehäuse (PBT,PA46,PA9T, LCP)
4Die elektrischen Eigenschaften der Produkte entsprechen den Industriestandards, das Erscheinungsbild und die mechanischen Eigenschaften entsprechen den Erscheinungsmaßen, den Standards der mechanischen Fertigungsindustrie,und die Normen für den UmweltschutzIhre Zufriedenheit ist der Zweck unseres Dienstes!
Leistungsparameter:
1. auf Ethernet angewendet, Spulenverhältnis: 1CT: 1CT
2Das ist IEEE 802.3 & ANSIX 3.263 Standard
3- Induktivität des offenen Stromkreises (OCL): 350 uH(Min.) @ 100 kHz, 0.1VRMSmit 8Ma DCBDie
4. Wellenlösung bei maximal 265 °C, die den Anforderungen der EU-RoHS-Norm entspricht
5Widerstandsspannung: 2250VDC1mA Maximal 60 Jahre
6.Impedanz: 100 Ohm
7. RJ45-Schnittstelle erfüllt FCC 68.5 Norm
8Gleichstromwiderstand: 1,5 Ω
Materialspezifikationen:
- Kunststoffkern:Glasfaserfüllstoff PBT Schwarz ((UL94V-0)
- Kontakt: goldene Nadel, 0,35 mm dick, Phos-Bronzplattiert Nickel, dann mit 6 u ̇ Gold
- PCB-Terminal: Phosphor-Bronze, Schwanz-Zinn über Nickel
- Gehäuse:Phenol, PBT Schwarz (UL94V-0)
- Metallhülle: Kupferlegierung, Zinn und Nickelplattiert
Mechanische
Dauer: 750 Zyklen
Umweltfragen
Betriebstemperaturbereich: -40°C bis +85°C
Speichertemperaturbereich: -40°C bis +85°C
Die Fähigkeit des Soldaten
Empfohlene Wellenlöstemperatur: 260°C
Empfohlene PCB-Dicke: 1,6 mm
Anwendungen:
Ein integrierter RJ45-Konnektor für:
• 10/10/1000M Netzkarte,PCMCIA Netzkarte,USB Hub,Netzwerkschalter,Router,Fiberoptische Transceiver,optische
Übertrager,IP-Telefon,Internet-Set-Top-Box,Internet-Kamera,Net-Brücke,Computer,Telekommunikation,Modem,
HomePNA,DSL/ADSL und so weiter.
