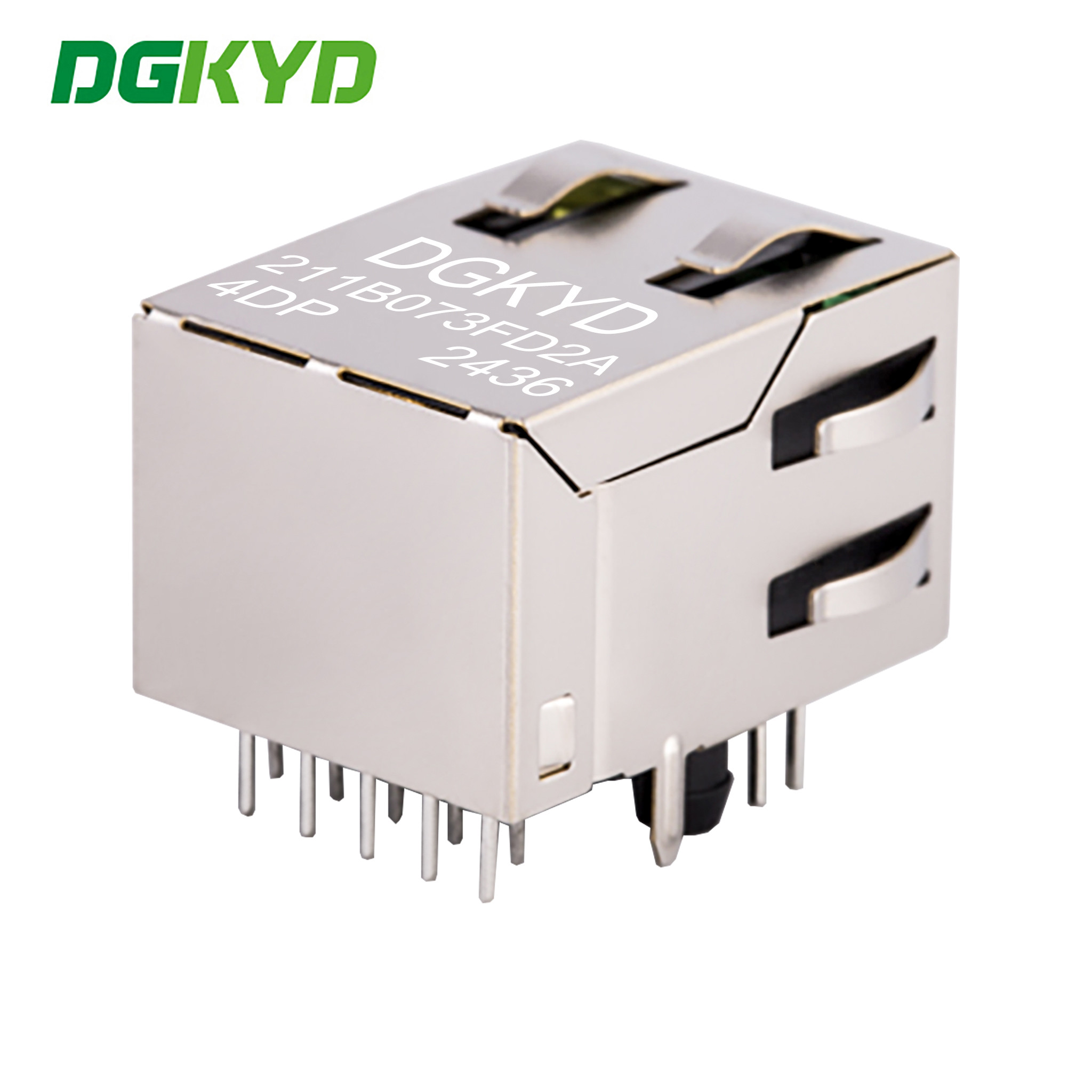

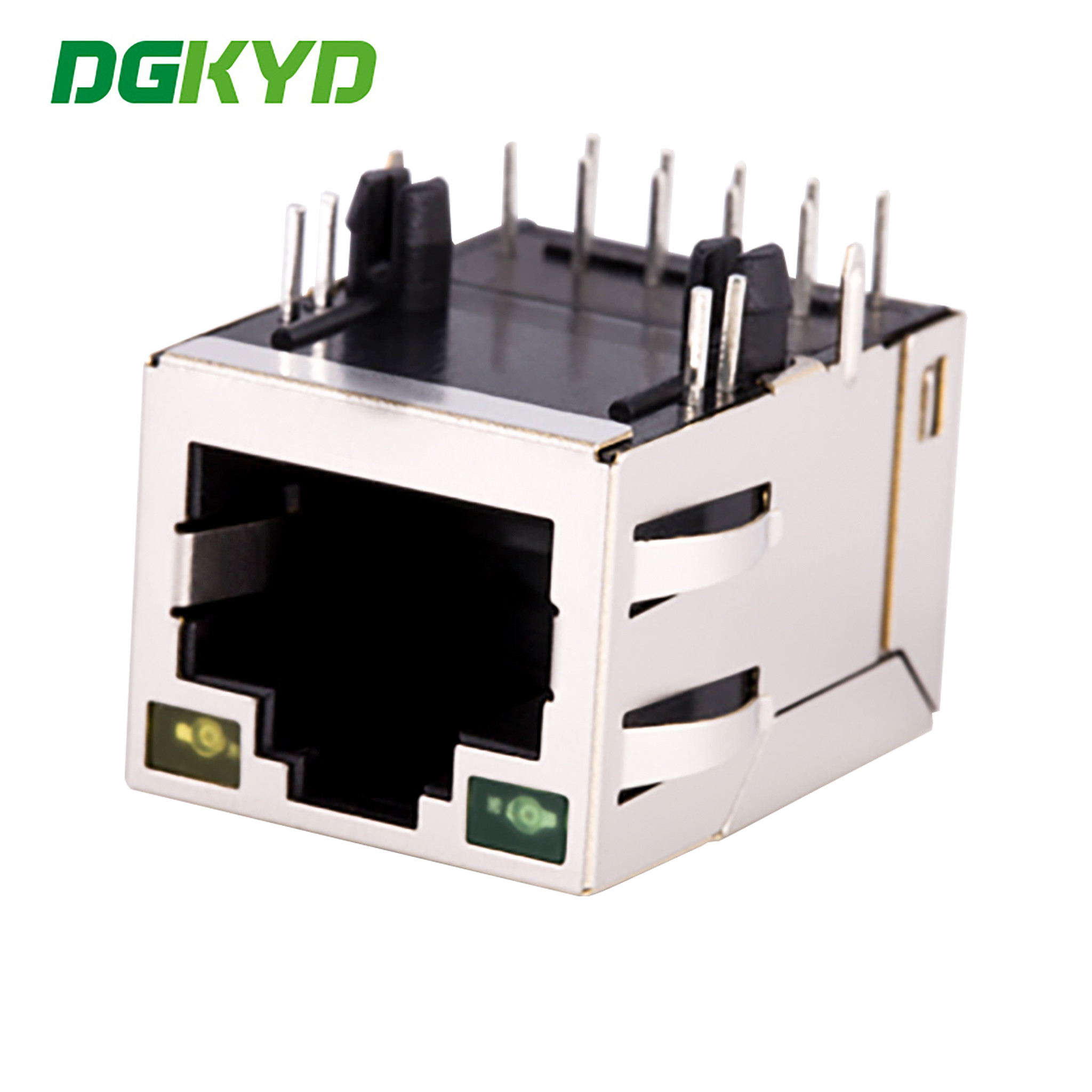

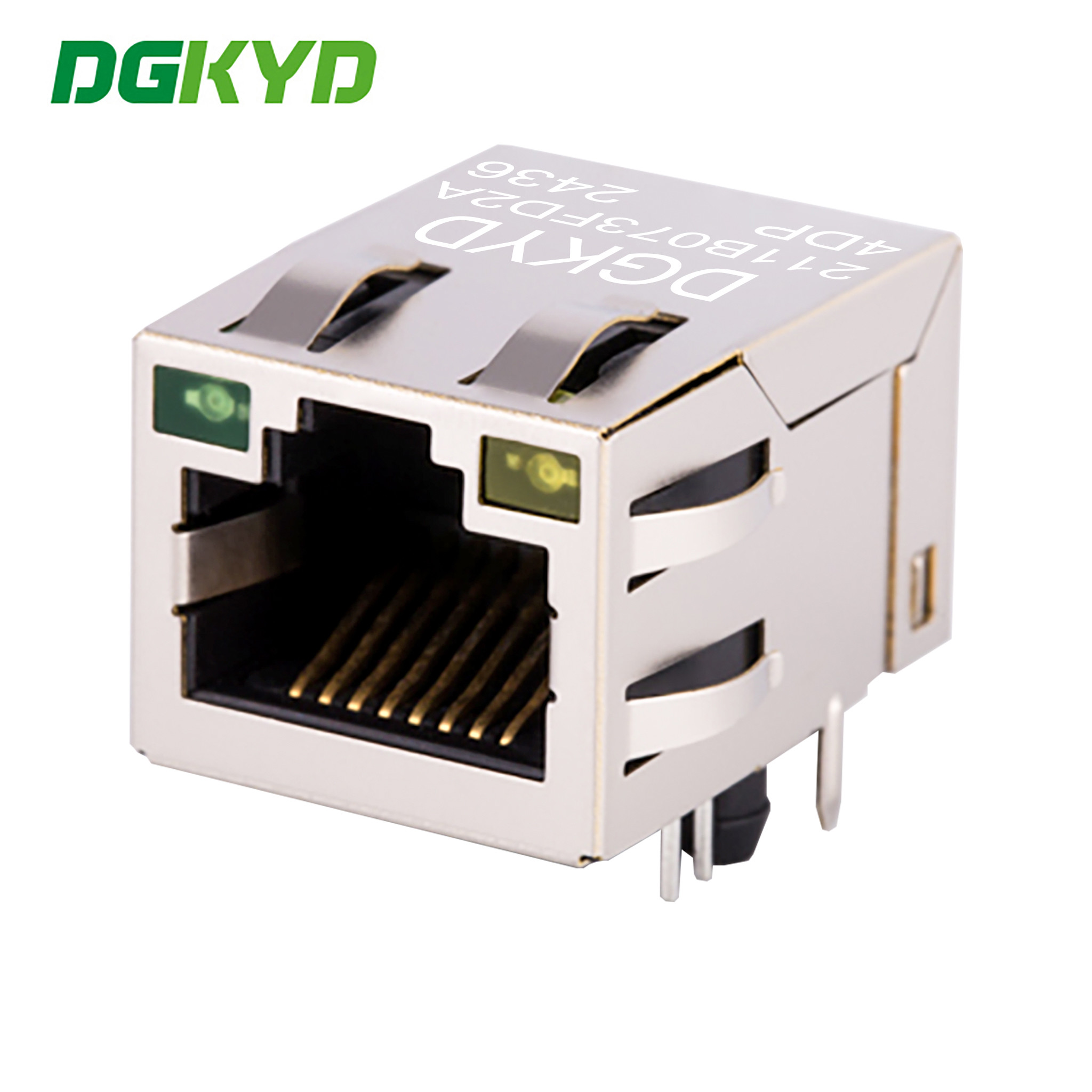

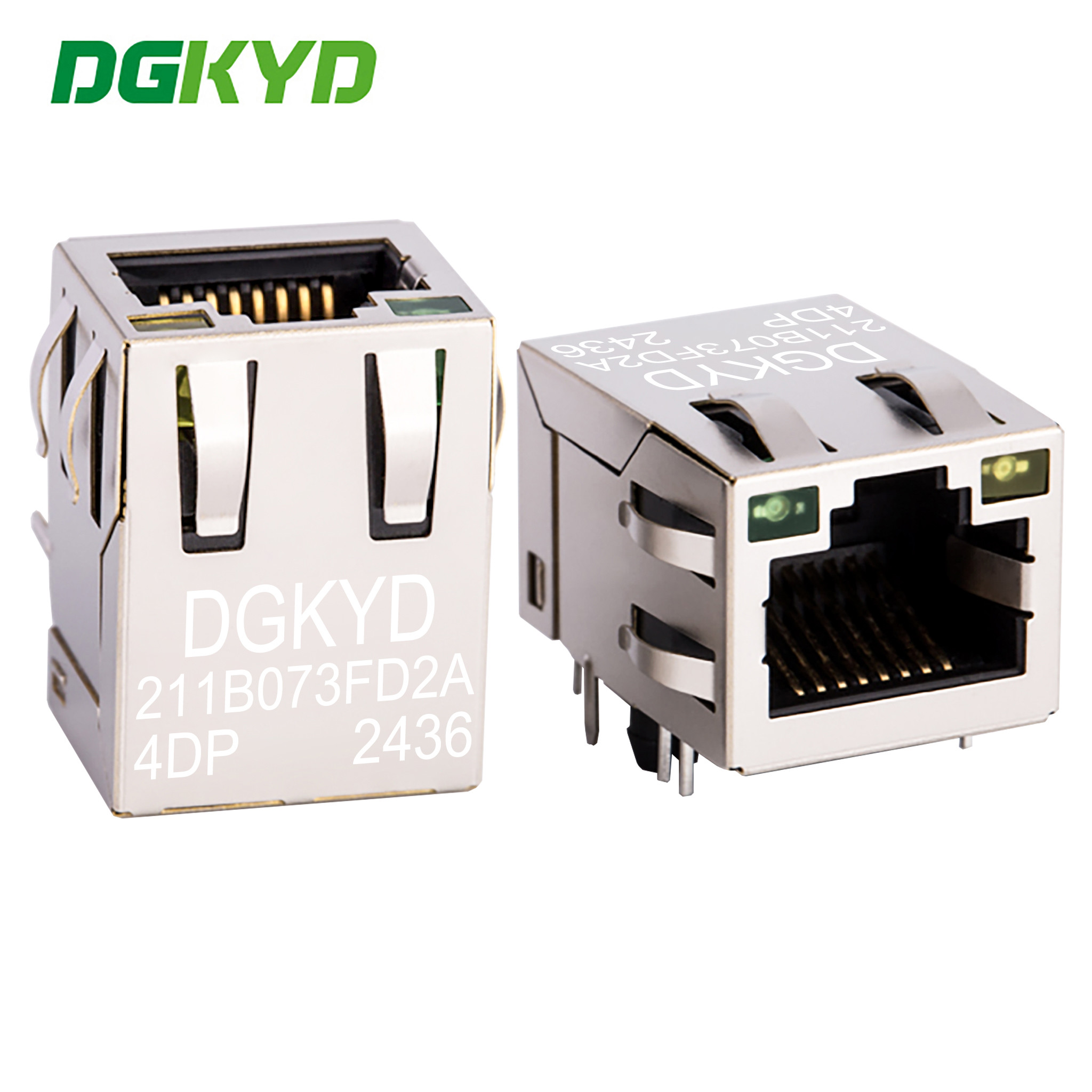

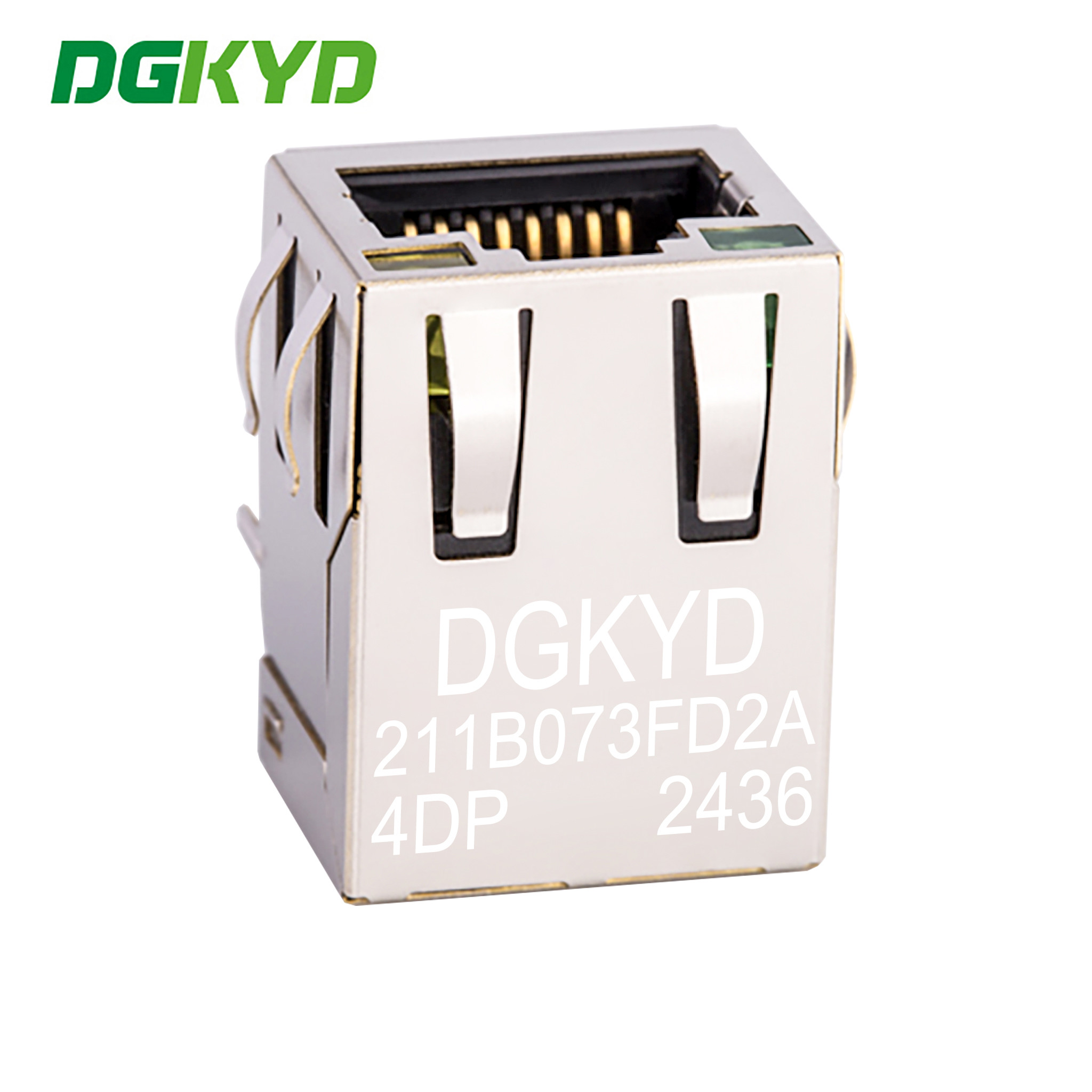

DGKYD211B073FD2A4DP RJ45 Stecker POE Schnittstelle TAB-UP Ethernet Filter

Produkt-Beschreibung

RJ45-Anschluss POE-Schnittstelle TAB-UP Ethernet-Filter DGKYD211B073FD2A4DP

Produktspezifikationsdokument
DGKYD211B073FD2A4DP.pdf
Parameter


Materialspezifikationen:

• Kunststoffkern:Glasfaserfüllstoff PBT Schwarz ((UL94V-0)
• Kontakt: goldene Nadel, 0,35 mm dick, Phos-Bronzplattiert Nickel, dann mit 6 u ̇ Gold
• PCB-Terminal: Phosphor-Bronze, Schwanz-Zinn über Nickel
• Gehäuse:Phenol, PBT Schwarz (UL94V-0)
• Metallhülle: Kupferlegierung, Zinn und Nickelplattiert

  Anwendungen:
  Ein integrierter RJ45-Konnektor für:
  • 10/10/1000M Netzkarte,PCMCIA Netzkarte,USB Hub,Netzwerkschalter,Router,Fiberoptische Transceiver,optische
  Übertrager, IP-Telefon,Internet-Set-Top-Box,Internet-Kamera,Net-Brücke,Computer,Telekommunikation,Modem,
  HomePNA, DSL/ADSL und so weiter.

  Elektrische Spezifikationen bei 25°C
  .Einsatzverlust: 1-100MHZ -1,0 dBmax
  .Rundverlust: 1-30 MHz -16,0 dBmin
  30-60MHZ -14,0 dBmin
  60 bis 80 MHz - 10,0 dBmin
  .Cross Talk: 1-30MHZ - 40,0 dBmin
  30-60MHZ -35,0 dBmin
  60 bis 80 MHz - 30,0 dBmin
  .CMR:1-100MHZ -35 dBmin
  .Hi-pot:1500V AC 6S 1mA
  .Drehverhältnis:1CT:1CT±3%
  .OCL:350uH @100KHZ 100Mv 8mA Gleichstrom

•























  Schnittstellentyp: Anwendung mit Kristallkopf: 10 / 100 / 1000BASE-T Ethernet

  Typ: RJ45 in Magneten eingebaut

  Arbeitsfrequenz: Hochfrequenzmerkmal: Filterung, Störungshemmung

  Betriebstemperatur:40 °C bis 85 °C

  Lagertemperatur: - 40 °C - 85 °C

  Bleifreies Löten: Wellenlötenhöhe bis 265 °C

  RJ45-Zubehör für integrierte Schaltungen, RJ45-Netzwerkanschlusshersteller Direktversorgung

  1Geschäftsmodus: Hersteller

  2Lieferzeit: pünktlich, ca.ZweiIch bin seit Wochen hier.

  3. Spezifikationen für die Wahl: LED-Anzeigerlicht ((grün, gelb, rot, orange, blau, zweifarbige LED)

  Schild mit oder ohne EMI-Finger

  Spulenverhältnis des Magnetkerns

  Diversifizierung des Magnetkreises optional

  Kontaktgoldplattierung (FU, 3U, 6U, 15u, 30U, 50U)

  Kunststoffgehäuse (PBT,PA46,PA9T, LCP)

  4Die elektrischen Eigenschaften der Produkte entsprechen den Industriestandards, das Erscheinungsbild und die mechanischen Eigenschaften entsprechen den Erscheinungsmaßen, den Standards der mechanischen Fertigungsindustrie,und die Normen für den UmweltschutzIhre Zufriedenheit ist der Zweck unseres Dienstes!

  Leistungsparameter:

  1. auf Ethernet angewendet, Spulenverhältnis: 1CT: 1CT

  2Das ist IEEE 802.3 & ANSIX 3.263 Standard

  3- Induktivität des offenen Stromkreises (OCL): 350 uH(Min.) @ 100 kHz, 0.1VRMSmit 8Ma DCBDie

  4. Wellenlösung bei maximal 265 °C, die den Anforderungen der EU-RoHS-Norm entspricht

  5Widerstandsspannung: 2250VDC1mA Maximal 60 Jahre

  6.Impedanz: 100 Ohm

  7. RJ45-Schnittstelle erfüllt FCC 68.5 Norm

  8Gleichstromwiderstand: 1,5 Ω



  Häufige Fragen:

  1F: Sind Sie Handelsunternehmen oder Hersteller?
  A: Wir sind Hersteller. Willkommen in unserer Fabrik.

  2F: Was ist mit Ihrer Vorlaufzeit?
  A: Für Produkte auf Lager werden die Waren innerhalb von 5-7 Werktagen nach Zahlung geliefert.die Lieferzeit sollte entsprechend Ihrer Bestellmenge bestätigt werden.

  3F: Können Sie Proben liefern? Sind sie kostenlos?
  A: Ja. Normalerweise können wir 2-3 Proben von Standardprodukten kostenlos zur Prüfung zur Verfügung stellen.

  4F: Kann ich mein eigenes Logo darauf setzen?
  A: Ja. Als Hersteller mit 11-jähriger OEM-Erfahrung sind wir in der Lage, Produkte für Sie anzupassen.
