Produkt-Beschreibung

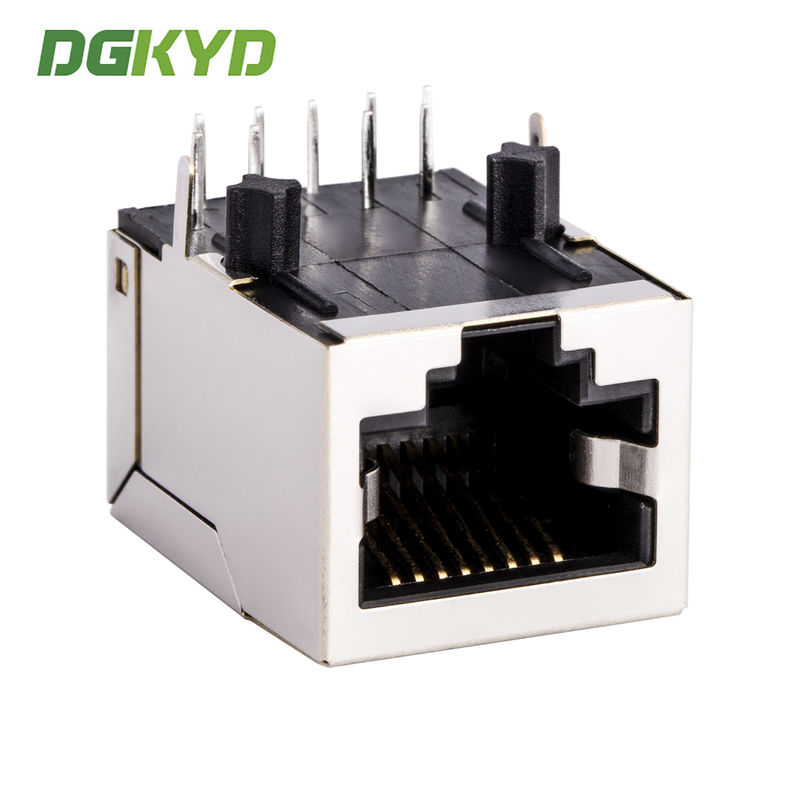

Integrierte Magnetik-RJ45-Kabelverbindung PoE++ 10/100Base-T / TX für den Router DGKYD111B144GWA1DPQ
Produktspezifikationsdokument
DGKYD111B144GWA1DPQ.pdf
Unsere Stärken:
Schnittstellentyp: Anwendung mit Kristallkopf: 10 / 100 / 1000BASE-T Ethernet
Typ: RJ45 in Magneten eingebaut
Arbeitsfrequenz: Hochfrequenzmerkmal: Filterung, Störungshemmung
Betriebstemperatur:- 40 °C - 85 °C
Lagertemperatur: - 40 °C - 85 °C
Bleifreies Löten: Wellenlötenhöhe bis 265 °C
RJ45-Zubehör für integrierte Schaltungen, RJ45-Netzwerkanschlusshersteller Direktversorgung
1Geschäftsmodus: Hersteller
2Lieferzeit: Pünktlich, etwa zwei Wochen.
3. Spezifikationen für die Wahl: LED-Anzeigerlicht ((grün, gelb, rot, orange, blau, zweifarbige LED)
Schild mit oder ohne EMI-Finger
Spulenverhältnis des Magnetkerns
Diversifizierung des Magnetkreises optional
Kontaktgoldplattierung (FU, 3U, 6U, 15u, 30U, 50U)
Kunststoffgehäuse (PBT,PA46,PA9T, LCP)
4Die elektrischen Eigenschaften der Produkte entsprechen den Industriestandards, das Erscheinungsbild und die mechanischen Eigenschaften entsprechen den Erscheinungsmaßen, den Standards der mechanischen Fertigungsindustrie,und die Normen für den UmweltschutzIhre Zufriedenheit ist der Zweck unseres Dienstes!
Leistungsparameter:
1. auf Ethernet angewendet, Spulenverhältnis: 1CT: 1CT
2Erfüllt die IEEE 802.3- und ANSI X 3.263-Standards
3. Induktivität des offenen Stromkreises (OCL): 350uH (MIN) @ 100kHz, 0,1VRMS mit 8Ma Gleichstromverzerrung
4. Wellenlösung bei maximal 265 °C, die den Anforderungen der EU-RoHS-Norm entspricht
5. Widerstandsspannung: 2250VDC 1mA max, 60s
6.Impedanz: 100 Ohm
7. RJ45-Schnittstelle entspricht FCC 68.5 Standard
8Gleichstromwiderstand: 1,5 Ω
Parameter
| Teilnummer |
DGKYD111B144GWA1DPQ |
Marke |
DGKYD/OEM/ODM |
| Herkunftsort |
Guangdong in China |
Zertifizierung |
Einheitliche Prüfverfahren für die Bereitstellung von Prüfverfahren |
| Art der Ware |
Verbindungsmodul |
Anschluss-Stil |
- Was ist los? |
| Typ der Abdeckung |
RJ45 |
Typ des Steckers |
Modularer Stecker |
| Klappe-Stil |
Standards |
Schnalle |
TAB-niedrig |
| Filter |
Mit Filter |
LED-Option |
mit LED |
| LED-Farbe |
- Nein. |
Anschluss an das Panel |
Mit Panel-Stopp |
| Schild |
- Ja, das ist es. |
Gilt für |
Druckplatten |
| Leistungsgeschwindigkeit |
10/100/ BASE-T/TX |
geeignet für Schweißarbeiten |
Zurücklaufschließung (Alternative). |
| Portkonfiguration |
Einzelne Häfen |
Anzahl der Positionen |
9 |
| Jack-Konfiguration |
1X1 |
Terminals pro Hafen |
8 |
| Schildmaterial |
Kupferlegierung, vorplattiert mit Nickel |
PCB-Anbaugestaltung |
Seitliche Einfahrt (Rechtswinkel) |
| Kontakt-Koppelungsflächenplattierung |
Gold 6 u/15 u/30 u/50 u |
Kontaktbasismaterial |
Phosphor Bronze |
| Kontaktplattierung für Schweißschwanz |
Zinn-Blei über Nickel |
PCB-Bauart |
Durchs Loch |
| Beenden des PC-Boards |
Durch Loch-Druck-Fit |
Schließvorrichtung |
Mit/ohne Brettverschluss |
| Wohnmaterial |
PBT-Polyester |
Farbe des Gehäuses |
Schwarz |
| Temperatur des Gehäusematerials |
Standards |
UL-Flammbarkeitsbewertung |
UL 94V-0
|
• Ein integrierter RJ45-Konnektor für:
• 10/100M Netzkarte,PCMCIA Netzkarte,USB-Hub,Netzwerkschalter,Router,Fiberoptische Transceiver,optische
Übertrager,IP-Telefon, Internet-Set-Top-Box, Internet-Kamera, Netzbrücke, Computer,
Fernmeldewesen, Modem, HomePNA,DSL/ADSL und so weiter.
Wettbewerbsvorteil:
Keyouda hat eine Vielzahl von Erscheinungsformen und viele Arten von internen, schematischen Produkten, hohe Qualität,
KundenErstens, 100% Test, 0 Defekte, kurze Lieferzeit sind unsere größten Vorteile.
