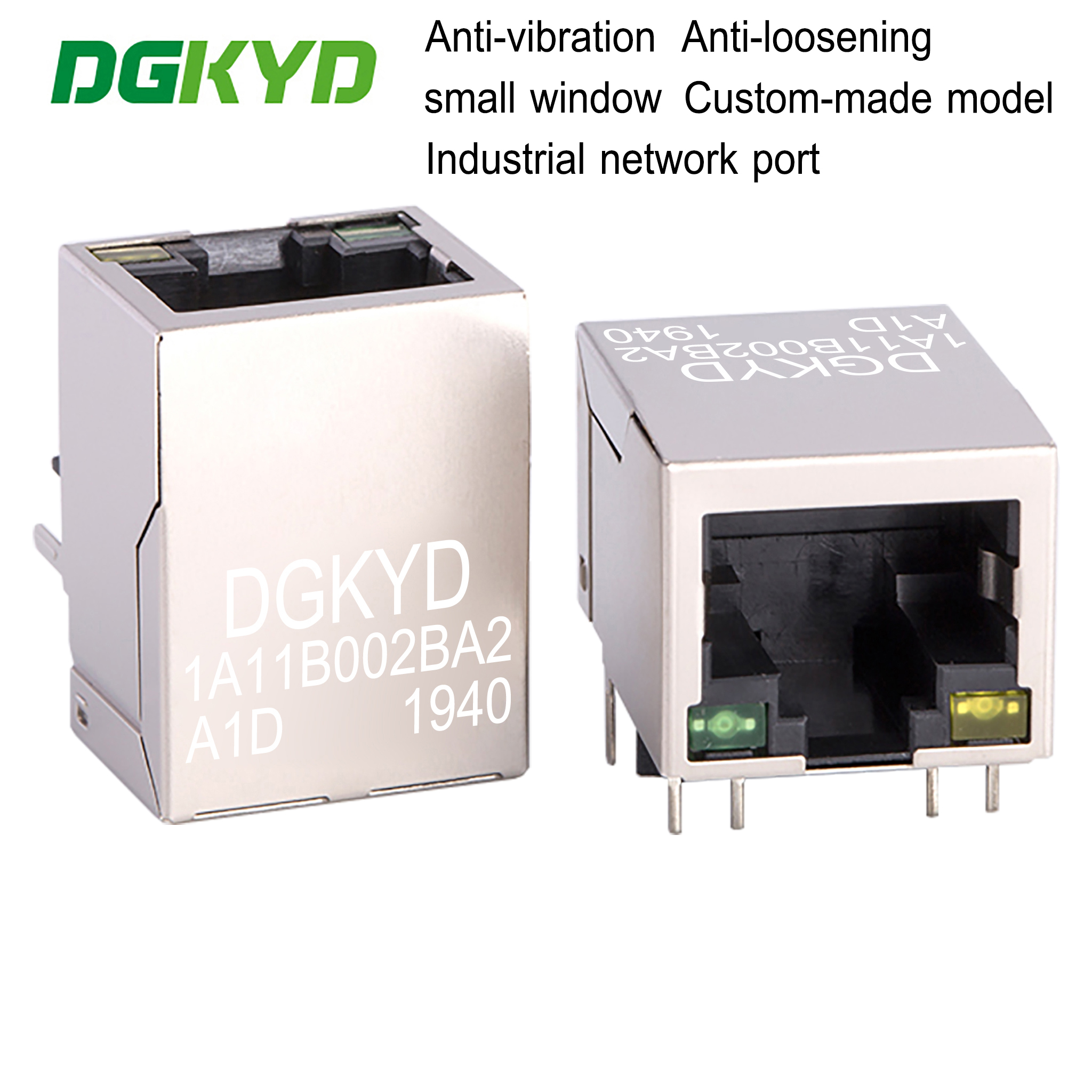

RJ45 100Mbps Anschlussnetzwerkanschluss 8P8C kompakte Fensteroberfläche DGKYD1A11B002BA2A1D

Minimum Order Quantity :	1 piece	Preis :	Please contact us to get the latest price.
Packaging Details :	Tray in Carton	Delivery Time :	10 days
Payment Terms :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Supply Ability :	100K pcs/day

Place of Origin:	DongGuan of China	Markenname:	DGKYD
Zertifizierung:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Model Number:	DGKYD1A11B002BA2A1D

Detailinformationen
Component Type:	PCB Jack	Magnetic:	Yes
Performance Category:	5,5e	Product Name:	Magnetic Jack, Modular Jack , RJ45
PCB Mount Style:	DIP	Shield:	phosphor copper nickel plating
Plastic housing material:	Black PBT	Number of pins:	8
Operating temperature:	- 40 ℃ ~ 85 ℃	Gold plating on contact pins:	6U
Encapsulation method:	Single In-line Package
Hervorheben:	RJ45-Anschluss-Netz-Anschlussanschluss , 8P8C RJ45-Anschluss , 100 Mbps RJ45-Anschluss

Produkt-Beschreibung

RJ45 100 Mbit/s-Anschluss Netzwerkanschlussbuchse 8P8C Kompaktfenster Oberfläche DGKYD1A11B002BA2A1D

Produktspezifikationsdokument

DGKYD1A11B002BA2A1D.pdf

Teilenummer	DGKYD1A11B002BA2A1D	Marke	DGKYD/OEM/ODM
Produkttyp	Steckverbinder-Modular	Steckverbinderstil	Buchse
Buchsentyp	RJ45	Steckverbindertyp	Modularbuchse
Verriegelungsstil	Standard	Verriegelung	TAB-DOWN
Filter	Mit Filter	LED-Option	Mit LED
LED-Farbe	Grün/Gelb	Panelanschläge	Mit Panelanschlägen
Geschirmt	Mit Metallabschirmung	Gilt für	Leiterplatte
Portkonfiguration	1x1 Ports	Anzahl der Positionen	8
Buchsenkonfiguration	1x1	Anschlüsse pro Port	8
Schirmmaterial	Kupferlegierung vorverzinnt mit Nickel	Leiterplattenmontageausrichtung	Seitlicher Eingang (rechtwinklig)
Kontaktpaarungsbereichs-Beschichtung	Gold 6u	Kontaktbasismaterial	Phosphorbronze
Lötzungen-Kontaktbeschichtungsmaterial	Zinn-Blei über Nickel	Leiterplattenmontagestil	Durchgangsbohrung
Abschlussmethode zur PC-Platine	Durchgangsbohrung-Press-Fit	Platinenverriegelung	Mit/Ohne Platinenverriegelung
Gehäusematerial	PBT-Polyester	Gehäusefarbe	Schwarz
Gehäusematerial Temperatur	Standard	UL-Entflammbarkeitsklasse	UL 94V-0

RJ45 100Mbps Anschlussnetzwerkanschluss 8P8C kompakte Fensteroberfläche DGKYD1A11B002BA2A1D 3

RJ45 100Mbps Anschlussnetzwerkanschluss 8P8C kompakte Fensteroberfläche DGKYD1A11B002BA2A1D 4

RJ45 100Mbps Anschlussnetzwerkanschluss 8P8C kompakte Fensteroberfläche DGKYD1A11B002BA2A1D 5

RJ45 100Mbps Anschlussnetzwerkanschluss 8P8C kompakte Fensteroberfläche DGKYD1A11B002BA2A1D 6

RJ45 100Mbps Anschlussnetzwerkanschluss 8P8C kompakte Fensteroberfläche DGKYD1A11B002BA2A1D 7

RJ45 100Mbps Anschlussnetzwerkanschluss 8P8C kompakte Fensteroberfläche DGKYD1A11B002BA2A1D 8

RJ45 100Mbps Anschlussnetzwerkanschluss 8P8C kompakte Fensteroberfläche DGKYD1A11B002BA2A1D 9

Power over Ethernet oder PoE beschreibt eine von mehreren Standard oder Ad-hoc Systeme, die elektrische Energie zusammen mit Daten über Twisted-Pair-Ethernet Verkabelung übertragen. Dies ermöglicht es einem einzigen Kabel, sowohl Datenverbindung als auch elektrische Energie für Geräte wie Wireless Access Points, IP-Kameras und VoIP-Telefone bereitzustellen.

Es gibt verschiedene gängige Techniken zur Übertragung von Strom über Ethernet-Verkabelung. Zwei davon wurden von IEEE 802.3 seit 2003 standardisiert. Diese Standards sind bekannt als Alternative A und Alternative B. Für 10BASE-T und 100BASE-TX werden nur zwei der vier Signalpaare in einem typischen Cat-5-Kabel verwendet. Alternative B trennt die Daten- und die Stromleiter, was die Fehlersuche erleichtert. Es nutzt auch alle vier verdrillten Paare in einem typischen Cat-5-Kabel voll aus. Die positive Spannung verläuft über die Pins 4 und 5 und die negative über die Pins 7 und 8.
