Produkt-Beschreibung

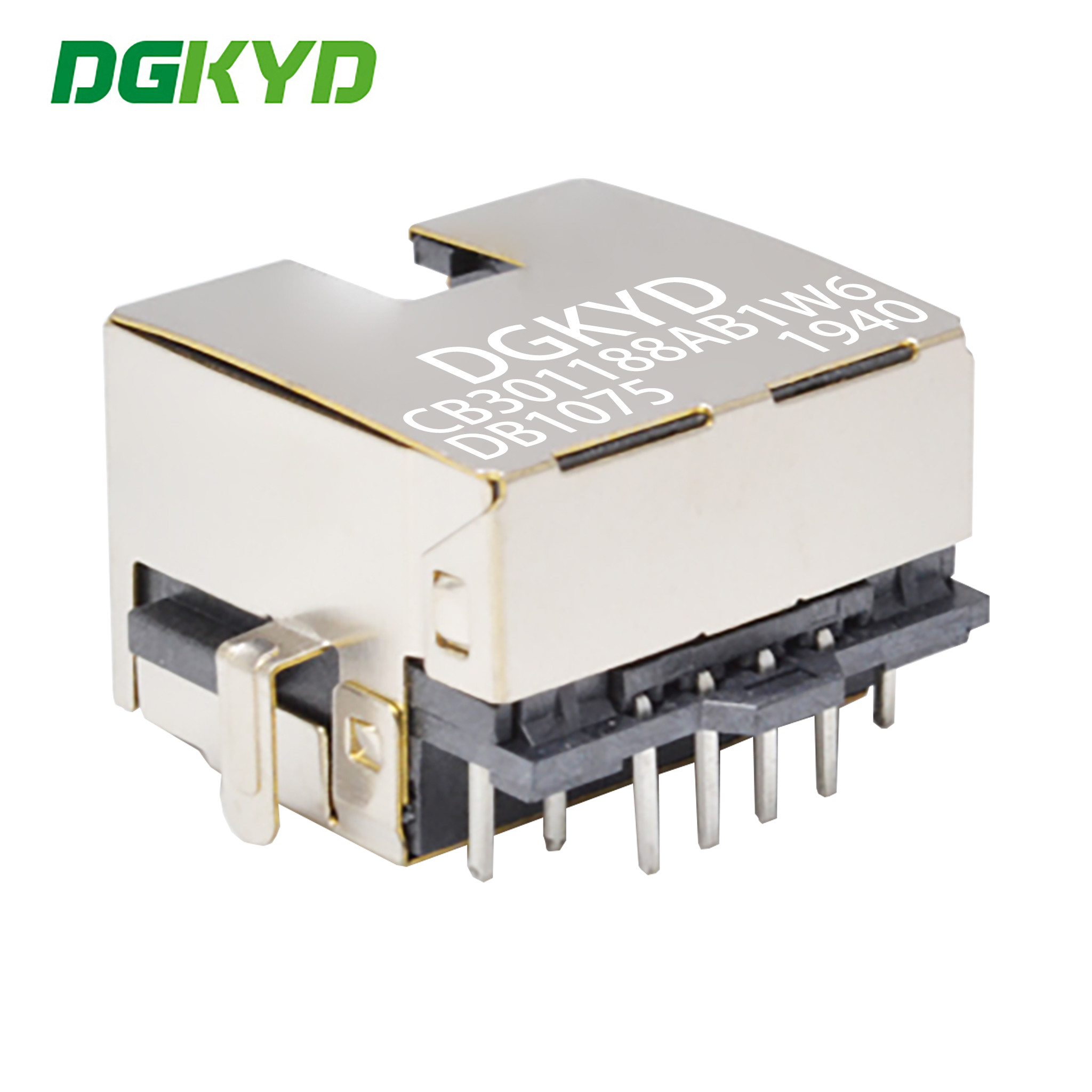

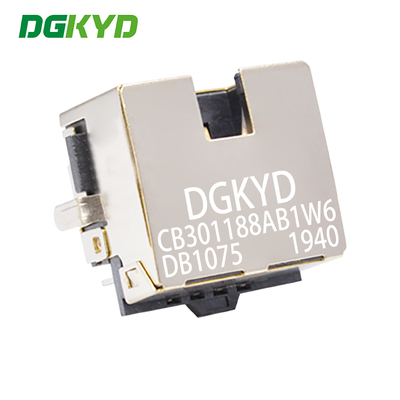

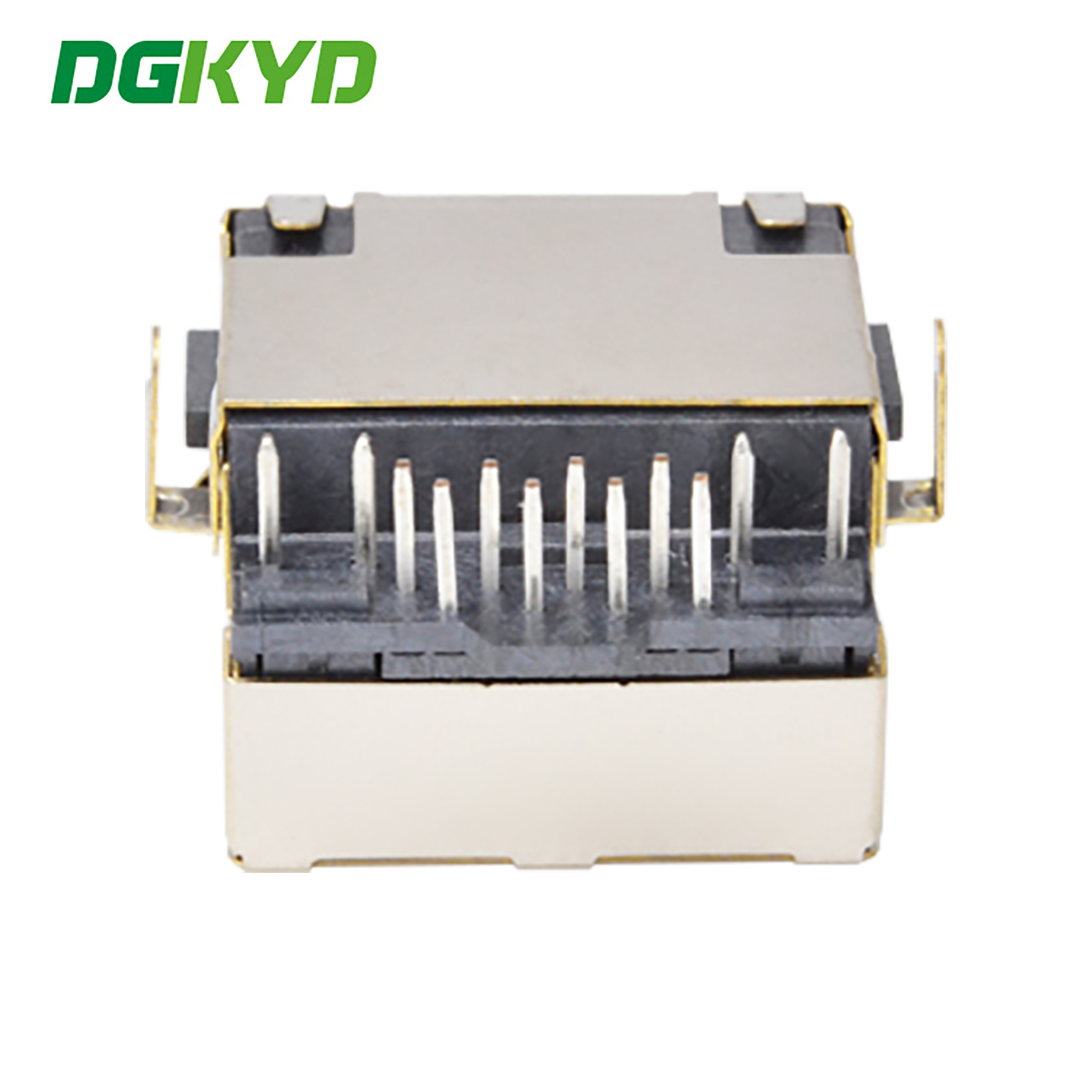

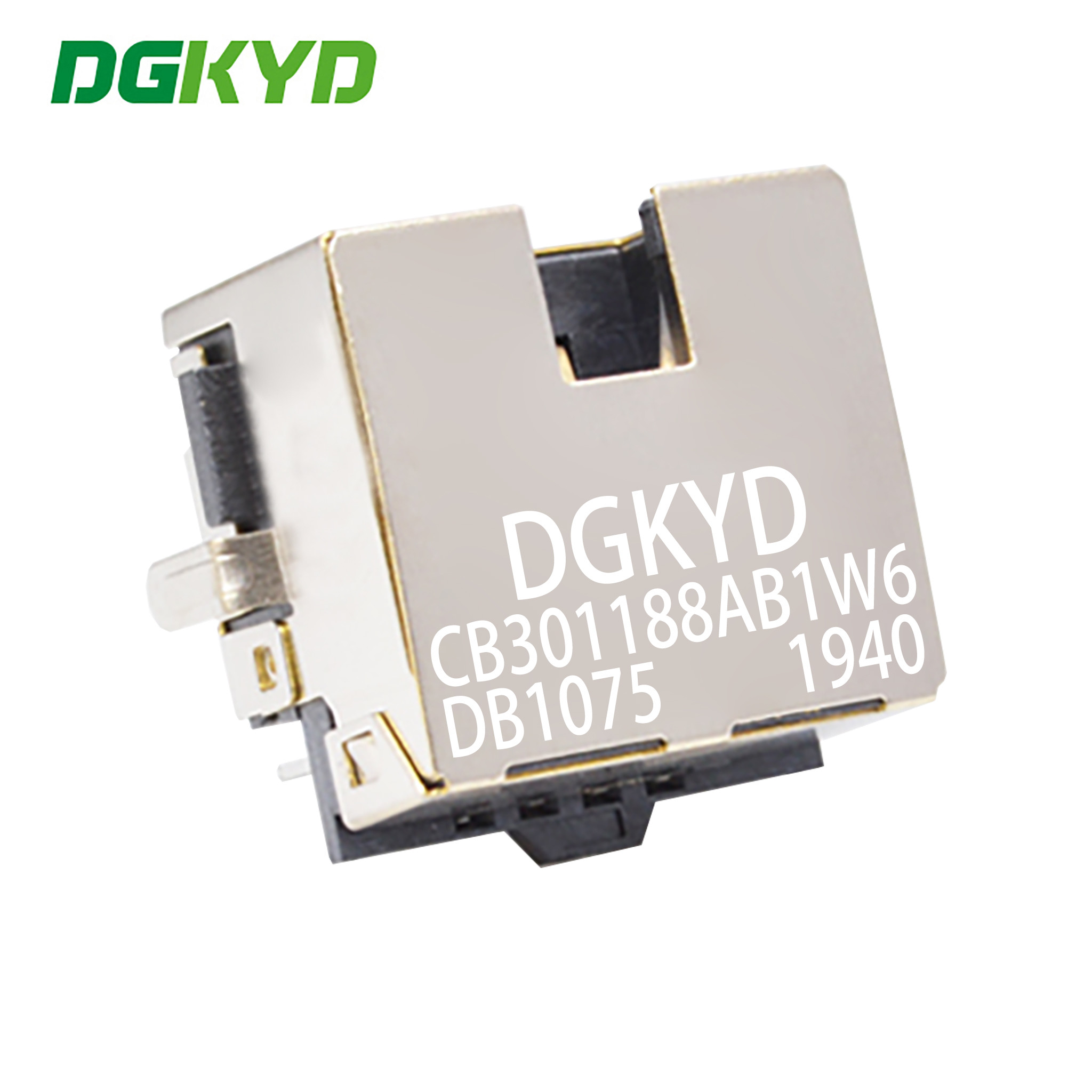

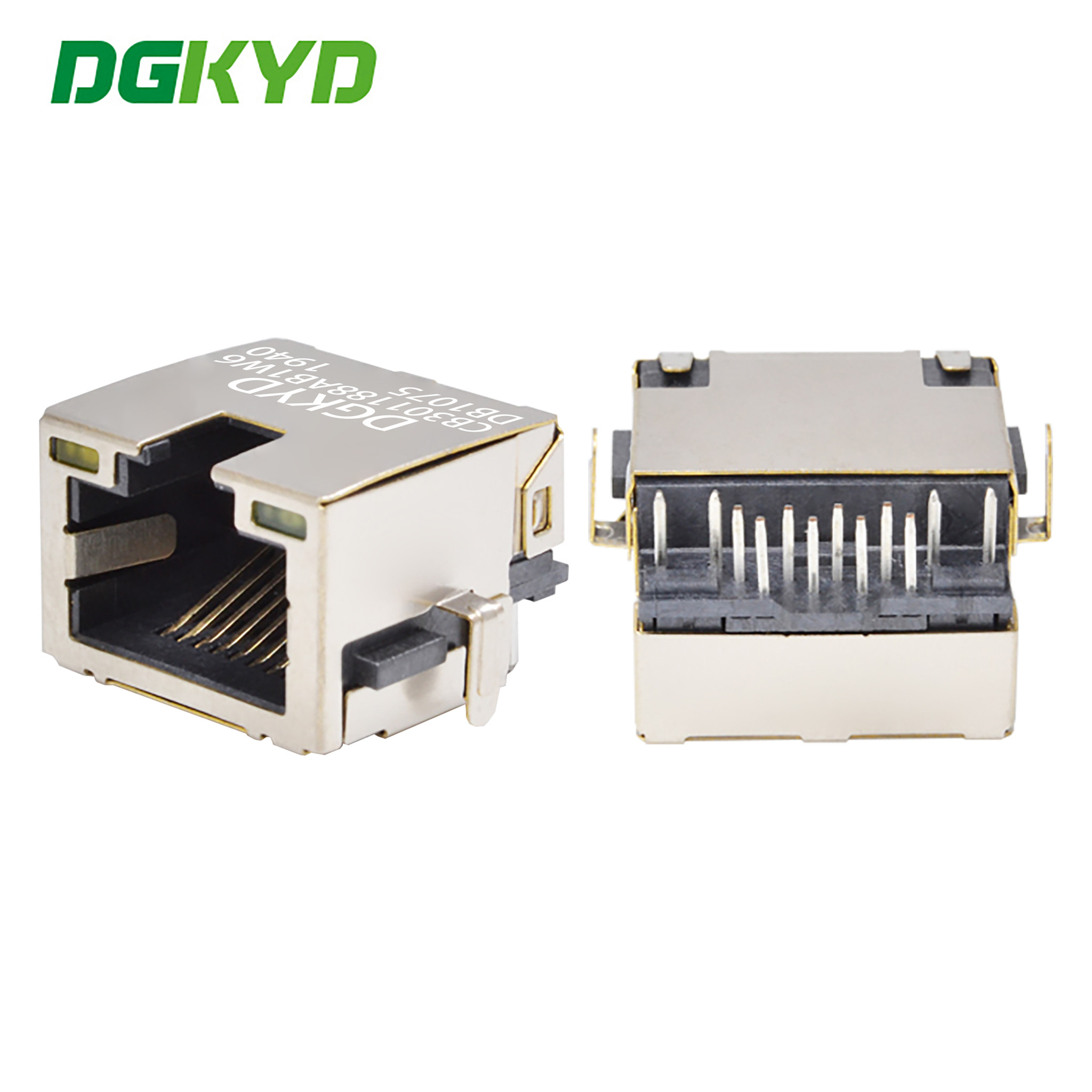

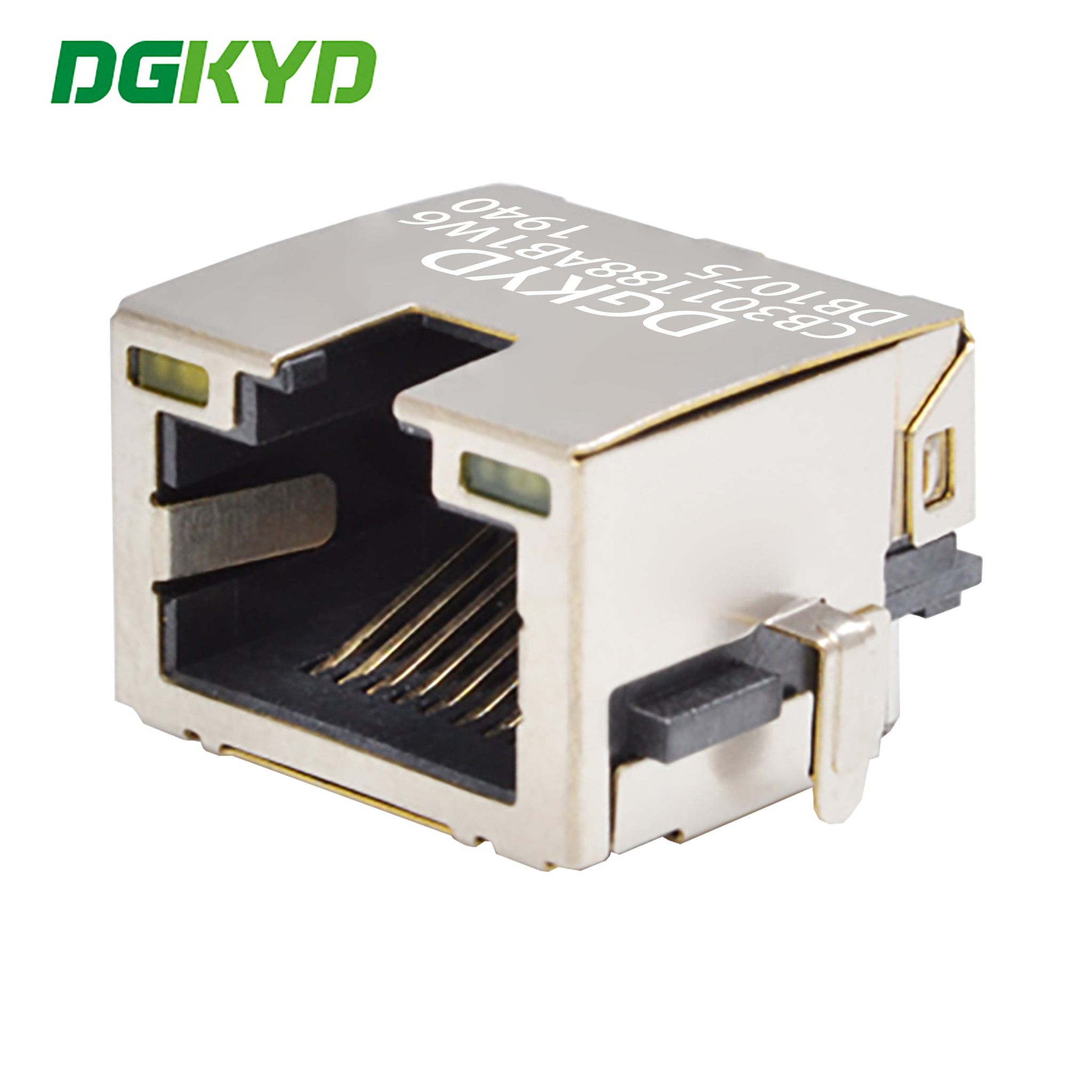

RJ45 Steckdose 3.0 DIP mit Licht und Karte ohne Transformator-Netzwerkoberfläche DGKYDCB301188AB1W6DB1075
Produktspezifikationsdokument
DGKYDCB301188AB1W6DB1075.pdf
| Teilnummer |
Dies ist der Fall, wenn der Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss ist. |
Marke |
DGKYD/OEM/ODM |
| Herkunftsort |
Guangdong in China |
Zertifizierung |
Einheitliche Prüfverfahren für die Bereitstellung von Prüfverfahren |
| Art der Ware |
Verbindungsmodul |
Anschluss-Stil |
- Was ist los? |
| Typ der Abdeckung |
RJ45 |
Typ des Steckers |
Modularer Stecker |
| Klappe-Stil |
Standards |
Schnalle |
TAB-UP |
| Filter |
Ohne Filter |
LED-Option |
mit LED |
| LED-Farbe |
Gelb/Grün |
Anschluss an das Panel |
Mit Panel-Stopp |
| Schild |
- Ja, das ist es. |
Gilt für |
Druckplatten |
| Leistungsgeschwindigkeit |
10/100/1000/BASE-T/TX |
geeignet für Schweißarbeiten |
Zurücklaufschließung (Alternative). |
| Portkonfiguration |
Einzelne Häfen |
Anzahl der Positionen |
8 |
| Jack-Konfiguration |
1X1 |
Terminals pro Hafen |
8 |
| Schildmaterial |
Kupferlegierung, vorplattiert mit Nickel |
PCB-Anbaugestaltung |
Seitliche Einfahrt (Rechtswinkel) |
| Kontakt-Koppelungsflächenplattierung |
Gold 6 u/15 u/30 u/50 u |
Kontaktbasismaterial |
Phosphor Bronze |
| Kontaktplattierung für Schweißschwanz |
Zinn-Blei über Nickel |
PCB-Einstellungsart |
Durchs Loch |
| Beenden des PC-Boards |
Durch Loch-Druck-Fit |
Schließvorrichtung |
Mit/ohne Brettverschluss |
| Wohnmaterial |
LCP Polyester |
Farbe des Gehäuses |
Schwarz |
| Temperatur des Gehäusematerials |
Standards |
UL-Flammbarkeitsbewertung |
UL 94V-0 |
Schnittstellentyp: Anwendung mit Kristallkopf: 10 / 100 / 1000BASE-T Ethernet
Typ: RJ45 in Magneten eingebaut
Arbeitsfrequenz: Hochfrequenzmerkmal: Filterung, Störungshemmung
Betriebstemperatur:40 °C bis 85 °C
Lagertemperatur: - 40 °C - 85 °C
Bleifreies Löten: Wellenlötenhöhe bis 265 °C
RJ45-Zubehör für integrierte Schaltungen, RJ45-Netzwerkanschlusshersteller Direktversorgung
1Geschäftsmodus: Hersteller
2Lieferzeit: pünktlich, ca.ZweiIch bin seit Wochen hier.
3. Spezifikationen für die Auswahl: LED-Anzeigerlicht ((grün, gelb, rot, orange, blau, zweifarbige LED)
Schild mit oder ohne EMI-Finger
Spulenverhältnis des Magnetkerns
Diversifizierung des Magnetkreises optional
Kontaktgoldplattierung (FU, 3U, 6U, 15u, 30U, 50U)
Kunststoffgehäuse (PBT,PA46,PA9T, LCP)
4Die elektrischen Eigenschaften der Produkte entsprechen den Industriestandards, das Erscheinungsbild und die mechanischen Eigenschaften entsprechen den Erscheinungsmaßen, den Standards der mechanischen Fertigungsindustrie,und die Normen für den UmweltschutzIhre Zufriedenheit ist der Zweck unseres Dienstes!
Leistungsparameter:
1. auf Ethernet angewendet, Spulenverhältnis: 1CT: 1CT
2Das ist IEEE 802.3 & ANSIX 3.263 Standard
3- Induktivität des offenen Stromkreises (OCL): 350 uH(Min.) @ 100 kHz, 0.1VRMSmit 8Ma DCBDie
4. Wellenlösung bei maximal 265 °C, die den Anforderungen der EU-RoHS-Norm entspricht
5Widerstandsspannung: 2250VDC1mA Maximal 60 Jahre
6.Impedanz: 100 Ohm
7. RJ45-Schnittstelle erfüllt FCC 68.5 Norm
8Gleichstromwiderstand: 1,5 Ω
