Produkt-Beschreibung

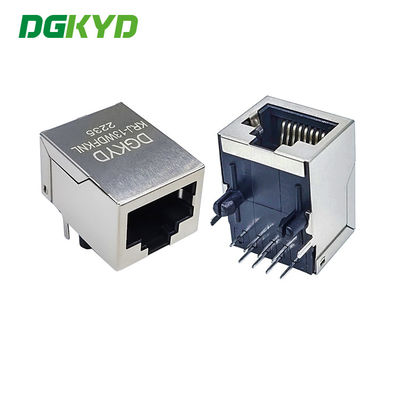

Modul HY911105H 8P8C RJ45, RJ45 modularer Jack mit geführt und EMI Fingers J0011D21BNL

Beschreibungen:

• 10/100Base-Tx RJ45 einzelner Hafen 1X1 Seiteneintritt (rechtwinklig) mit LED
• Einzelner Port-1X1 Vorsprung-Unten RJ45 mit internem Magnetics

• Interner Magnetics sind 100% elektrisch geprüft auf HI-POT und Funktionalität
• Passend für schnelles Kabel des Ethernet-CAT5&6 oder besseres UTP
• 350uHminimum OCL mit der Neigung 8mA gegenwärtig
• Hochleistung für maximale EMS-Unterdrückung
• Minimale Isolierung 1500Vrms pro Anforderung IEEE 802,3
• Wellen-Lötmitteltemperatur der Spitze ROHS-6, die 260℃ veranschlagt
• Funktionierende temperarure Strecke: 0℃ zu +70℃
• Lagertemperaturbereich: - 40℃ zu +85℃
• Zahl von Positionen: 8
• Zahl von den Kontakten geladen: 8
• Schild: JA
• Rohs konform (GP)
• Länge: 21.3mm (0.85inch)
• EMS-Finger: JA
• LINKE LED: Grün, RECHT LED: Gelb
• Verwendung: J0011D21BNL/HY911105H/KRJ-003NL

Elektrische Spezifikationen an 25℃

. Einfügungsdämpfung: 1-100MHZ -1.0dBmax

. Rturn-Verlust: 1-30MHZ -16.0dBmin

30-60MHZ -14.0dBmin

60-80MHZ -10.0dBmin

. Quergespräch: 1-30MHZ -40.0dBmin

30-60MHZ -35.0dBmin

60-80MHZ -30.0dBmin

.CMR: 1-100MHZ -35dBmin

. Hallo-Topf: 1500v WECHSELSTROM 6S 1mA

. Drehungs-Verhältnis: 1CT: 1CT±3%

.OCL: 350uH @100KHZ 100Mv 8mA DC

Materialanweisungen:

• Kunststoffkern: Glasfaserfüller PBT Schwarzes (UL94V-0)
• Kontakt: Gold-pin0.35mm starke phos bronzieren überzogenes Nickel dann mit 6u'gold
• PWB-Anschluss: Phosphor-Bronze, Endstück-Zinn über Nickl
• Wohnung: Phenoplastisch, PBT-Schwarzes (UL94V-0)
• Metalloberteil: Kupferlegierung, Zinn und Nickel überzogen
