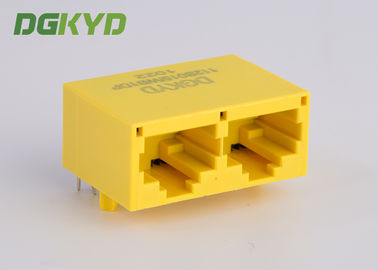

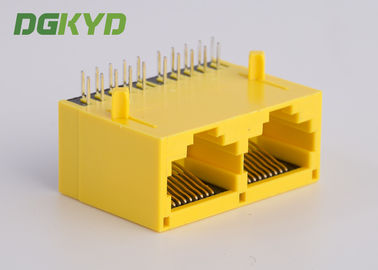

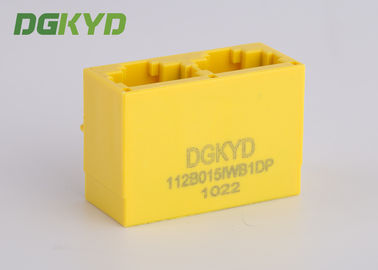

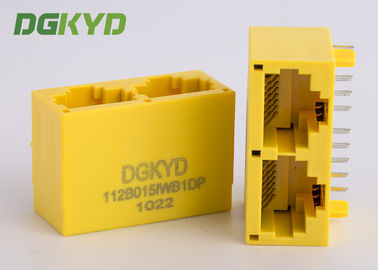

BASIS 100 integrierte Verbindungsstück-Vorsprung des Magnetics-RJ45 unten für Telekommunikationsverbindung

Min Bestellmenge : 1-teilig Preis : Please contact us to get the latest price.
Verpackung Informationen : Behälter im Karton Lieferzeit : 10 TAGE
Zahlungsbedingungen : T/T, D/P, D/A, L/C, Western Union, MoneyGram Versorgungsmaterial-Fähigkeit : 100k PC/Tag
Herkunftsort : Dongguan von China Markenname : DGKYD
Zertifizierung : RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Modellnummer : DGKYD112B015IWB1DP

Detailinformationen

Klinken-Orientierung: Unten Eintritts-Standort: Seite
Kontakt-Grundmaterial: Phospher-Bronze Leistungs-Kategorie: Cat 5

Produkt-Beschreibung

Integrierte magnetische Verbindungsstück-Vorsprungs-unten Telekommunikations-Verbindungsstücke PWB-RJ45

BASIS 100 integrierte Verbindungsstück-Vorsprung des Magnetics-RJ45 unten für Telekommunikationsverbindung

Materialanweisungen:

  • Kunststoffkern: Glasfaserfüller PBT Schwarzes (UL94V-0)
  • Kontakt: Gold-pin0.35mm starke phos Bronze überzogenes Nickel dann mit Gold 6u'
  • PWB-Anschluss: Phosphor-Bronze, Endstück-Zinn über Nickl
  • Unterkunft: Phenoplastisch, PBT-Schwarzes (UL94V-0)
  • Metalloberteil: Kupferlegierung, Zinn und Nickel überzogen

ELEKTRISCHE SPEZIFIKATIONEN @25℃



2,1 OCL: =P P (1-2) (3-6) =350 uH Min. @ 100 kHz, 100mV, mit 8 MA DC-Neigung.

2,2 L.L: =P P (1-2) (3-6) = Maximum 0.5uH @ 100 kHz, 100mV

2,3 Cw/w: Maximum 35PF @ 100 kHz, 100mV

2,4 Drehungs-Verhältnis: P (1-2): J (1-2) =1CT: 1CT±3%

                           P (3-6): J (3-6) =1CT: 1CT±3%

2,5 DCR: MAXIMUM 1.2Ω.

                 J (1-3): =J J (2-6) (4-7) =J (8-6) =150Ω

2,6 Polarität:  P1&J1; In-Phase P3&J3.

2,7 Einfügungsdämpfung: - 1.1dB maximales @0.3~100MHz

2,8 Rückflussdämpfung: -16 DB-MINUTE @1-30 MHZ

                MINUTE @40MHz DB--14,4

                MINUTE @50MHz DB--13,1

                -12 DB-MINUTE @60-80MHz

2,9 Quergespräch: -35 DB MIN. @1~100 MHZ

2,10 DCMR: -25 DB MIN. @1~100 MHZ

2.11Isolation HI-POT:  P (1-2-3-4-5-6-7-8) ZU J (1-2-3-6-4-5-7-8) @1500VRMS/

    1mA maximales 2SEC.



Anwendungen:
Integrierte Hauptleitung des Verbindungsstücks RJ45 benutzt zu:
• 10/100M Nettokarte, PCMCIA-Netzkarte, USB-Nabe, Netzschalter, Router, Faseroptiktransceivers, optischer Transceiver, IP-Telefon, Internet-Receiver, Internet-Kamera, Nettobrücke, Computer, Telekommunikation, MODEM, HomePNA, DSL/ADSL und so weiter.

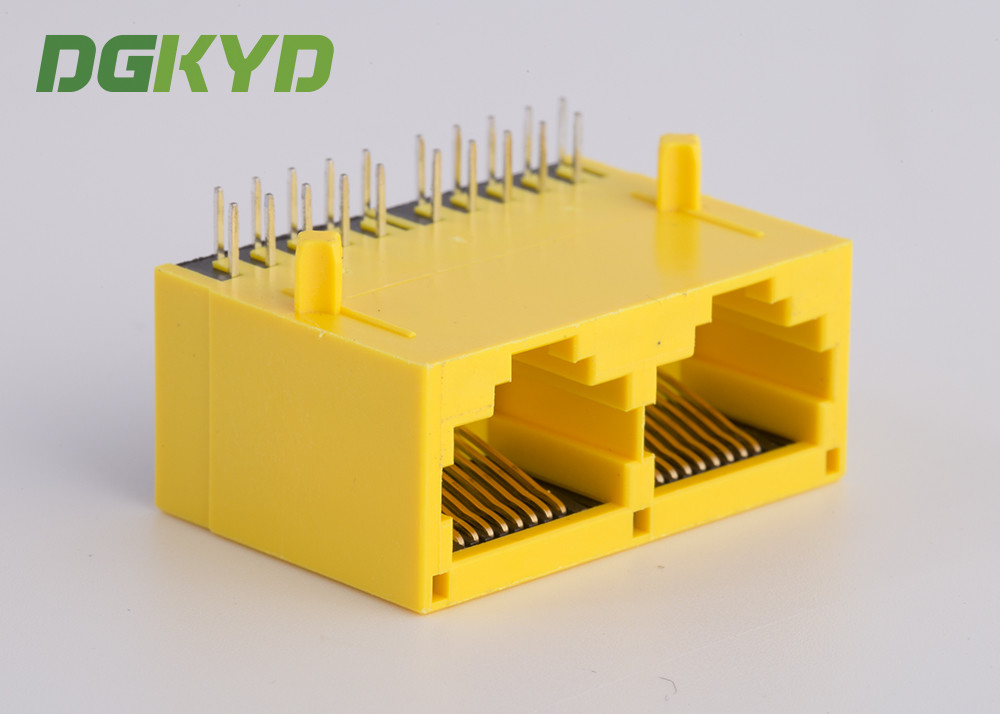

BASIS 100 integrierte Verbindungsstück-Vorsprung des Magnetics-RJ45 unten für Telekommunikationsverbindung



geführtes optionales
Beschreibung:

RJ45, zwecks gute Note zwischen Goldfinger und Kristallkopf zu halten, sollte das Gold auf der Oberfläche malen,

es gibt 6u, 15u, 30,50u, normalerweise Gebrauch 6u, entsprechend dem Antrag des Kunden und den Kosten fortzufahren,

Goldfingereinsatz und das Zugleben sollten 750mal oben sein



1,1 Verbindungsstück RJ-45 integriert mit X'FMR-/widerstand-Widerstand/Hoch

      Spannungs-Kondensator.

1,2 Größe selben die Verbindungsstück RJ-45, zum des PWB-Brettraumes zu sparen.

1,3 Entwurf für Getriebe 10/100base über KABEL UTP-5.

1,4 ist Betriebstemperaturbereich 0℃~70℃.
